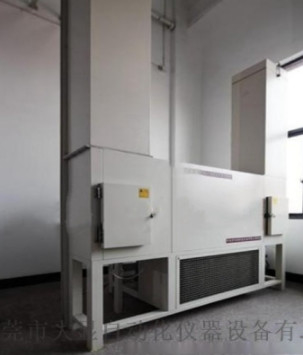

DX8416A 풍력 전력 케이블 고온 및 저온 토전 저항 테스트 기계

DX8416AWind 에너지 케이블 고온 및 저온 토션 저항 테스트 기계

1적용 범위:

그것은 1의 등급 전압을 가진 풍력 발전 시스템 또는 유사한 시스템에 대한 굽힘 저항을 가진 유연 케이블의 굽힘 저항의 굽힘 저항 테스트에 적합합니다.낮은 온도 환경에서 8/3kV 이하.

2표준을 준수합니다.

TICW1-2009 풍력 발전용 톱션 유연 케이블의 토션 테스트 방법

GB/T2423.1-2001 시험 A: 낮은 온도 시험 방법, GB/T2423.2-2001 시험 B: 높은 온도 시험 방법.

3기술 매개 변수:

스튜디오 크기: 400×300×2300mm

시험 채널: 300 × 300 × 12600 mm

차원: 1550×2500mm

좌측 높이: 1720mm

오른쪽 높이: 9620mm

좌측 및 우측 채널 차원: 640×54mm

전체 질량: 약 2500kg

케이블 테스트 범위: 35KV 이하의 풍력 전력 케이블 테스트

온도 범위: -60 ~ 8 °C

온도 변동: ≤ ± 0.5 °C

온도 균일성 ≤ ± 0.3 °C

가열시간: 조절할 수 있습니다.

냉각 시간: 평균 0.7 ~ 1.0 °C/min

관측창: 다층 홀리 고온 저항 (500 °C)

유리창: (200 × 300) 회전 제어 캐비닛, 래크: 700 × 1300 × 1400

문 열기: 단일 열기 힌딩 문

제어판: 전원 공급 장치, 제어 장치 디스플레이, 제어 버튼

전력 분배 제어 캐비닛: 분배판, 배기가스 팬

히터: 스테인레스 스틸 핀 히터

고정장치: 케이블 톱션 고정장치 세트;

전원 케이블 구멍과 배수 구멍: 상자의 뒷쪽에 위치합니다.

풍력 발전 케이블의 저온 토전 시험실의 주요 구성:

관측창: 다층 홀리 고온 저항 (500 °C)

유리창: (200 × 300) 회전 제어 캐비닛, 래크: 700 × 1300 × 1400

문 열기: 단일 열기 힌딩 문

제어판: 전원 공급 장치, 제어 장치 디스플레이, 제어 버튼

전력 분배 제어 캐비닛: 분배판, 배기가스 팬

히터: 스테인레스 스틸 핀 히터

고정장치: 케이블 톱션 고정장치 세트;

전원 케이블 구멍과 배수 구멍: 상자의 뒷쪽에 위치합니다.

풍력 전력 케이블에 대한 저온 톱션 테스트 챔버 사용 조건:

1설치 장소: 바닥은 평평하고 환기가 잘 되어 있으며, 주변에는 강한 진동, 강한 전자기장 영향, 불화성, 폭발성, 부식성 물질 및 먼지가 없습니다.그리고 장비 주변에 적절한 사용 및 유지보수 공간이 있습니다.;

2환경 조건:

온도: 5 ~ 35 °C

상대 습도: ≤ 85%RH

공기 압력: 86Kpa~106Kpa

3전원 공급 조건:

전원 공급 AC380V, 3단계 4선 + 보호지선

허용되는 전압 변동 범위: AC (380 ± 38) V

허용되는 주파수 변동 범위: (50 ± 0.5) HZ

PGND 와이어의 지상 저항은 4 Ω 미만
