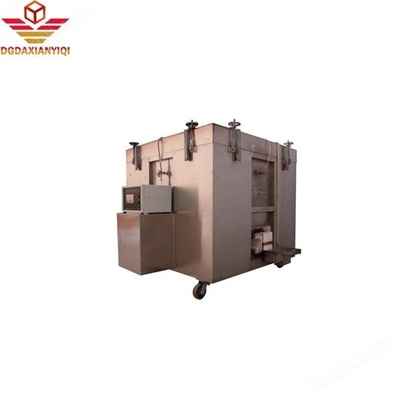

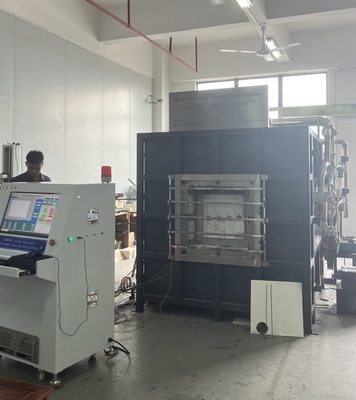

DX8810A 강철 구조 방화성 코팅 시험 오븐

1프로젝트 이름: 강철 구조 불투명 코팅 시험 오븐
2개요:철강 구조 방화 코팅 테스트 오븐은 건물 (구조) 에서 실내와 외부에서 사용되는 다양한 철강 구조 방화 코팅 샘플의 불 저항 테스트에 적합합니다., 800cm 이상의 길이의 샘플에 적합하지 않습니다. Windows 7 운영 인터페이스와 개발 소프트웨어 LabView를 사용하여 인터페이스 스타일은 신선하고 아름답고 간단합니다.측정 결과는 테스트 동안 실시간으로 표시되고 완벽한 곡선이 동적으로 그려집니다., 그리고 데이터는 영구적으로 저장, 검색 및 인쇄 할 수 있으며 보고서는 직접 인쇄 할 수 있습니다. 그것은 매우 지능적이고 가이드 메뉴 작동, 간단하고 직관적 인 특성을 가지고 있습니다.그리고 테스트 결과를 더 정확하게 만듭니다..
3표준: GB/T9978.1-2008 "건축 부품의 화재 저항 시험 방법 제1부: 일반 요구 사항"을 준수합니다.
장 및 장 6의 요구 사항, GB/T14907-2018 "철강 구조 방화성 코팅" 시험 표준, GBJ17-2003 "철강 구조 설계 코드" 표준 요구 사항, GA_T714-2007,GB/T9779-1988 다층 건축 코팅

기술 매개 변수:
1장비 구성: 불 저항 테스트 수평 오븐, 연소 제어 부분, 가스 부분 및 압력 감소 시스템, 압력 방출 및 압력 측정 시스템,연소 가스 배출 시스템, 샘플 테스트 프레임, 가스 흐름 시스템, 온도 측정 시스템 (오븐 온도 데이터 획득 시스템, 테스트 구성 요소 온도 획득 시스템),연소 배기 밸브 시스템 및 특수 테스트 소프트웨어16 비트 고 정밀 데이터 획득 모듈은 각 채널의 온도, 압력, 흐름 속도 및 기타 측면의 데이터를 수집하는 데 사용됩니다.그리고 실시간으로 재생되는 실제 연소 정보는 마이크로 컴퓨터 분석을 통해 생성됩니다., 처리 및 제어, 그리고 결과는 마이크로 컴퓨터 분석과 판단에 의해 직접 얻을 수 있습니다. 전체 기계는 높은 품질의 시스템을 보장하기 위해 고품질의 구성 요소를 채택합니다.고속 작동 및 고급.

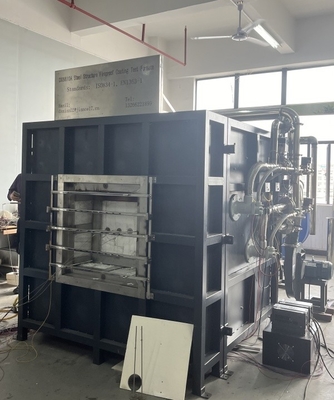

2오븐 구조: 4층 구조, 내부 층은 1300°C, 외부 층은 실내 온도입니다. 외부에서 내부로 그들은: 스테인레스 스틸 껍질의 첫 번째 층,강철 구조 프레임의 두 번째 층세 번째 층은 고온 벽돌로 만들어집니다. 네 번째 층은 1700 °C의 온도 저항성을 가진 고온 세라믹 면입니다.
3타기:
3.1 전력 60~80kw의 고압 연소 2개 세트가 채택되며, 연소에는 공기-연료 비율 조절이 있습니다.열의 온도 피드백과 함께 닫힌 루프 컨트롤을 형성하는, 그리고 최고의 연소 효과를 달성하기 위해 가스 밸브와 공기 밸브를 자동으로 조정 할 수 있습니다. 안전을 보장하기 위해, 연소기와 부품의 선택은 모두 잘 알려진 브랜드입니다.
3.2 타오르는 타오르 제어장치: 자동 발화 장애 및 불 끄기 경보 장치
3.3 오븐 벽의 양쪽에 각각 1개씩 2개의 고속 가스 무스켓이 설치되어 있습니다. 오븐에서 열을 가리기 위해 필요한 열을 공급합니다.
3.4 가스 파이프 라인 및 공기 파이프 라인: 나비 밸브, 공기-연료 비율 밸브, 2단계 압력 절감 밸브, 수동 나비 밸브, 발화 제어 장치로 구성됩니다.고압과 저압 스위치, 가스 과압 방출 밸브, 가스 가스 액체 분리기, 첫 번째 단계 압력 절감 밸브, 액체 단계 전환 밸브, 가스 압력 측정기, 저압 측정기, 볼 밸브, 가스 누출 경보,스테인리스 스틸 튜브, 가스 고압 튜브 등
4온도 측정 시스템:

4.1 오븐 내 열쌍:
오븐은 5의 요구 사항을 충족하는 2mm의 와이어 직경을 채택합니다.5.1.1 GB/T9978.1 및 GB/T 16839.1
4 K형 니켈-크롬-니켈-실리콘 열쌍, 열 저항성 스테인레스 스틸 수갑 덮개, 열 저항성 재료 중간에 채워, 스테인레스 스틸 파이프 자켓 딱딱
자이드 튜브 껍질의 길이는 껍질의 뜨거운 끝에 25mm 이상이며 온도 저항은 1250 °C 이상입니다.,설치 위치가 오븐 벽에서 300mm 이상 떨어져 있습니다.
4.2 반발 표면 온도 측정:시험의 뒷면에는 8개의 열쌍이 있는데, 그 중 4개의 열쌍은 구리 열쌍입니다 (열쌍 가이드를 이용하면 가이드의 지름은 0입니다.)5mm의 두께가 0입니다..2mm, 12mm 지름의 둥근 구리 판) 는 K형 니켈-크롬-니켈-실리콘 열쌍 요구 사항에 명시된 GB/T 16839.1 표준에 따라,각 구리판에는 30*30*2 (±0.5) mm 아스베스트 단열 패드, 단열 패드의 밀도는 900kg/m3±100kg/m3
열 계수는 0.117 ~ 0.143W/ ((m.k) 이다.
4.3 이동형 시험 온도: GB/T9978.1-2008의 요구 사항에 따라, 반발면의 각 지점의 표면 온도를 측정하기 위해 1개의 휴대용 적외선 측정기를 사용한다.;
4.4 오븐 온도 수집: K형 장갑 열쌍을 선택한다. 1250°C 이상의 높은 온도 저항성오븐 온도 데이터 획득 시스템은 실시간 곡선 및 역사 곡선 저장 기능을 가지고 있습니다, 열쌍 회로 개방 및 단전 경보 기능.
5압력 측정 시스템:
5.1 오븐 압력 측정: 측정 범위 0-100Pa; 프랑스에서 수입된 미세압 측정기는 ± 0.5Pa의 T 모양의 측정 탐지입니다.그것은 과압 보호 기능을 가지고 있습니다, 오븐의 압력이 100Pa보다 높으면 과압 보호가 실행되고 가스 공급이 중단되고 시험이 종료됩니다. GB/T9978.1-2008 표준을 준수합니다.
5.2 오븐의 압력은 1분마다 기록되며, 기록 장비의 정확도는 1초입니다. 데이터 수집은 3회/초입니다. 오븐 압력 조절 및 데이터 수집오븐 압력은 "표준의 준수 2장"의 각 표준의 요구 사항에 따라 연기 배기가스 시스템으로 실시간 제어 할 수 있습니다.;
5.3 T형 측정 프로브: SUS310S 고온 내성 스테인레스 스틸 튜브를 사용하여, 오븐을 통해 오븐 벽을 통해 오븐 바깥으로,오븐 내와 오븐 외부의 압력이 동일한 수평 높이를 유지하도록;
5.4 압력 송신기: 프랑스의 카이마오 고정밀 압력 센서. 시험은 5분 이내에 15Pa ± 5Pa, 10분 후에 17Pa ± 3Pa였다.

6압력 방출 시스템:
6.1 연기의 배기가스 구멍은 연기의 벽 뒤쪽 벽에 설치된다.연소 배기가스 파이프에 연결되어 오븐 몸체에 연소 가스를 배출하고 오븐 내 압력을 조절합니다.오븐의 공기 공급과 배기가스 공기는 0.3kw의 강력한 팬과 주파수 변환기로 제어됩니다.그리고 공기 부피는 연소 요구 사항을 충족시키기 위해 컴퓨터 프로그램으로 자동으로 제어됩니다., 압력 및 연소 배기가스
6.2 압력 방출 파이프: 오븐 내의 부분은 고온 내성 직경 300mm, SUS310S 스테인리스 스틸 파이프로 만들어져 1300 °C의 고온에 견딜 수 있습니다.벽 두께 5mm의 용접 된 파이프는 오븐 밖에서 사용됩니다.;
6.3 압력 방출 전력: AC220, 0.3kw 고압 팬, 고온 저항력
6.4 오븐 압력 제어 및 데이터 수집, 오븐 압력은 위의 표준 요구 사항에 따라 실시간 제어 및 연소 배기 시스템이 제어 루프를 형성 할 수 있습니다.
7오븐 설계 지수:
8.1 장치의 순용량: 1.0m3
8.2 장치의 순수 크기: 길이 × 너비 × 높이 = 1.0 × 1.0 × 1.0m
8.3 장치의 외부 차원: 길이 × 너비 × 높이=1.6 × 1.6 × 1.6m
8.4 사용된 연료: 천연가스 (열량 8500Kcal/Nm3) 또는 산업가스
8.5 작동 온도: 연기의 장기 작동 온도는 1300°C 이하입니다. 설정된 공식에 따라 가열합니다.
8가스 경보: 가스실과 시험 현장에서 사용된다.
9불타기 무스켓 수: 2 세트
10표본 시험 프레임: 이동성 열 저항 강철 판, 총 2 세트
11. 열 절연 효율 시험: GB/T14907-2018 표준, 부록 A에 따라,두 열쌍은 처음에 샘플의 반발 표면의 중심에 배치되고 중앙선에서 125mm 떨어져 있습니다, 오븐 내의 열쌍은 열 절연 효율을 테스트하고 계산하는 데 사용됩니다.
5장치의 내부 단열 부분
1장치의 전체 벽 두께는 215mm이며, 오븐의 내부와 외부는 각각 사용됩니다: 내부는 두께 1700 °C 고온 세라믹 울로 만들어집니다.
50mm 중부는 75mm의 고온 멀리트 벽돌로 만들어졌으며 1480 °C 밀도 1.0g/cm3의 온도 저항을 가지고 있으며 외부 부분은 304 스테인리스 스틸로 덮여 있습니다.
아름답고 관대하고, 부식 저항성

6- 연소 배기가스 시스템:
1시험 장치는 낮은 연소 배기가스 방법을 채택합니다.
2오븐의 바닥에는 구덩이 모양의 연기 배기가스 포트가 있고, 그 다음 그것은 유도 된 드래프트 팬을 통해 방출됩니다.
2. 연기의 배기가스 팬과 연기의 배기가스 도로는 304 스테인레스 스틸로 만들어집니다.
