DX8395 케이블 로드 난방 사이클 검사기 표준 IEC60627

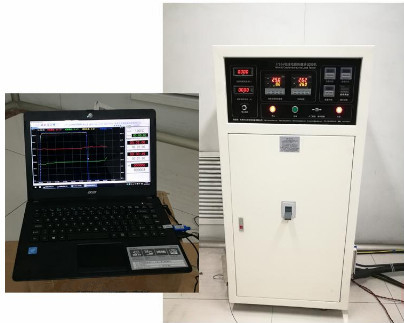

DX8395 케이블 로드 난방 사이클 검사기

1적용 범위:

The cable thermal cycle heating test system conforms to the technical specification of the Wire and Cable Quality Supervision and Inspection Center "TICW 15-2012 Test Method for Airborne Current Carrying Capacity of Single Cable"동시에 GB/T12706-2008, GB/T 11017, GB/Z18890, IEC60502, IEC60840의 요구 사항을 충족시킬 수 있습니다.IEC60627 전력 케이블의 순환 난방 시험 및 물 투과성 시험 전 전 전력 케이블의 순환 난방 처리.

2테스트 모드:

1와이어와 케이블은 특정 전류의 작용으로 전도자의 온도 변화를 기록합니다. It, Tt, I/T (t) 곡선이 기록되었습니다.

2와이어와 케이블은 자동으로 선도자의 온도에서 선도자를 통해 전류를 조정합니다. It, Tt, I/T (t) 곡선이 기록되었습니다.

3특징:

케이블의 일정한 온도 가열 또는 일정한 전류 가열과 동시에,그것은 일정한 온도에서 케이블의 전류의 적시에 변화를 기록 할 수 있으며 현재, 온도 및 시간 곡선, 저장 및 기록 인쇄 할 수 있습니다

4시험 과정 및 제어 방법:

1시험 과정:

초기 단계에서 테스트 된 샘플은 실험실 바닥에 뿌려지고 선이 안정적인 온도에 도달 할 때까지 선으로 가열됩니다.정상 작동 상태에서 와이어의 최대 온도보다 5k ~ 10k 높습니다.삼핵 케이블의 경우, 난방 전류는 모든 전도기를 통과해야합니다. 난방 주기는 적어도 8 시간입니다.선수의 온도는 각 난방 주기당 최소 2시간 동안 지정된 온도 범위 내에서 유지되어야 합니다.그 후, 그것은 적어도 3 시간 동안 공기 중에 자연적으로 냉각되어야합니다. 전도기 온도가 주변 온도에서 10K 내에있을 때까지,이 사이클은 20 번입니다.

2제어 방법: 회사에서 독립적으로 개발 된 컨트롤러는 출력 전류를 제어하기 위해 변압기의 입력 전압을 제어합니다.그리고 동시에 4 ~ 20mA 출력 모드를 사용 온도 컨트롤러의 현재 출력을 제어, 케이블의 시험 온도를 달성하기 위해.

3온도 샘플링 방법에는 두 가지 유형이 있습니다.

(1) 시험 샘플에서 온도 샘플링을 직접 취합니다.

(2) 샘플이 다른 테스트를 위해 보관되어야 하고 온도 샘플링을 위해 구멍을 뚫을 수 없다면, 같은 사양의 다른 케이블을 비교 부하에 사용한다.그리고 비교 부하 샘플의 온도는 시험 샘플의 전류를 제어하기 위한 부하 전류 제어기의 피드백 값으로 취합니다.

5시험 샘플 사양:

완성된 케이블에서 길이 10 ~ 15 미터의 두 케이블 샘플을 가로채기

6주요 변수:

1전류 범위: 50~3000A

2시험 온도: 0~110°C, 온도 측정 정확도: ±1°C

3. 난방 시간: 0~9999.99H/M/S 설정할 수 있습니다

4냉각 시간: 0~9999.99H/M/S 설정할 수 있습니다

5. 사이클 시간: 1-9999 시간 설정할 수 있습니다;

7주요 구성:

1중앙 온도 트랜스포머, 30kVA의 두 세트:

(1) 명용 전력: 30kVA

(2) 등급 입력: 380V, 79A, 등급 출력: 10V, 3000A

(3) 트랜스포머 형태: 중앙을 통해, 실내 사용

2암페미터: 3000.0A/5.0A 2

3높은 전류 트랜스포머: 3000A, 0.5 등급; 두

4. PID 스마트 온도 제어 테이블: 두 (하나 샘플 온도를 모니터링하고 다른 주변 온도를 모니터링)

5지름 1.5mm, 길이 150mm, 두 K형 장갑 열 쌍 (일개 총 길이가 2m와 10m)

6열 프로그램 섹션을 설정하고 관련 데이터와 곡선을 기록 할 수있는 테스트 소프트웨어의 집합

7컴퓨터

8컨트롤 캐비닛: 1 세트

9시험 장비: 4 그룹
