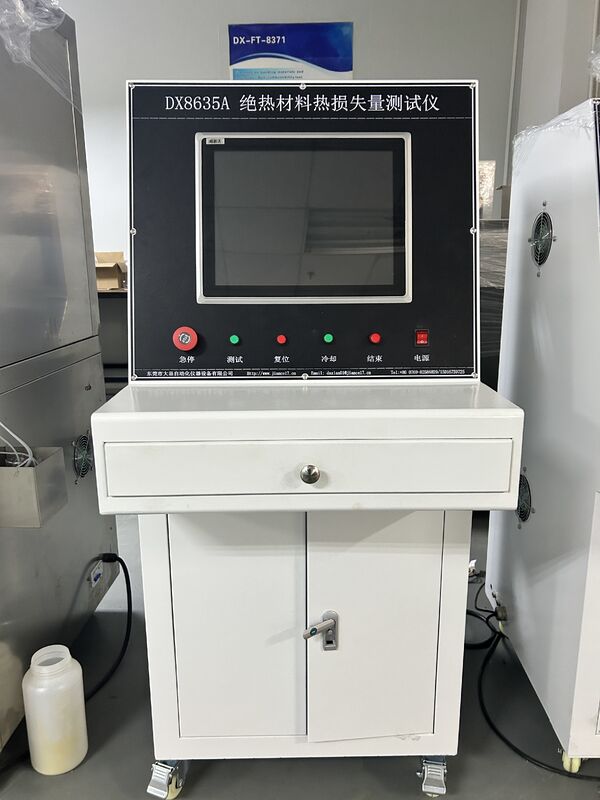

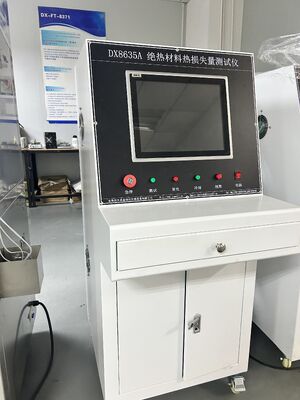

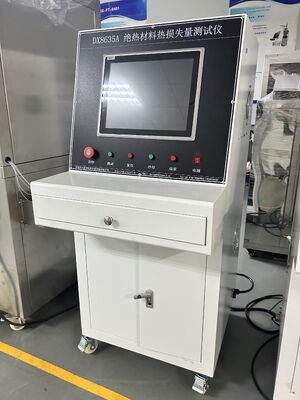

정상 상태 내열성 시험기의 단열 결정

정상 상태 열 저항 시험기의 단열 결정

1, 개요:
생산 기술 및 에너지 절약 및 배출 감소의 요구 사항을 충족하고, 작업 조건을 개선하며, 경제적 이점을 향상시키고, 단열 엔지니어링 설계의 품질을 보장하기 위해 GB 50264-2013을 사용하여 사양에 따라 펌프 장비를 설계합니다.
이 장비는 산업 장비 및 파이프라인에서 -196 ℃에서 850 ℃까지의 외부 표면 온도를 가진 단열재의 열 손실을 측정하는 데 적합합니다.
원자력, 항공, 우주 시스템, 건물, 냉장 시설 및 매설 파이프라인에 대한 특별한 요구 사항이 있는 장비 및 파이프라인에는 적용되지 않습니다.

2, 기기 참조 표준:
GBT 10294-2008 단열재의 정상 상태 열 저항 및 관련 특성 결정 - 보호 핫 플레이트 방법;
GB 50264-2013 산업 장비 및 파이프라인의 단열 엔지니어링 설계 코드.

3, 장비의 전체 구조:
이 장비는 주로 온도 제어 시스템, 실린더 가압 시스템, 두께 측정 시스템, 냉각 시스템 및 기타 구성 요소로 구성됩니다.

3.1 온도 제어 시스템
주로 발열선, 철판 등으로 구성되며, 온도 계측기로 가열됩니다. 온도 영역의 가열 용량은 최대 600도 섭씨의 가열 온도를 달성할 수 있습니다.
온도, 500도 섭씨에서 장기간 사용
총 12개의 온도 수집 채널이 장착되어 있으며, 그 중 가열 온도 채널은 온도 영역 폐쇄 루프 제어이며, 5개의 온도 모니터링 지점이 설정되어 있습니다. 나머지 열 보호 플레이트에는 2개의 온도 모니터링 지점과 냉면에 배치된 5개의 온도 측정 지점이 장착되어 있습니다.
3.2 가압 시스템
주로 실린더에 의해 추가되며, 필요한 압력 값은 공기압을 미세 조정하여 달성되며, 현재 상태는 제어 시스템에서 실시간으로 표시됩니다.
3.3 냉각 시스템
주로 냉각기, 열전대 등으로 구성됩니다. 냉각기는 장비의 가열 부분을 냉각시키고, 열전대는 바닥 온도를 감지합니다. 테스트가 완료된 후 바닥 온도가 50 ℃보다 크면 시스템은 "냉각기 켜기"를 요청하여 핫 플레이트를 빠르게 냉각시킵니다.​
