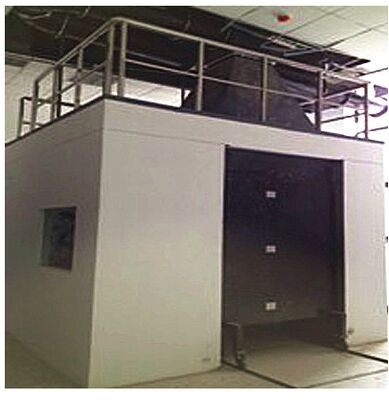

건축 자재 또는 제품에 대한 단일 연소 테스터

시험 원리

시료를 30kW 확산 화염에 놓습니다. 연소 가스는 배기 후드에 의해 수집되어 분석됩니다. 가스 분석을 통해 산소 고갈을 기반으로 시료의 열 방출률을 계산할 수 있습니다.

연기 발생은 배기 파이프의 연기에 의해 발생하는 광선 감쇠를 측정하여 평가됩니다. 시료의 연소 거동을 관찰하여 화염의 확산과 연소 입자 및 액적의 출현을 이해합니다.

1, 적용 범위:

단일 유닛 연소 시험(SBI)에서 건축 자재 또는 제품(EC Resolution 2000/147/EC에 명시된 포장재 및 제품 제외)의 화재 반응 성능을 결정하는 데 사용되는 방법.

2, 표준 준수:

GB/T 20284-2006 표준 "건축 자재 또는 제품에 대한 단일 본체 연소 시험" 및 EN13823 "단일 본체 연소 시험 방법(SBI)" 시험 표준의 요구 사항을 준수합니다.

3, 성능 매개변수:

장비에는 연소 시험실, 제어실, 소형 카트, 연기 배기 파이프, 데이터 수집 및 분석 장치, 가스 공급 제어 장치가 포함됩니다.

• 연소 시험실: L3000×W3000×H2400 (MM), 수집 후드와 연기 배기 파이프가 실 상단에 있는 샘플링 파이프라인에 연결되어 있으며, 소형 카트 아래에 자연 공기 출입 공간이 있습니다. 실험 중 시료의 연소 및 연소 생성물에 의해 방출되는 열은 배기 파이프에서 배출되어야 하며 벽돌 벽으로 구축됩니다.
• 점화원은 소형 카트의 수직 모서리(한 변의 길이가 250mm이고 높이가 80mm)에 배치된 31KW 프로판 직각 샌드박스 버너입니다.
• 센서 및 샘플링 파이프를 배치하기 위해 연기 배기 덕트에 포괄적인 샘플링 영역이 설정됩니다.
• 연기 배기 속도: 0.50 m³/s ~ 0.65m³/s.
• 실내 환경 온도 측정: 직경 1mm의 K형 장갑 열전대, 환경 압력 테스트: ± 200Pa.
• 배기 덕트의 온도 측정: 직경 0.5의 수입 K형 장갑 열전대.
• 온도 측정 정확도: 0.5 ℃.
• 연기 배기 덕트용 고정밀 압력 센서, 정확도 ± 2Pa
• 시간 기록 시스템 정확도: 0.1s.
• 시험 시간: 1-30분 설정 가능.
• 시험 과정에서 연기 밀도를 측정할 수 있는 연기 밀도 측정 시스템.
• 가스 분석기 및 주요 구성 요소는 모두 원본 수입품입니다.
• TCP/IP 및 RS-232 다중 통신 인터페이스 옵션이 있는 임베디드 컴퓨터 및 8.4인치 LCD 디스플레이 장착
• 산소 측정: 측정 범위: 0-25%
• 신호 출력: 4-20mA;
• 응답 시간 T90: ≤ 2S;
• 환경 온도: 0-45℃;
• 상대 습도:<90% (결로 없음);
• 선형성:<±0.1% O2;
• 제로 드리프트: 0.05% O2 (1주일);
• 반복성:<± 0.02% O2;
• 이산화탄소(CO2) 측정:
• 측정 범위: 0-10%
• 재현성:＜±1% 제어 캐비닛의 내부 구조
• 제로 드리프트:≤2%/주
• 범위 드리프트:≤2%/주
• 선형 편차:＜±1%
• 응답 시간: T90≤2 s
• 데이터 수집 시스템은 산소 농도, 일산화탄소 농도, 온도, 연기 밀도, 열 방출률, 질량 손실률 등과 같은 실험 데이터를 수집하고 기록하여 저장할 수 있습니다.

시험 보고서

보고서에는 시험 시료 및 시험 결과에 대한 정보가 포함되어 있습니다. 시험 결과 목록은 다음과 같습니다.

●Figra, 노출 기간 동안 방출된 열을 기준으로 계산된 화재 성장률 [초당 와트].

●THR, 평가 기간 동안 방출된 총 열량 [메가줄].

●TSP, 평가 기간 동안의 총 연기 발생량 [m2].

●SMOGRA, 연기 발생량에 따른 연기 성장률 [m2/s2].

●LFS, 긴 날개의 끝까지 측면 화염 확산이 관찰되었는지 여부

● 타는 액적이 관찰되었는지 여부

시험 보고서에는 시험 과정에서 주제 측정을 보여주는 그림과 시험 전후의 시험 시료 사진도 포함되어 있습니다.
