활 저항 테스트 기계

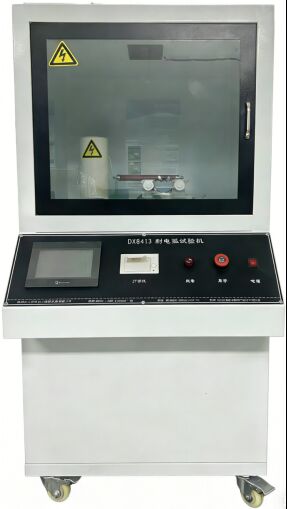

DX8413 활 저항 테스트 기계

주로 적용되는 경우:

GB/T1411-2002 건조 고체 단열 재료의 고전압 및 낮은 전류 활 방출에 대한 저항성 시험

표준의 준수: 이 테스트는 GB1411, IPC650, IEC 61621, ASTMD495에 따라 설계 및 제조되며 JEC 149 및 UL 746A와 같은 테스트 방법에 따라 작동합니다.

테스트 원리에 대한 간략한 소개:

정해진 시험 조건에서 (특정 전극과 전압/전류 증강 프로그램)고전압이 물질 표면에 적용되어 간헐적 또는 연속적인 활 방출을 유발합니다.. The high temperature and chemical corrosion generated by the arc gradually cause the material surface to carbonize and form conductive paths (tracking) until eventual failure (breakdown or sustained burning)장비는 시험 시작부터 재료가 실패할 때까지의 시간을 기록합니다.이 시간은 재료의 ** 활 저항 시간 **로 언급되며 성능을 평가하기위한 핵심 지표로 사용됩니다..

적용 범위:

모터, 가전, 가전 등 산업에서 사용되는 플라스틱, 樹脂 접착제 및 단열 페인트와 같은 전기 단열 재료의 활 저항 성능 평가그리고 가전제품은 주로 플라스틱과 같은 고체 단열 재료의 활 저항 성능 테스트에 적용됩니다., 필름, 樹脂, 미카, 세라믹, 유리, 단열 기름, 단열 페인트, 카드보드 및 기타 미디어.

특징: 활 저항 테스트 기계는 컴퓨터 제어를 채택하고 테스트 프로세스 동안 테스트 곡선을 온라인으로 관찰 할 수 있습니다. 테스트 조건과 테스트 결과 데이터를 자동으로 저장합니다.그리고 접근할 수 있습니다., 표시 및 인쇄

실험 원리: 고체 단열 재료의 활 저항을 테스트하는 데 사용됩니다. 테스트되는 물질은 높은 전압에 노출됩니다.물질 표면에 안정적인 전도 채널이 형성 될 때까지 점차적으로 작은 전류 환경을 증가이 시간은 물질의 활 저항 시간입니다.

주요 기술 요구 사항:

1입력 전압: AC 220V

2출력 전압: AC 0~20KV

3전기 용량: 1.5KVA

4시험 방법: 간헐 활, 연속 활

5시험 전류: 10MA-20MA-30MA-40MA 선택

6시험 전압 조절 오류: ≤ 1%

7. 활 켜기 / 끄기 시간 오류:<5ms

8시험 전압은 0-20KV로 계속 조절됩니다.

9전류 제어 정확도: ± 10%

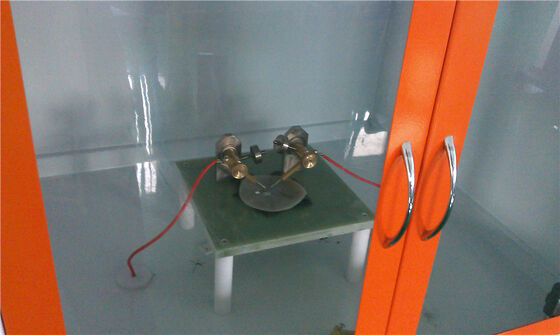

10전극 사양: 스테인레스 스틸 판 전극 25.4mm * 12.7mm * 0.15mm

텅프렌 스틸 전극 56mm * 7mm * 30mm

전극 구성 각 110도

전극과 수평 평면 사이의 각은 35도입니다

전극 무게: 50G

11안전 조치:

(1) 과전압 보호

(2) 과류 보호

(3) 단회로 보호

(4) 안전 문 열기 보호

(5) 소프트웨어 오작동 보호

12외부 차원: 길이는 800mm × 너비는 700mm × 높이는 1350mm

주요 구성:

테스트 호스트: 1 단위

20000 볼트 고전압 발전기: 1개

완전 자동 마이크로 컴퓨터 전압 조절 장치: 1 세트 (시리얼 포트 모드)

전압 획득 및 전류 획득 격리 유형의 전송 장치: 1개 세트

시험 전극: 2개 세트

전류 방출 막대기: 1개 (합성형)

컴퓨터 활 저항 측정 및 제어 소프트웨어: 1개 세트

컴퓨터: 1 세트

브랜드 컬러 잉크젯 프린터: 1 세트

프로그램 CD: 1개 세트

제품 사용 설명서: 한 권

측정기술 검증 증명서: 한 부본

준관성 증명서: 한 부본

무작위 도구: 한 세트
