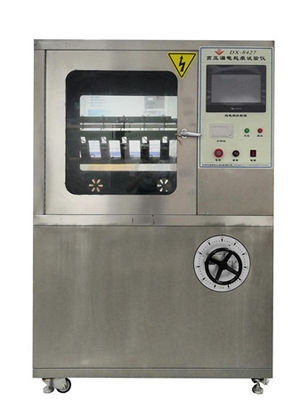

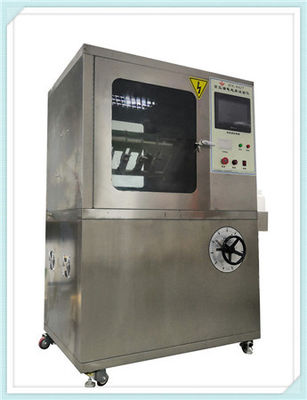

고전압 트래킹 및 침식 시험기 IEC60587, 경사 평면 시편 포함

고전압 트래킹 및 침식 시험기

1,S적용 범위:

주로 전기 및 전자 제품, 가전 제품 및 그 재료의 전기 추적 및 부식 저항을 테스트하는 데 적합하며, 전력 주파수(48Hz -62Hz)에서 액체 오염 물질 및 경사 표면 시편의 사용을 시뮬레이션합니다. 열악한 환경 조건에서 사용되는 전기 절연 재료의 저항 수준을 전기화 및 부식에 대한 저항 측정으로 평가합니다. 전기 제품의 습기와 불순물의 영향으로 인해 다른 극성의 충전 부품 사이 또는 충전 부품과 접지된 금속 사이에 절연 누설이 발생할 수 있습니다. 결과적인 아크는 방전으로 인한 분해, 단락 또는 재료 침식을 유발할 수 있으며 심지어 화재로 이어질 수도 있습니다. 이 테스터는 절연 재료에 대한 위의 상황을 시뮬레이션하는 파괴 테스트이며, 지정된 전압에서 전기장 및 불순물 함유 물의 작용 하에서 절연체의 상대적인 누설 및 표기 저항을 측정하고 평가하는 데 사용됩니다. 릴레이 소켓, 전환 스위치 커버, 접촉기 등 전기 및 전자 제품, 가전 제품의 고체 전기 절연 재료 및 그 제품에 적합합니다.

2, 준수 표준:

IEC60587-2022, ASTMD2303 요구 사항에 따름.

3. 기술 매개변수:

전극: 두께 0.5mm 재질: 스테인리스 스틸;

상하부 전극 간 거리: 50.0mm ± 0.1;

시험 전압: 100V-6000V 무단 조절;

전압 조정기: 출력: 0~250V 조절 가능, 용량 5KVA;

회로 전류가 60mA일 때 전압 출력을 차단합니다.

시험 시간: 6시간;

낙하 정확도: 0.5%;

전압 안정성: ± 1%;

고정밀 전압 조정기: 출력 AC220V. 전력 6000W. 정확도 ± 1%;

시험 변압기: 용량 5KVA. 최대 출력 전압 AC6000V (또는 DC6000V 선택 사항);

추적 감지: GB/T6553-2003/4.1.2 표준에 따라 특정 유량으로 오염 액체를 떨어뜨립니다. 6시간 동안 전류가 60mA 미만으로 흐르면 합격으로 간주됩니다.

낙하 장치: Ralph 정밀 연동 펌프 사용, 유량 범위 0.00185-20ml/분, 작동 속도 0.1-50rpm, 유량 정확도 오차 0.5% 미만;

출력 전압: AC/DC (스위치 가능)

케이스: SUS304 스테인리스 스틸 (브러시드 표면) 제작;

폐수 탱크는 316 스테인리스 스틸로 제작되었으며 밀봉 장치가 장착되어 있습니다.

부피 0.56m3, 스튜디오 부피: 900L * 650W * 950H (mm);

기기 치수: 1200L * 750W * 1800H (mm), 길이 750 * 너비 1180 * 높이 1760mm, 나무 상자 890 * 1320 * 1900

무게: 약 200KG

제어 장치: PLC 제어 + 대만 Weinview 터치 스크린 제어 채택, 정밀 제어, 간단한 작동, 완전한 인간화된 디자인, 테스트 후 자동 보고서 생성, 패널 열 프린터로 테스트 결과 적시에 인쇄 가능;

시험 그룹 수: 5개 그룹 (테스트 중, 하나의 펌프가 하나의 낙하 그룹을 제어하며, 테스트 과정은 서로 영향을 미치지 않으며, 이는 시장에서 하나의 펌프가 5개 그룹을 제어하는 것과는 다릅니다) (개별적으로 또는 함께 테스트 가능)
