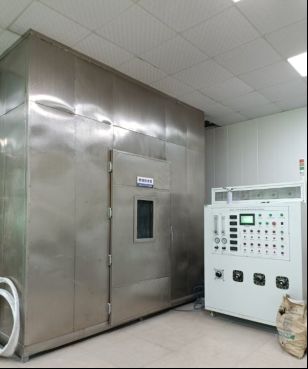

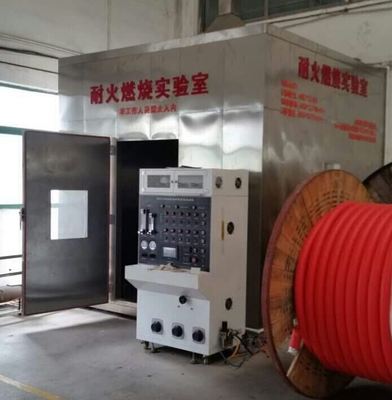

SGS 승인 2년 보증 BS6387 전선 시험 장비

표준:

BS6387에 대한 시험 장치.

사양:

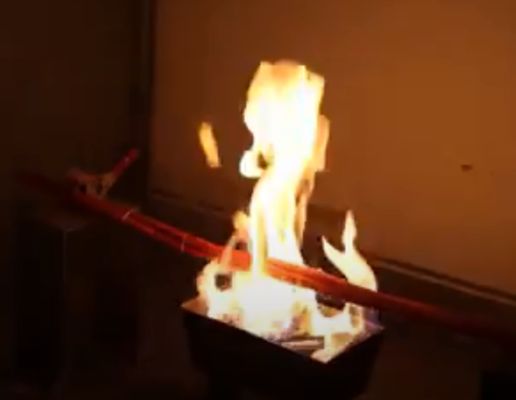

화재 시험

케이블 지지 시스템:

- 케이블 클램프는 케이블 피복의 양쪽 끝을 클램프를 통해 수평으로 고정합니다. 케이블의 중간 부분은 두 개의 금속 링(거리 300mm)으로 고정되며, 금속 링은 장치의 다른 금속 부분과 접지됩니다. 케이블 지지 장치는 그림 1에 나와 있습니다. 직경이 10mm 미만인 비장갑 케이블 또는 시험 중 상당한 변위가 있는 다른 케이블의 경우, 원래 금속 링에서 약 150mm 간격으로 고정된 3개의 금속 링이 있습니다.

연속 감지 장치:

- 시험 중에는 전류가 케이블의 모든 코어를 통과하도록 하고, 삼상 스타 연결 변압기 또는 세 개의 단상 변압기(또는 단상 변압기, 단심 케이블 시험의 경우)를 사용하며, 시험 전압에서 최대 허용 누설 전류 3A를 유지할 수 있는 충분한 능력이 있습니다. 케이블의 다른 쪽 끝에서 각 코어 전선에 램프를 연결하고 케이블의 정격 전압에서 0.25A에 가까운 전류를 부하합니다.

3. 열원:

- 열원은 메탄을 강제로 공급할 수 있고 밀집된 화염을 가진 610mm 길이의 튜브형 가스 버너입니다.

- 온도 측정: 직경 2mm의 장갑형 온도계가 공기 흡입구 근처에 배치되고 버너 위 75mm에 평행하게 배치됩니다.

- 시험 화염 온도 및 시간: (BS6387 연소 등급 참조)

A 650. C± 40 °C -3 시간

B 750. C± 40 °C -3 시간

C 950. C ± 40 °C -3 시간

D 950. C± 40 °C -20 분

영어, 운전 면허, 좋아하는 분야,

4.샘플:

- 샘플은 완제품의 일부로, 양쪽 끝에서 100mm 피복 및 덮개 층을 제거한 1200mm 이상입니다. 케이블의 양쪽 끝에 있는 전선은 전기적으로 연결되어야 합니다.

5.시험 전압: 200~1000V 조절 가능

BS6387F난연 등급

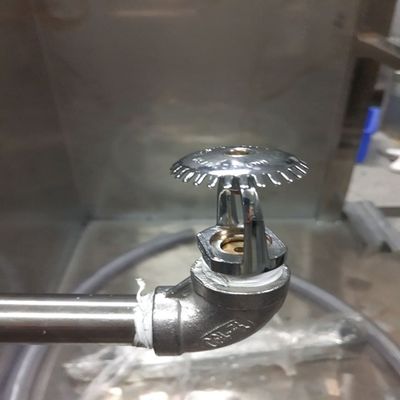

방수 및 내화 시험

기계적 충격 및 화재 저항

환영합니다 저희 공장을 방문하여 구경하십시오!
