IEC60332-3-10 표준 케이블 및 광케이블 실험실 시험기

전선 및 케이블 번들 연소 시험기

적용 범위:

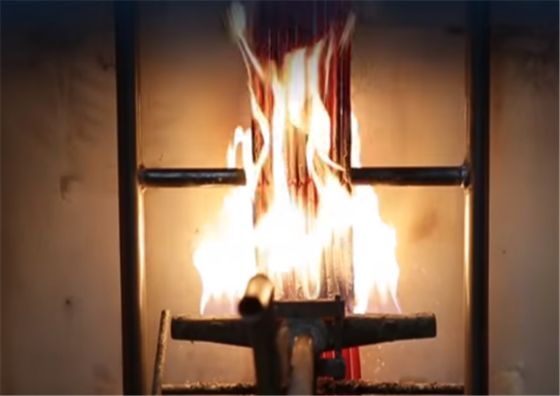

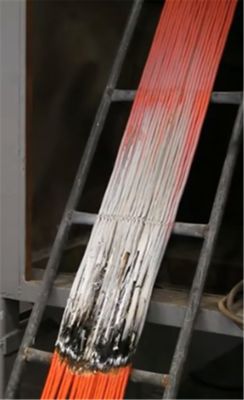

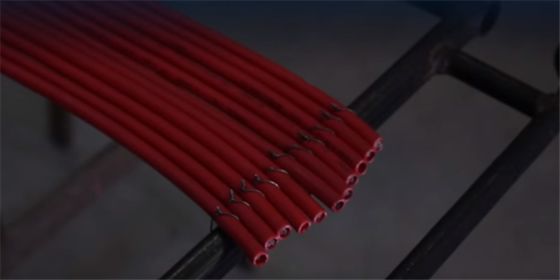

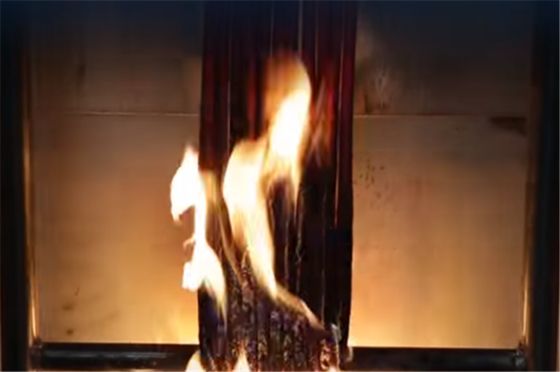

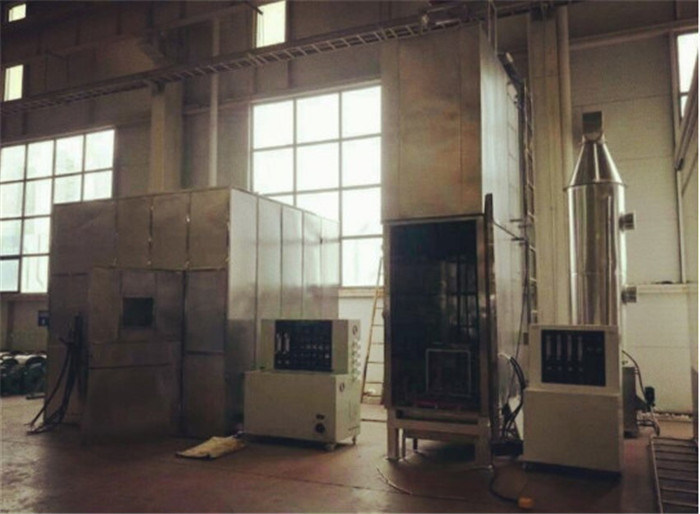

지정된 조건에서 수직으로 설치된 번들 전선 및 케이블 또는 광케이블이 화염의 수직 확산을 억제하는 능력을 평가하는 데 사용되며, 사용 과정은 연기 먼지 제거 타워와 협력해야 합니다. 전체 기계는 시험 챔버, 공기원, 강철 사다리, 배출 정화 시스템 및 점화원과 같은 여러 부분으로 구성됩니다.

표준 준수:

IEC60332-3-10- 2000 표준에 따름.

기술 매개변수:

1. 시험 챔버

2. 공기원

3. 강철 사다리 유형

4. 배출 정화 장치

기술 매개변수:

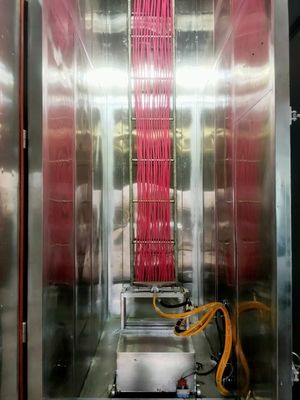

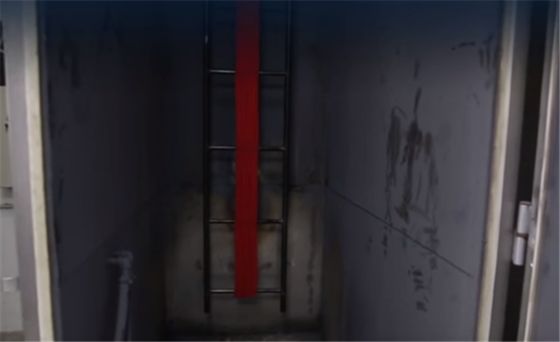

1. 시험 상자의 크기는 1,000(W) X 2,000(D) X 4,000(H) mm이며, 중간은 광물성 울 재료 상자로 채워져 있습니다.

2. 상자 바닥은 전면 벽에서 150mm 떨어져 있으며, 800(W)X400(D)mm의 공기 흡입 공간이 있습니다.

3. 상단 배기 공간은 300(W) X 1,000(D) mm입니다.

4. 넓은 스테인리스 스틸 사다리 크기 500(W) X 3,500(H), 1개

5. 표준 스테인리스 스틸 사다리 크기 800(W) X 3,500(H), 1개

6. 2개의 스트립 표준 프로판 버너 장치

7. 2개의 벤투리 가스 혼합 장치

8. 압력 게이지 및 감압 밸브 장치는 프로판 및 공기 압력을 0.1Mpa로 조정할 수 있습니다.

9. 로타미터는 가스 유량을 조정하고 설정합니다.

10. 상자는 사용자가 상단에서 감지할 수 있도록 강철 사다리와 난간을 제공합니다.

11. 공기원을 수동으로 차단하기 위한 볼 밸브 장착

12. 연소 시험 시간을 자동으로 설정하고, 해당 시간에 가스원을 자동으로 차단합니다.

13. 상자 내부 벽의 열전대는 상자 내부 온도를 표시할 수 있습니다.

14. 연소 상자 치수: 1120(W) X 2195(D) X 5077(H) mm

15. 제어 상자 치수: 1280(W) X 770(D) X 1200(H) mm

16. 전원 공급 장치: AC 220V, 50/60Hz, 2A

17. 공기원: 프로판, 공기 (고객 제공).

테스트의 중요성:
IEC 60332-3에 따라 테스트된 케이블은 번들 설치 중 화염의 수직 확산을 효과적으로 억제하여 건물 화재 발생 시 인명 대피 및 소방 활동에 귀중한 시간을 절약하는 것으로 입증되었습니다. 이는 케이블의 난연 안전성을 측정하는 핵심 지표입니다.
