개요:

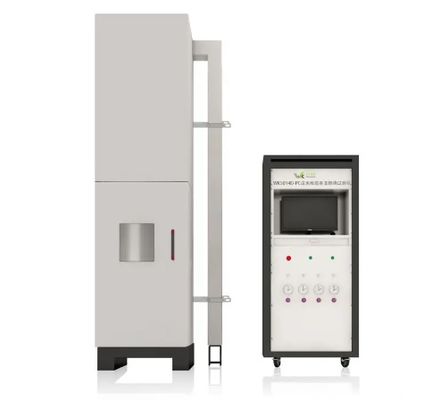

본 기기는 훈소 담배 및 모의 성냥 불꽃을 점화원으로 사용하여 연질 가구에 대한 내발화성 시험을 수행하며, 실제 사용 시 성냥 불꽃 및 담배 불씨의 영향에 따른 연질 가구의 내발화 성능을 시뮬레이션하여 연질 가구의 방화 성능을 평가합니다. 시험 챔버는 단열 처리가 되어 있으며 외층은 스테인리스강, 중간층 및 내층에는 단열재가 추가되어 외관이 수려하고 견고합니다.

제어 시스템:

1. 컴퓨터 제어 시스템은 시험 시간, 시험 횟수, 점화 지연 시간 등을 컴퓨터에서 설정하고 기록할 수 있습니다. 지능형 가이드 메뉴 조작 방식으로 간단하고 직관적이며 시험 결과를 더욱 정확하게 만듭니다.

2. 자동 점화 기능(고전압 전자 점화 방식).

3. PLC 제어 방식을 채택하고 신뢰할 수 있는 부품을 사용하여 시스템의 신뢰성, 고속 작동 및 첨단성을 보장합니다. 실험 과정은 현재 가장 진보되고 안전하며 신뢰할 수 있고 편리한 제어 방식인 수입산 PLC+PID 완전 자동 제어 방식을 채택하고 있습니다. 친숙한 디스플레이 인터페이스로 자동 감지 제어를 구현하여 감지 작업을 자동으로 완료하며, 감지 작업을 더 빠르고 정확하게 수행합니다. 상위 컴퓨터는 구성 소프트웨어 설계를 채택하여 온도 제어 곡선을 자동으로 생성하고 보고서를 출력할 수 있습니다. 데이터 수집 및 시험 결과 인쇄 지원.

4. 컴퓨터: 1대, 프린터 1대, 소프트웨어 1세트, 평생 무료 업그레이드

5. 부탄 유량계: 0~100ml/min

6. U자형 압력계: 0~3kpa

7. 타이머: 범위 0~99.99시간

8. 가스 압력계: 0~0.1MPa, 분해능 0.01Mpa

9. 가스 공급원: 순도 95% 이상의 부탄 가스(사용자 준비)

10. 제어함 규격: W 880mm * D 600mm * H 1550mm

적용 범위:

연질 가구의 내발화 특성을 평가하기 위한 모의 성냥 불꽃 점화원 시험기입니다. 주로 가정용 연질 매트리스, 가구 소프트 패키지, 소파 및 기타 연질 가구의 내발화 특성을 시험하고 평가하는 데 적합합니다.

준수 표준:

GB17927.1-2011 "연질 가구 매트리스 및 소파의 내발화 특성 평가 - 제1부: 훈소 담배 및 제2부: 모의 성냥 불꽃" 및 ISO 8191-1~2:1988 시험 표준 요건을 준수합니다.

성능 파라미터:

모의 성냥 불꽃:

1. 점화원 시스템: 외경 (8 ± 0.1mm), 내경 (6.5 ± 0.1mm), 길이 (200 ± 5mm)의 스테인리스 연소관 1개;

2. 플렉시블 호스: 길이 (2.5-3mm), 내경 (7 ± 1mm)이며 스테인리스 연소관에 연결되어야 함;

3. 유량 제어 시스템: 유량계, 미세 조절 밸브, 온/오프 밸브, 압력 조절 밸브 포함;

4. (45 ± 2) ml/min 유량에 대해 시스템에서 제공하는 공칭 출력 압력은 2.8 kPa;

5. 타이밍 범위: 0~999S, 유염 연소 또는 훈소 지속 시간, 직물 균열 시간 및 시편 소화 시간을 각각 표시하고 기록 가능;

6. 점화 장치의 시험 거리는 20~80으로 조절 가능하며, 점화 기구의 자동 이동 및 후퇴 기능 지원;

7. 유량 측정 범위: 10~100ml/min

훈소 담배:

담배 점화원:

1. 담배는 필터 팁 유무 및 접합부 포장 유무에 관계없이 원통형 담배를 사용하며, 다음 요건을 충족해야 합니다:

길이: 60 ± 5mm; 직경: 8 ± 0.5mm; 단위 길이당 질량: (0.6 ± 0.1) g/50mm;

2. 담배 연소 시간: (12 ± 3) min/50mm;

3. 동일한 유형의 담배 10개비를 한 묶음으로 하여 무작위로 1개비를 선택합니다. 담배의 연소 시간은 실험실에서 다음 방법에 따라 측정합니다: 7.1에 따른 전처리 후 담배 1개비를 꺼내어 점화단으로부터 5mm 및 55mm 떨어진 위치에 표시합니다. 담배의 비점화단에 11mm를 초과하지 않는 길이로 얇은 강철 바늘을 수평으로 삽입합니다. 점화단에서 8.2에 따른 점화 시험을 진행하는 동안 두 표시 사이를 연소하는 데 걸리는 시간을 기록합니다;

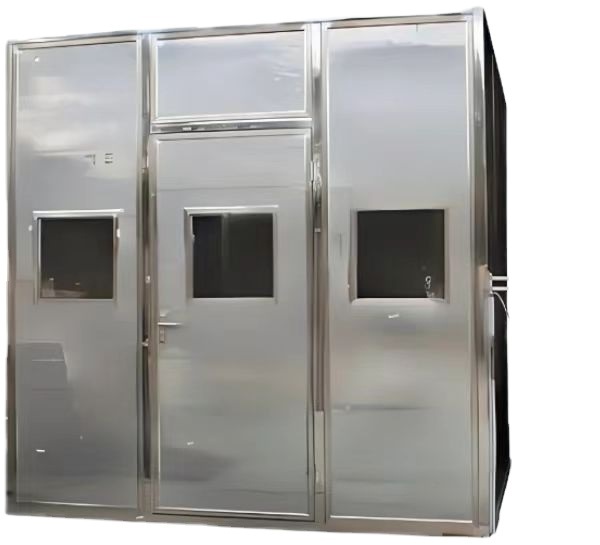

3. 시험실: 길이 2.5m, 너비 2.2m, 높이 2.5m(환기 덕트 포함). 스테인리스강 재질;

4. 관찰창: 강화유리 관찰창 1개, SUS304 스테인리스 테두리 마감;

5. 가스 유량 조절: 시험 가스 유량을 45 ± 2mL/min으로 조절;

6. 타이밍: 0~99.99H/m/s 임의 설정 가능;
