건물 구성 요소 화재 저항 수평 오븐 EN1363-1 표준

DX8364 건물 구성 요소의 화재 저항 시험 수직 오븐 및 수평 오븐 (EN13381-8)

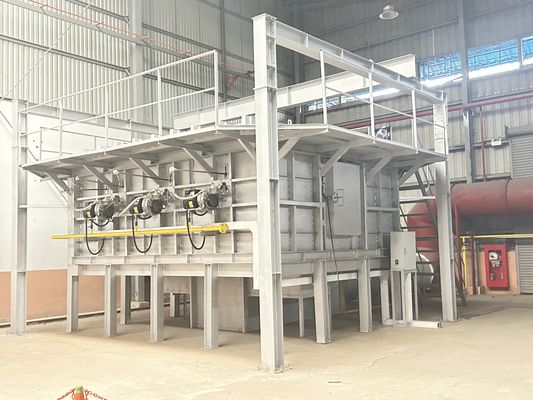

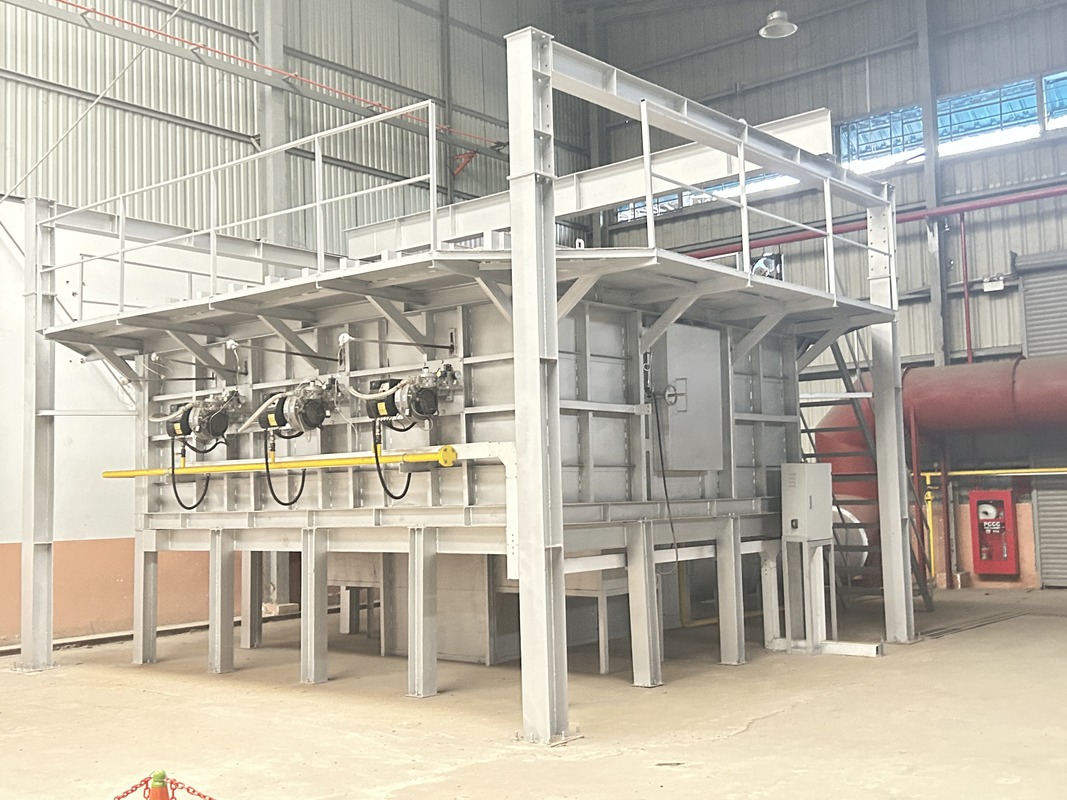

수평 오븐:

테스트 범위:

1- 3000×3000mm (mm) 의 단일 면적의 불 부피를 가진 철근 콘크리트 부착 벽, 보호 층 (불 retardant 코팅) 을 가진 철강 구조 부착 벽,가벼운 강철 기일판 부하 벽, 접착제 부착 벽 등, 벽 내부의 다른 섹션과 다른 너비와 함께 선택 된 점의 온도 결정.

2- 부하를 지지 않는 벽의 불에 저항하는 재구성 피팅의 화재 저항 테스트

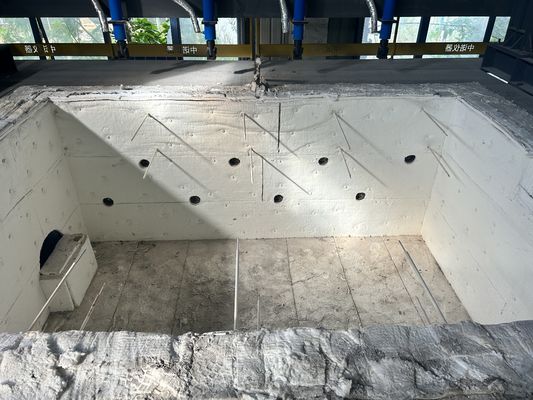

오븐의 순 크기는 4200×4800×1500 (mm) 이며, 표본의 불면적은 4200×4800 (mm) 이다.

시험 범위: 동일한 작업 조건에서 동시에 대칭 및 비대칭 구조 샘플의 불 저항 성능을 감지 할 수 있습니다. 예를 들어: 불투명 문과 창문,유리, 방화성 봉쇄 재료 등, 또한 대형 방화성 파티션 및 초대 방화벽과 같은 방화성 파티션 구성 요소에 대한 방화성 테스트를 수행 할 수 있습니다.방화성 유리 벽벽 및 방화성 롤러 셔터, 고효율으로 여러 가지 다른 또는 비슷한 샘플을 동시에 테스트 할 수 있습니다.

3- 로드 베어링 컬럼의 불 저항을 위한 지능형 시험 장치

오븐의 순 크기는 3000 × 3000 × 4700 (mm) 이며, 표본의 불 높이는 3000 ~ 4600mm (기둥의 총 높이는 3600 ~ 5200mm) 이다.표본의 최대 가로단 크기는 800 mm × 800 mm 또는 Φ800 mm입니다..

총 축적 부하는 15000kN이고, 상부와 하부 특기 부하는 각각 1000kN이다.

적용 범위:

그것은 벽, 빔, 기둥, 바닥, 천장 및 지붕과 같은 부하를 지탱하는 및 부하를 지탱하지 않는 구성 요소에 적합하며 다른 구조물, 액세서리 또는 구조물은 참조로 사용될 수 있습니다.이 시험 기계는 GB/T9978의 모든 구성 요소의 시험에 적합합니다..1~9 및 ISO834-1~9 표준

표준을 준수합니다:

ISO834-1:1999 "건축 부품의 화재 저항 시험 제1부: 일반 요구 사항"

주요 매개 변수

실험실: 4.5M (길이) x 4.5M ( 너비) x 3.5M (높이), 높은 온도 단열 재료의 실내 사용.

로딩 장치: 건물 내의 오버헤드 크레인을 이동시키기 위해 기계적 로딩이 채택됩니다. 동질적, 중앙적, 회전적 또는 특기적 로딩을 시뮬레이션 할 수 있습니다.

지원 프레임: 프레임에 있는 윙 브래킷에 4개의 롤러로 연결된다.

열쌍: 오븐 열쌍, 뒷면 열쌍, 이동 열쌍, 내부 열쌍 및 주변 온도 열쌍을 포함하여 다양한 영역에 분산됩니다.

오븐 압력 측정 프로브: T 모양 측정 프로브, 측정 정확도 ± 2Pa

표본 간격 측정 프로브: 6mm 지름 ± 0.1mm 지름 ± 0.2mm 지름

연소 시스템: 가스 분배 시스템 (10m 이내에), 불 투사기 (최소 20) 및 조절 밸브

연소 가스 소스: 95% 이상 순수 프로판, 액화 가스 (사용자 제공)

가스 흐름: 0~100L/min 측정 정확도 2.5등급

공기 흐름: 0~50m3/min 측정 정확도≤±0.5m3/min

가스 탱크 용량: ≥50kg×6

오븐 온도 조절 시스템: 최대 샘플링 포인트는 10점입니다.

환기 시스템 및 제어 덤퍼 등

표본의 반발면에서의 방사열 측정 범위: 0~10W/cm2

온도와 압력 조절은 컴퓨터의 RS485을 제어 시스템에 연결하여 이루어집니다.그리고 열쌍과 압력 센서와 같은 연소 테스트 센서의 DC 출력 전압은 디지털 형태로 변환됩니다., 그 다음 컴퓨터 시스템에 전송되어 표시 및 저장됩니다.

참고:건물 구성 요소의 방화 저항 테스트 장치는 불필요한 비용을 피하기 위해 고객이 테스트해야 할 제품에 따라 구현되어야합니다. 예를 들어,공안부 천진 소방연구소에는 5개의 건물 구성요소들에 대한 방화 저항 테스트 장비가 있습니다., 즉, 부하를 운반하는 빔판의 방화 저항을 위한 지능형 시험 장치, 부하를 운반하는 벽의 방화 저항을 위한 지능형 시험 장치오븐의 순수 크기는 3000×3000×1500 (mm) 이다., 표본의 불면적은 3000×3000 (mm) 이며 총 부하 용량은 2000kN입니다.
