ISO834-1 표준 건물 구성 요소 수직 및 수평 용광로 화재 테스트 EN13381

DX8364 건물 구성 요소의 화재 저항 시험 수직 오븐 및 수평 오븐 (EN13381-8)

수평 오븐:

적용 범위:그것은 벽, 빔, 기둥, 바닥, 천장 및 지붕과 같은 부하를 지탱하는 및 부하를 지탱하지 않는 구성 요소에 적합하며 다른 구조물, 액세서리 또는 구조물은 참조로 사용될 수 있습니다.이 시험 기계는 GB/T9978의 모든 구성 요소의 시험에 적합합니다..1~9 및 ISO834-1~9 표준

표준을 준수합니다:

ISO834-1:1999 "건축 부품의 화재 저항 시험 제1부: 일반 요구 사항"

주요 매개 변수

실험실: 4.5M (길이) x 4.5M ( 너비) x 3.5M (높이), 높은 온도 단열 재료의 실내 사용.

로딩 장치: 건물 내의 오버헤드 크레인을 이동시키기 위해 기계적 로딩이 채택됩니다. 동질적, 중앙적, 회전적 또는 특기적 로딩을 시뮬레이션 할 수 있습니다.

지원 프레임: 프레임에 있는 윙 브래킷에 4개의 롤러로 연결된다.

열쌍: 오븐 열쌍, 뒷면 열쌍, 이동 열쌍, 내부 열쌍 및 주변 온도 열쌍을 포함하여 다양한 영역에 분산됩니다.

오븐 압력 측정 프로브: T 모양 측정 프로브, 측정 정확도 ± 2Pa

표본 간격 측정 프로브: 6mm 지름 ± 0.1mm 지름 ± 0.2mm 지름

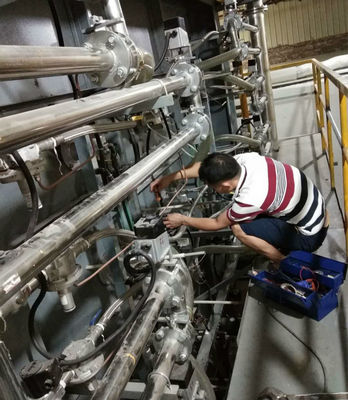

연소 시스템: 가스 분배 시스템 (10m 이내에), 불 투사기 (최소 20) 및 조절 밸브

연소 가스 소스: 95% 이상 순수 프로판, 액화 가스 (사용자 제공)

가스 흐름: 0~100L/min 측정 정확도 2.5등급

공기 흐름: 0~50m3/min 측정 정확도≤±0.5m3/min

가스 탱크 용량: ≥50kg×6

오븐 온도 조절 시스템: 최대 샘플링 포인트는 10점입니다.

환기 시스템 및 제어 덤퍼 등

표본의 반발면에서의 방사열 측정 범위: 0~10W/cm2

수직 오븐:

적용 범위:

그것은 벽, 빔, 기둥, 바닥 슬라브 및 천장과 같은 수평 건물 구성 요소에 적합하며 표준 화재 조건에서 불 저항 특성을 결정합니다.

기준을 충족:

ISO834-11999, ISO834-5:200, ISO834-6: 그리고 다른 테스트 요구 사항.

성능 특성:

고밀도의 멀티 비트 획득 카드 사용, 마이크로 컴퓨터 분석을 통해 온도, 압력, 흐름 및 기타 측면의 데이터 수집,가연의 실제 정보의 실시간 복제를 생성하기 위한 처리 및 제어, 그리고 마이크로 컴퓨터 분석을 통해 그 연소 특성을 결정, 전체 기계 모두 고품질 장치를 사용, 시스템 고품질, 고속 작동을 보장,고도의.

기술 매개 변수:

1기기 구성: 불투명 시험 오븐, 가스 흐름 측정 시스템, 온도 측정 시스템 및 압력 측정 및 제어 시스템.

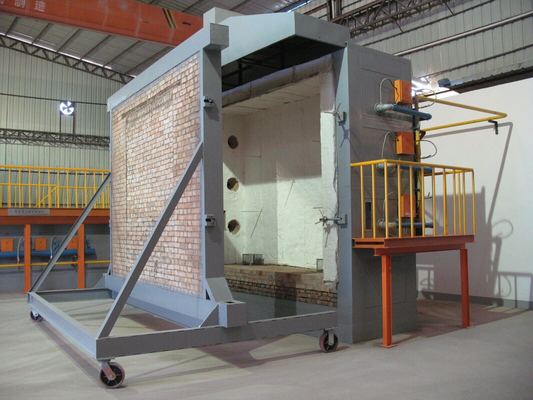

2불투명 시험 오븐: 그것은 4.5m (길이), × 3.5m (깊이) × 1.25m (높이) 의 내부 크기의 수직 시험 오븐입니다.

3오븐 구조: 강철 구조 프레임이 채택되며, 오븐 벽은 강철 구조 프레임의 중앙에 불탄성 벽돌로 지어집니다.그리고 오븐 벽의 내부면은 고온 내성 열 절연 물질로 만들어집니다., 밀도는 1000kgpm3보다 높습니다. 외면은 색상의 강철으로 포장되어 있으며, 오븐 부리의 두께는 65mm입니다.온도 테스트 온도는 오븐에서 1250°C까지.

4온도 측정 시스템:

1오븐 내 열쌍: 오븐은 GB/T 16839에 따라 와이어 지름 2.0mm의 K형 니켈-크롬-니켈-크롬 열쌍을 채택합니다.1, 외부 커버는 열에 저항하는 스테인레스 스틸 파이프 수갑이고, 중부는 열에 저항하는 재료로 채워져 있으며, 뜨거운 끝 튀는 수갑의 길이는 25mm 미만이 아닙니다.총 5개, 온도 정확도는 <± 15 °C입니다.

2후면 화면 온도 측정: 0.5MM 지름의 열 쌍을 사용하여, 0.2MM 두께와 12MM 지름의 용접

둥근 구리판에 GB/T16839.1에 따른 큰 니켈-크롬-니켈-실리콘 열쌍은 길이 30MM, 너비 2,0MM의 아스베스트 밀폐로 덮어야 한다.총 20개

3평균 온도 측정: GB/T7633-2008 및 GB/T17428-2009에 적합한 8 개의 열쌍

4최대 온도 측정: 열 쌍은 최대 1200mm의 문 너비까지 커버 할 수있는 패시아와 함께 20 개의 이중 문을 측정합니다.
