DX8364 빌딩 구성 요소 내화 시험 수직로 및 수평로 (EN13381-8)

수평로:

시험 범위:

1. 단면적이 3000×3000(mm)인 단면 화재 구역을 가진 철근 콘크리트 내력벽, 보호층(내화 코팅)이 있는 강구조 내력벽, 경량 철골 용골판 내력벽, 집성목 내력벽 등 및 벽체 내부의 다양한 단면과 폭에서 선택된 지점의 온도 결정.

2. 비내력 재구성 부속품의 내화 시험. 비내력벽의 내화 지능형 시험 장치

로의 순수 크기는 4200×4800×1500(mm)이며, 시험편의 화재 구역은 4200×4800(mm)입니다.

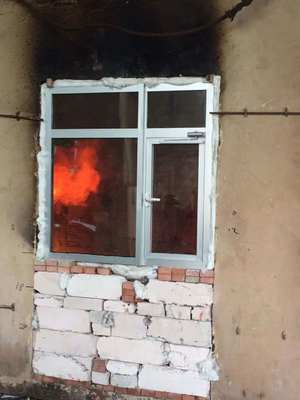

시험 범위: 대칭 및 비대칭 구조 샘플의 내화 성능을 동일한 작업 조건 하에서 동시에 감지할 수 있습니다. 예: 방화문 및 창문, 유리, 방화 충진재 등, 또한 초 대형 방화벽, 방화 유리 칸막이 벽 및 방화 롤러셔터와 같은 대형 방화 칸막이 및 방화 칸막이 구성 요소에 대한 내화 시험을 수행할 수 있으며, 효율성이 높고 동시에 여러 개의 다르거나 유사한 샘플을 테스트할 수 있습니다.

3. 내력 기둥의 내화 지능형 시험 장치,

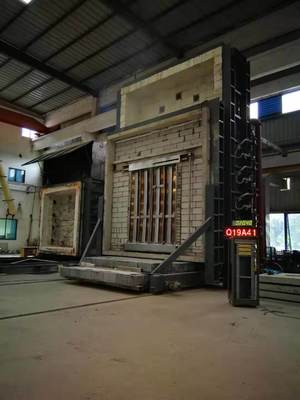

로의 순수 크기는 3000×3000×4700(mm)이며, 시험편의 화재 높이는 3000~4600mm(기둥의 총 높이는 3600~5200mm)입니다. 시험편의 최대 단면 크기는 800mm×800mm 또는 Φ800mm입니다.

총 축하중은 15000kN이며, 상하 편심 하중은 각각 1000kN입니다.

시험 범위:

1. 기둥 높이는 3600~5300mm, 화재 높이는 3000~4700mm이며, 단일 및 다중 복합 하중을 지지하는 철근 콘크리트 기둥의 다양한 단면 형상 및 크기에 대한 내화 시험.

2. 기둥 높이는 3600~5300mm, 화재 높이는 3000~4700mm이며, 보호층(내화 코팅)이 있는 강구조 기둥의 다양한 단면 형상 및 크기의 단일 및 다중 복합 하중에 대한 내화 시험.

3. 기둥 내부의 다양한 단면과 깊이에서 선택된 측정 지점의 온도 결정.

4. 모든 면이 화재에 노출되는 기타 품목(예: 금고)의 내화 시험.

방화 댐퍼의 내화 성능 지능형 시험 장치. 아래에 제공된 구성은 참고용입니다.

적용 범위: 벽, 보, 기둥, 바닥, 천장 및 지붕과 같은 내력 및 비내력 부재에 적합하며, 기타 구조물, 액세서리 또는 구조물은 참조로 사용할 수 있습니다. 이 시험기는 GB/T9978.1~9 및 ISO834-1~9 표준의 모든 부재 시험에 적합합니다.

표준 준수: GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "건축 부재 내화 시험 방법 제1부: 일반 요구 사항", ISO834-1:1999 "내화 시험 건축 부재 제1부: 일반 요구 사항"

주요 매개변수:

실험실: 4.5M(길이)x4.5M(너비)x3.5M(높이), 고온 단열재를 사용한 실내.

하중 장치: 기계식 하중을 사용하여 건물 내 오버헤드 크레인을 이동시킵니다. 균일, 중앙, 축, 또는 편심 하중을 시뮬레이션할 수 있습니다.

지지 프레임: 4개의 롤러를 통해 프레임의 웨지 브래킷에 연결됩니다.

열전대: 로 열전대, 후면 열전대, 이동식 열전대, 내부 열전대 및 주변 온도 열전대를 포함하여 다양한 영역에 분포됩니다.

로 압력 측정 프로브: T자형 측정 프로브, 측정 정확도 ± 2Pa

시험편 간격 측정 프로브: 직경 6mm ± 0.1mm 직경 ±0.2mm 직경

연소 시스템: 가스 분배 시스템(10미터 이내), 화염 방사기(20개 이상) 및 조절 밸브

연소 가스 공급원: 순도 95% 이상의 프로판, 액화 가스(사용자 제공)

가스 유량: 0~100L/min 측정 정확도 2.5 등급

공기 유량: 0~50m3/min 측정 정확도 ≤±0.5m3/min

가스 탱크 용량: ≥50kg×6

로 온도 제어 시스템: 최대 샘플링 포인트는 10개입니다.

환기 시스템 및 제어 댐퍼 등

시험편 후면 화재 표면의 복사열 측정 범위: 0~10W/cm2

로 내부의 온도 및 압력 제어는 컴퓨터의 RS485를 제어 시스템에 연결하여 실현되며, 열전대 및 압력 센서와 같은 연소 시험 센서의 DC 출력 전압은 디지털 형태로 변환되어 컴퓨터 시스템으로 전송되어 표시 및 저장됩니다.

참고: 건축 부재의 내화 시험 장치는 고객이 테스트해야 하는 제품에 따라 실현되어야 하며, 불필요한 비용을 피해야 합니다. 예를 들어, 공안부 톈진 화재 연구소는 다양한 건축 부재에 대한 5개의 내화 시험 장치를 보유하고 있습니다. 즉, 내력 보-슬래브 내화 지능형 시험 장치, 내력벽 내화 지능형 시험 장치, 로의 순수 크기는 3000×3000×1500(mm), 시험편의 화재 구역은 3000×3000(mm), 총 하중 용량은 2000kN입니다.

수직로:

적용 범위: 벽, 보, 기둥, 바닥 슬래브 및 천장과 같은 수평 건축 부재에 적합하며, 표준 화재 조건 하에서의 내화 특성을 결정합니다.

표준 준수: GB/T9978.1-2008, :ISO834-11999, GB/T9978.5-2008, ISO834-5:200, GB/T9978.6-2008,ISO834-6: :200 및 기타 시험 요구 사항.

성능 특성: 고정밀 다중 비트 수집 카드를 사용하여 온도, 압력, 유량 등의 데이터를 수집하고, 마이크로컴퓨터 분석, 처리 및 제어를 통해 연소의 실제 정보를 실시간으로 재현하며, 마이크로컴퓨터 분석을 통해 연소 특성을 결정합니다. 전체 기계는 신뢰할 수 있는 장치를 사용하여 시스템의 신뢰성, 고속 작동 및 고급 기능을 보장합니다.

기술 매개변수:

1. 장비 구성: 내화 시험로, 가스 유량 측정 시스템, 온도 측정 시스템 및 압력 측정 및 제어 시스템.

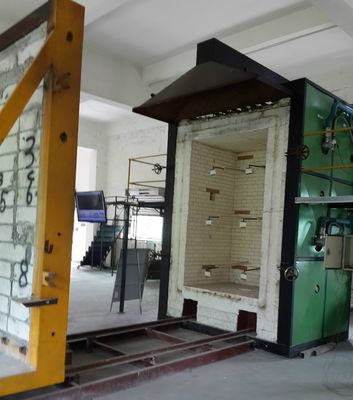

2. 내화 시험로: 내부 크기가 4.5m(길이) × 3.5m(깊이) × 1.25m(높이)인 수직 시험로입니다.

3. 로 구조: 강철 구조 프레임을 채택하고, 로 벽은 강철 구조 프레임 중간에 내화 벽돌로 쌓아 올리고, 로 벽의 안쪽 면은 밀도가 1000kgpm3 이상인 고온 내성 단열재로 만들어집니다. 바깥쪽 면은 컬러 강판으로 감싸고, 로 라이닝 재료의 두께는 65mm이며, 로 내부의 온도 시험 온도는 최대 1250°C입니다.

4. 온도 측정 시스템:

1. 로 내부 열전대: 로는 GB/T 16839.1에 따라 직경 2.0mm의 K형 니켈-크롬-니켈-크롬 열전대를 사용하며, 외부 커버는 내열 스테인리스강 파이프 슬리브이고, 중간은 내열 재료로 채워져 있으며, 돌출된 핫 엔드 슬리브 길이는 25mm 이상이며, 총 5개이고, 온도 정확도는 <± 15 °C.

2. 후면 화재 표면 온도 측정: 직경 0.5MM의 열전대를 사용하며, 두께 0.2MM 및 직경 12MM의 원형 구리 시트에 용접

GB/T16839.1에 따른 대형 니켈-크롬-니켈-실리콘 열전대는 30MM 길이, 너비 및 2.0MM 두께의 석면 개스킷으로 덮여야 합니다. 총 20개

3. 평균 온도 측정: 8개의 열전대, GB/T7633-2008 및 GB/T17428-2009에 적합

4. 최대 온도 측정: 열전대는 최대 도어 폭 1200mm까지 커버할 수 있는 20개의 더블 도어와 페시아를 측정합니다.

5. 이동식 열전대: 적외선 온도계로 측정

6. 내부 열전대: 4개의 열전대가 있으며, 환기 덕트 내부 온도 측정에 적합합니다.

7. 주변 온도 측정: 직경 3.0MM의 장갑형 열전대를 사용하며, GB/T16839.1에 적합한 대형 니켈-크롬-니켈-실리콘 K형 열전대를 채택합니다.

8. 로 압력 측정: T자형 측정 프로브, 측정 정확도 ± 2pa. 세 개

9. 하중 시스템: 압력 센서를 사용하여 측정

10. 변형 측정 장치: 전자 변형 측정 장치를 채택

11. 간격 프로브: GB/T9978.1 표준에 따라 제작

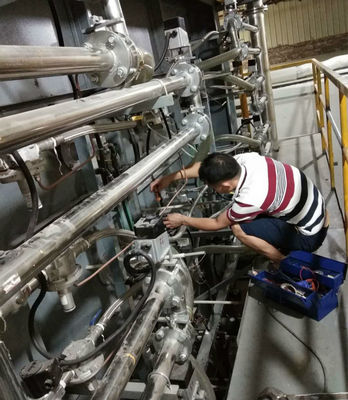

12. 버너: 양쪽 로 벽에 8개의 고속 버너가 내장되어 있으며, 각 면에 6개씩 있습니다. 로 내부 가열에 필요한 열을 제공합니다.

13. 연기 배출: 로 벽 뒤쪽 로 벽에 3개의 연기 배출 구멍이 있으며, 뒤쪽의 굴뚝에 연결되어 로 본체 내부의 연기 가스를 배출합니다. 응력 제어.

14. 관찰 구멍: 로 본체 측벽에 2개의 관찰 구멍이 있으며, 시험 중 시험편의 화재 표면과 화염을 관찰하는 데 사용됩니다.

15. 하중 장치: 트롤리를 사용하며, 높이 3.5M, 너비 3.0M, 카체와 시험편 플랫폼으로 구성됩니다. 카체는 4개의 지면 바퀴로 설계되어 레일 위를 이동할 수 있으며, 시험 플랫폼: 3.0m*3.0m 사각 강철 구조 프레임입니다. 시험 중, 시험편이 있는 시험편 플랫폼은 전기 호이스트로 카체에 들어 올려진 다음, 카트는 시험 위치로 밀어 고정되고, 시험이 시작됩니다.

16. 전기 제어 부분: MCGS 구성 소프트웨어와 통합 산업용 컴퓨터의 PLC 프로그램을 채택합니다.

포함: 메인 제어 인터페이스, 로 온도 곡선 인터페이스, 시험편 온도 인터페이스, 기록 보관소 인터페이스 및 매개변수 결정 인터페이스.
