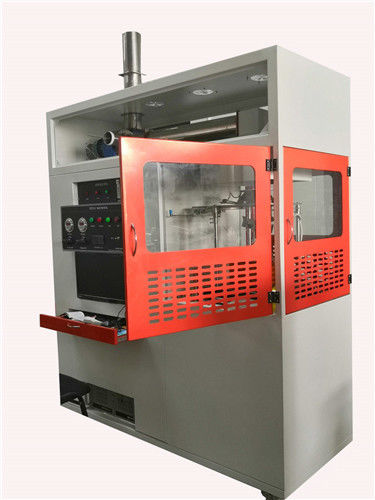

ISO5660-1 콘 열량 측정기 실험실 검사 기계

DX8348A Cone calorimeter

1. 장비 표준:

GB/T16172-2007 "건축 자재의 열 방출률 시험 방법" 및 ISO5660-1:2002 "건축 자재의 열 방출률 시험 방법"에 명시된 시험 방법을 준수합니다.

2. T사용 범위:

연소 생성물의 가스 흐름 중 산소 농도에 의해 계산된 산소 소비량과 연소 중 연소 생성물의 열 방출률은 재료의 연소 성능에서 가장 중요한 매개변수이며, 재료 연소 과정에서의 열 방출률은 화재 위험 및 난연 처리 예측에 매우 중요합니다.

3. 작동 조건:

1. 작동 환경 온도: 0°C-50°C

2. 작동 환경 습도: <80%

3. 전원 공급 장치: 380V±50%, 50Hz±2%

4. 주요 성능 매개변수:

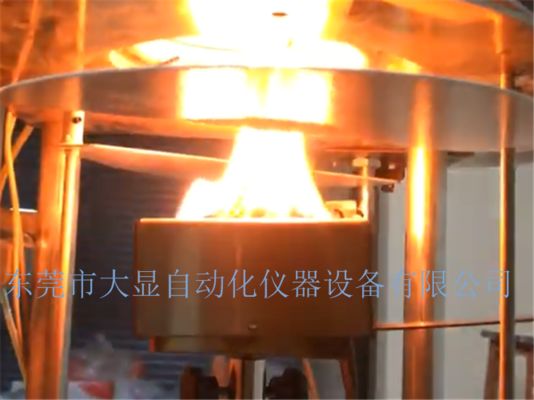

1. 방사 콘: 가열 전력: 5Kv, 방사 강도: 100Kw/m2, 온도 측정을 위한 3개의 열전대 장착.

2. 배기 시스템: 원심 팬, 연기 후드, 팬의 공기 흡입 및 배기 파이프, 오리피스 플레이트 유량계로 구성됩니다.

샘플 상자의 최대 크기는 100mm*100mm*50mm입니다.

3. 배기량: 0.012m3/s~0.035m3/s (조절 가능)

4. 타이밍 값 해상도: 1초 오차<1s>

5. 산소 분석기: 측정 범위: 0-25%

6. 샘플링 펌프 및 연기 필터 장착.

7. 가스 흐름은 수입 유량 제어기를 사용합니다.

8. 점화 전압: 220V, 이중 전극, 시험 안전 보장.

9. 연기 배출 흐름: 연기 배출 팬은 주파수 변환 제어를 채택하여 0.012m3/s~0.035 m3/s의 연기 흐름 속도를 자동으로 조절할 수 있습니다.

10. 제어 시스템: 감지 제어 프로그램 및 ZWH4500 수집 제어 카드를 사용하여 자동 데이터 수집 및 처리, 데이터 저장 및 측정 결과 출력 실현.

11. 장비는 수동 및 자동의 두 가지 방식으로 제어되며 수동 모드로 전환하여 작동할 수 있습니다.

12. 장비에는 회전식 캐스터가 장착되어 있어 사용자가 장비를 편리하게 이동할 수 있습니다.

13. 배기 시스템: 주파수 변환 팬을 사용하여 배기 흐름을 제어하고 마이크로컴퓨터를 통해 자동 제어를 실현합니다. 통합 오리피스 유량계는 배기 흐름 속도를 측정하여 배기 흐름 속도의 정확도를 높입니다.

14. 계량 장치: 고정밀 로드 셀 사용, 빠른 응답 시간, 계량 정확도 0.1g, 해상도 0.01g

15. 흡입 다이어프램 펌프, 유량: 33L/min, 진공: 700 mmHg, 압력: 2.5 bar.

16. 수입 연기 필터의 필터 헤드는 고체 PTFE로 구성되며 내부는 0.5um PTFE 필터 재료입니다.

17. 수입 습기 필터의 필터 헤드는 고체 PTFE로 구성되며 하부 액체는 연동 펌프를 통해 배출될 수 있습니다.

18. 수입 Taikang 압축기 응축기, 냉각 용량 320kJ/h, 이슬점 안정성 0.1도, 이슬점 정적 변화 0.1K, 보호 등급 IP20.

19. 계측기 제어 시스템: 컴퓨터 제어 및 데이터 처리를 사용하는 컴퓨터 측정 및 제어 시스템은 주로 측정 및 제어 소프트웨어, 하드웨어, 컴퓨터, 프린터 등으로 구성됩니다.

20. 측정 제어 소프트웨어: 다양한 Windows 운영 체제에서 작동할 수 있으며, 시험 데이터는 데이터베이스 관리 모드를 채택하여 실험의 데이터 수집 및 처리를 완료하고 데이터를 저장하며 측정 결과를 출력하고 모든 시험 데이터를 자동으로 저장합니다.

21. 다양한 보고서 인쇄 인터페이스를 제공하며, 사용자는 필요에 따라 어떤 형식으로든 보고서를 편집하고 인쇄할 수 있습니다.

22. 소프트웨어 패키지에는 디버깅 도구 상자, 배치 처리 프로그램 등 다른 도구 소프트웨어도 포함되어 있습니다.

23. 수입 습기 필터의 필터 헤드는 고체 PTFE로 구성되며 하부 액체는 연동 펌프를 통해 배출될 수 있습니다.

24. 수입 Taikang 압축기 응축기, 냉각 용량 320kJ/h, 이슬점 안정성 0.1도, 이슬점 정적 변화 0.1K, 보호 등급 IP20.

25. 계측기 제어 시스템: 컴퓨터 제어 및 데이터 처리를 사용하는 컴퓨터 측정 및 제어 시스템은 주로 측정 및 제어 소프트웨어, 하드웨어, 컴퓨터, 프린터 등으로 구성됩니다.

26. 측정 제어 소프트웨어: 다양한 Windows 운영 체제에서 작동할 수 있으며, 시험 데이터는 데이터베이스 관리 모드를 채택하여 실험의 데이터 수집 및 처리를 완료하고 데이터를 저장하며 측정 결과를 출력하고 모든 시험 데이터를 자동으로 저장합니다.

27. 다양한 보고서 인쇄 인터페이스를 제공하며, 사용자는 필요에 따라 어떤 형식으로든 보고서를 편집하고 인쇄할 수 있습니다.

28. 소프트웨어 패키지에는 디버깅 도구 상자, 배치 처리 프로그램 등 다른 도구 소프트웨어도 포함되어 있습니다.

브랜드 흑백 레이저 프린터.

29. 장비 액세서리 및 기술 데이터

30. 완전한 계측기 구성, 220V/16A (3000W) 5m 전원 코드, 누전 보호 소켓이 있는 24홀 6구 소켓 3.

31. 계측기를 지원하는 완전한 정보 (사양, 유지 보수 핸드북, 설치 조건 설명, 계측기 공장 시험 보고서 등) 1 세트.

32. 치수: 높이 2000mm * 길이 1600mm * 너비 700mm (박스 포함 1.9 * 0.9 * 2.2m)

33. 무게: 480kg
