제품 상세 정보:
|
| warranty: | 5Year | customized support: | OEM, ODM, OBM, Software reengineering |
|---|---|---|---|
| place of origin: | Guangdong, China | brand name: | DAXIAN |
| power: | 45KW | Logo/graphic design: | Laser Engraving |
| Accuracy: | 0.5 | Voltage: | 380V, 380v |
| Type: | Polymeric Insulators Testing machine | Protection Class: | IP57 |
| Product name: | 5000h Insulator Multiple stress test device | Keyword: | Multiple stress test setup |
| Application: | It is mainly used for the multi - stress testing of insulators. | Core Components: | Stainless steel plate parts, light sources and computers |
| Dimension(L*W*H): | L310*W28.8*H315CM | Weight: | 2T |
| Warranty: | 2 Year | Delivery time: | 30 work days |
| 강조하다: | 단열기 다중 스트레스 테스트 기계,단열기 다압력 시험 기계,IEC 62730-2024 |
||
|
제품 이름:
|
IEC 62730에 따른 5000시간 복수 스트레스 테스트 설비에 대한 기술 사양:2024
|
|
IEC 62730:2024
|
이 문서에서는 IEC 62730에 따라 5000h 다중 스트레스 시험 벤치의 기술적 요구 사항이 제시되어 있습니다.2024.
|
|
시험 절차
|

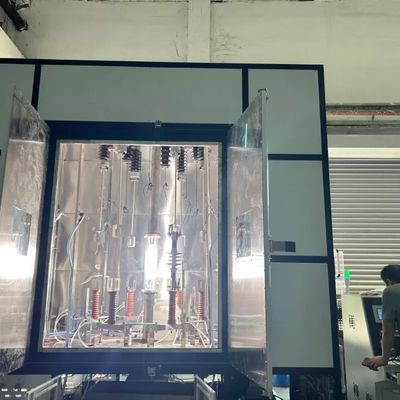

시험은 부피가 20m3를 초과하지 않는, 습기에 밀폐된 부식 방지 챔버에서 수행한다.
|
|
시험 조건
|
격리기에 가해지는 스트레스의 주기가 5 000 h 동안 반복되는 것은 그림 3에 나타납니다.
그래서 시험 표본은 또한 온도 변동과 응축의 영향에 노출됩니다. |
|
전압
|
전력 주파수 시험 전압은 킬로 볼트로 실제 미끄러짐 거리에 조정됩니다.
시험 표본은 밀리미터로 표시된 미끄러짐 거리를 34로 나눈 것으로 결정됩니다.6 (단계간 값으로 계산된 20 mm/kV의 특수한 미끄러짐 거리에 해당한다.) |
|
태양 시뮬레이션
|
시뮬레이션 태양 방사선은 6500W의 명소 출력으로 2개의 보롱 실리케이트가 장착된 엑센론 활등으로 제공됩니다.
유리 필터 (그림 5의 예제 참조). 엑센론 램프와 시험 샘플 사이의 거리는 대략 480 mm입니다. 각 시험 시작에 새로운 램프와 필터를 사용한다. 필터와 필요한 경우 램프를 교체한다. 램프 제조업체의 권고에 따라 시험 중에 |
|
인공 비
|
인공 비는 시험 표본 위에 설치된 노즐로 공급되어야 하며 그 둘레 바깥에 설치되어야 합니다 (그림 4 참조).
평균 강수율은 IEC 60060-1에 따라되어야 합니다. 최소 85nm의 저항성을 가진 물이 사용되어야 합니다. 실험용 표본의 분말은 개별적으로 분사됩니다. |
|
건조한 열
|
방은 50 °C ± 2 °C까지 가열됩니다. 온도가 상승하는 시간은 최대 15 분입니다.
주의: 방의 벽을 따뜻하게 하고 단열하는 것이 좋습니다. |
|
습도
|
명목 상대 습도: RH = 95 % ± 3 % 50 °C에서
|
|
오염
|
오염은 소금 안개 (소금 함량: 7kg/m3 ± 5%) 로 시뮬레이션됩니다. IEC 60507 타입 스프레이 노즐은 방의 바닥에 가깝게 장착되어 방의 지붕으로 위로 스프레이합니다. NaCI를 채취한 소금물이 수도꼭지 물에 용해됩니다. 스프레이 노즐에 공급되어야 합니다. 샘플의 노출 구역에서 안개 강도와 균일성이 유지되어야 합니다. |
|
소금 안개 정렬
|
시험 시작 전에 캘리브레이션을 수행합니다.
최소 2개의 깨끗한 수집 용기, 수집 면적 8 000 mm2 ± 2 000 mm2 및 최고 높이 100 mm 실험 대상의 끝의 위치에 가능한 한 가깝게 배치됩니다. 용기들은 시험 표본에 의해 보호되지 않으며 방의 구성 요소 또는 다른 출처에서 방울을 피합니다. 그들은 시간당 1.5 ml에서 2,0 ml의 강수량을 수집해야 합니다 (수집면적 8000 mm2로 수정) 최소 16시간 |
|
재코딩 시스템
|
1 모든 테스트 매개 변수는 5000시간의 테스트 기간 동안 기록됩니다. 모든 기록은
인쇄된 2- 프로그램 언어는 영어 3- 프로그램 비밀번호가 주어집니다. 4- 최소 5개의 테스트 데이터를 저장할 수 있는 컴퓨터 인프라가 존재합니다. 5- 프로세서는 i9, 32GB RAM Windows 운영 체제가 사용 될 것입니다 |
|
일반 조건
|
1- 장치의 유지 및 사용에 대한 교육이 제공됩니다.
2 설치가 완료되면 장치는 1 개월 (4 주) 동안 문제없이 작동합니다. 3- 전기 다이어그램과 물 파이프 연결 시스템 다이어그램을 제공 할 것입니다. 4- 유지보수 설명서가 제공됩니다. 5- 사용 설명서가 제공됩니다. 6- 소금 안개와 비에 접촉하는 부분은 스테인리스가 될 것입니다. 7- 전기 부품은 380V 인프라에 적합 할 것입니다. 8- 보증 조건이 정해집니다. 9- 10 년 동안 예비 부품이 제공됩니다. 10- 소모품 목록이 제공 될 것입니다. |
