IEC61215 광전자 모듈 빗창 기계 충격 시험 장비 충격 검사기 표준 시험

IEC61215  태양광 모듈 우박 기계 충격 시험 장비 충격 시험기 표준 시험

IEC61215 표준 :

태양광 모듈
IEC61215 표준 시험
우박 기계
충격 시험 장비
충격 시험기
IEC61215 태양광 패널 우박 충격 시험 기계
반우박 충격 시험 기계
우박 충격 시험 장치
얼음 공 충격 시험 기계

IEC61215 시험기 정의:

태양광 모듈 우박 충격 시험 기계 사용: 모듈이 우박 충격에 견딜 수 있는 능력을 검증하기 위해, 인공 얼음 공을 사용하여 우박을 시뮬레이션하고 일정한 속도로 모듈을 타격하여 모듈에 대한 우박 기후의 영향을 시뮬레이션합니다.

IEC61215  시험기 사양:

1. 발사 장치

a. 동력원은 에어 컴프레서의 압축 공기입니다.

b. 공기압: 6~8bar

c. 아이스하키 퍽은 수동으로 단발 장전됩니다.

d. 총신의 길이는 약 940mm입니다.

e. 총신은 교체 가능합니다.

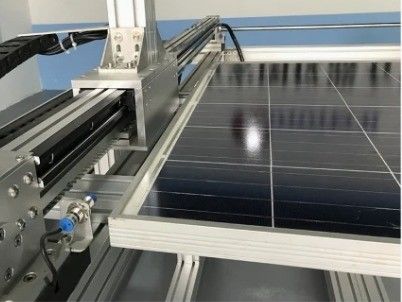

2. 이동식 위치 결정 장치

a. X축 이동 거리는 약 2100mm입니다.

b. Y축 이동 거리는 약 1000mm입니다.

C. 위치 결정 정확도≤1mm

d. 충격 면적 2000x1000mm

e. 안내 방식은 신뢰할 수 있는 수입 가이드 레일입니다.

f. 구동 방식은 수입 서보 모터 + 동기 휠을 채택합니다.

j. 위치 결정 제어 방식은 상위 컴퓨터 제어의 자동 위치 결정입니다.

3. 속도 측정 시스템 및 원리

a. 적외선 속도 센서를 통과하는 퍽의 시간을 측정하고 동시에 적외선이 차단되는 시간 t를 캡처하여 V=S/t에 따라 퍽의 속도를 계산합니다.

b. 속도계는 고정밀 적외선 속도 센서를 채택합니다.

C. 적외선 속도 센서의 정확도±5%

d. 속도 캡처 범위는 0~40m/s입니다.

e. 아이스하키 속도: 직경 25mm 퍽 속도 23.0m/s±5%

직경 35mm 퍽 속도 27.2m/s±5%

직경 45mm 퍽 속도 30.7m/s±5%

4. 아이스하키 준비 방법 및 몰드

a. 아이스하키 몰드에 물을 채우고 냉동고에 넣고, 물이 냉각되어 얼면 아이스하키 공을 분리하여 나중에 사용할 아이스하키 보관함에 넣습니다.

b. 몰드는 팽창 및 변형이 쉽지 않은 특수 재질로 만들어졌습니다.

c. 내부 공동의 직경은 25mm입니다.<1%; 35mm<1%; 45mm<1%

d. 몰드당 퍽 6개; 사양당 최소 2세트의 몰드

e. 몰드 공동 가공 기술은 고정밀 CNC 공작 기계로 가공됩니다.

f. 아이스하키 퍽의 직경은 25mm입니다.<5%; 35mm<5%; 45mm<5%

g. 아이스하키의 무게는 7.53g입니다.<5%; 20.7g<5%; 43.9g<5%

h. 냉장고 -10 °C

포장 및 배송:

자주 묻는 질문:

A: 저희는 중국 광둥성 동관시에 있는 공장입니다. 선전 또는 광저우 근처입니다.Q: 공장입니까 아니면 무역 회사입니까?

Q: 어떤 종류의 인증을 가지고 있습니까?

A: ISO9001 인증, CE 인증.

Q: 제품의 리드 타임은 어떻게 됩니까?

A: 일반적으로 보증금을 받은 후 7-15일입니다.

Q: 지불 조건은 어떻습니까?

A: T/T, 현금, 웨스턴 유니온 또는 L/C.

Q: 보증 기간은 어떻습니까?

A: 1년 보증, 엔지니어가 현장에서 기계를 가르쳐 줄 수 있습니다.
