고체 절연 재료 전기 강도 시험기 IEC60243-1 랩 테스터

고체 절연 재료 전기 강도 시험기 IEC60243-1 Lab Teter

표준 준수:

GB1408.1, IEC60243-1 "고체 절연 재료의 전기 강도 시험 방법 - 전력 주파수에서의 시험", GB1408.2, IEC60243-2 "고체 절연 재료의 전기 강도 시험 방법 - 해당 DC 전압 시험" GB/T1695-2005 "가황 고무의 전력 주파수 파괴 전압 및 내전압 결정" GB/T3333 GB12656 및 ASTM D149 시험 표준의 요구 사항을 충족합니다.

적용 범위:

주로 플라스틱, 필름, 수지, 운모, 세라믹, 실리콘, 유리, 절연 페인트 등과 같은 고체 절연 재료에 적용하여 공기 또는 액체 매체에서 전력 주파수(48-62Hz) 또는 해당 DC 전압에서 파괴 강도 및 내전압 시간을 측정합니다. 연속적이고 균일한 전압 상승 또는 단계별 전압 상승에 적합하며, AC/DC 전압을 샘플에 가하여 파괴될 때까지 파괴 전압 값을 측정하고 샘플의 파괴 강도를 계산합니다. 급속 전압 상승 방법을 사용하여 전압을 지정된 값으로 높이고 일정 시간 동안 유지하여 샘플이 파괴되지 않도록 합니다. 이 때 지정된 값을 샘플의 내전압 값으로 설정합니다.

사용법:

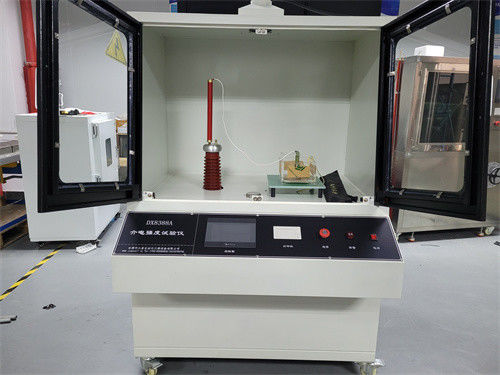

방전 막대를 꺼내고, 텔레스코픽 막대를 똑바로 세우고, 접지 클립의 다른 쪽 끝을 방전 막대의 금속 프로브 구멍에 삽입한 다음 접지 클립을 기기 접지 단자 A 또는 B에 고정합니다. 절연 핸들을 기기 하우징에서 최대한 멀리 잡고, 일어서서 약간 앞으로 구부리고, 시험 상자의 유리문을 열고, 금속 프로브를 사용하여 고전압 변압기의 출력 전압 균등화 볼, 샘플의 전극 및 커패시터의 고전압 단자를 차례로 터치합니다. (필요한 경우, 방전이 완료된 후 멀티미터를 AC 전압 모드(AC20V)로 사용하여 전극과 인체 사이의 전압이 36V 미만인지 테스트하여 잔류 전압이 완전히 방전되었음을 나타냅니다.)
주의사항: 각 실험 후 샘플을 꺼내기 전에 미리 완전히 방전해야 합니다. 방전 중 각 방전 지점에서의 접촉 체류 시간은 2초를 초과해야 합니다.

안전 지침:
1. 장비에는 별도의 보호 접지선이 장착되어야 합니다. 접지 보호는 주로 샘플의 파괴로 인해 주변 지역에 발생하는 강한 전자기 간섭을 줄이는 데 사용됩니다. 또한 컴퓨터가 제어력을 잃는 것을 방지할 수 있습니다.
2. 실험 장비의 회로에는 과전류 보호, 전압 손실 보호, 누설 보호, 단락 보호, DC 시험 방전 경보 등을 포함한 여러 보호 조치가 장착되어 있습니다.
3. 접지 요구 사항: 별도의 접지가 필요하며, 접지는 국가 표준을 준수해야 합니다. 금속 막대는 지하 1.5미터 이상 깊이로 매설해야 합니다.
4. 실험 장비의 회로에는 과전류 보호, 전압 손실 보호, 누설 보호, 단락 보호, DC 시험 방전 경보 등을 포함한 여러 보호 조치가 장착되어 있습니다.

환영합니다 저희 공장을 방문하여 구경하세요!

저희 서비스

*컨설팅 지원.

*샘플 테스트 지원.

*공장 방문

*교육 지원

*설치 지원

*24시간 7일 서비스

원스톱 물류:
장비는 나무 상자에 넣고, 충격 흡수, 충격 저항, 열 밀봉이 우수하며 무독성, 무취, 습기 부식 저항, 투명성의 장점이 있는 버블 필름으로 덮여 있습니다. 원스톱 종합 서비스로 안심할 수 있습니다.
