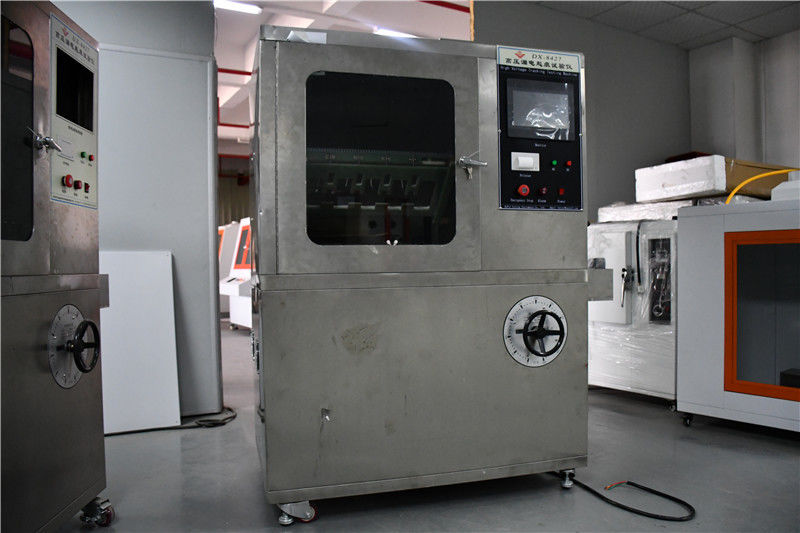

DX8427 고전압 누출 추적 테스트 기계

1적용 범위:

주로 전기 및 전자 제품, 가전제품 및 그 재료의 전기적 흔적 및 부식 저항성을 시험하는 데 적합합니다.액체 오염물질 및 기울어진 표면 표본의 사용을 전력 주파수 (48Hz-62Hz) 에서 시뮬레이션하는 것전기화 및 부식 저항을 측정함으로써 가혹한 환경 조건에서 사용되는 전기 단열 재료의 저항 수준을 평가합니다.전기제품의 습기와 불순물의 영향 하에서, 격리 누출은 서로 다른 극의 전하 부위 또는 전하 부위와 지상 된 금속 사이에 발생할 수 있습니다.또는 배출로 인한 물질 침식이 테스트는 절연 물질에 대한 위의 상황을 시뮬레이션하는 파괴적인 테스트입니다.전기장과 정해진 전압의 물을 포함하는 불순물의 작용으로 방열제의 상대적 누출 저항과 표시를 측정하고 평가하는 데 사용됩니다.그것은 전기 및 전자 제품, 리레 소켓, 변환 스위치 커버, 접촉기,등등.

2, 표준을 준수:

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", 고무에 적용되는 단열 재료의 AC/DC 누출 추적 테스트 표준에 명시된 시뮬레이션 시험 항목,플라스틱 및 다른 전기 단열 물질, 예를 들어 기울기 평면 방법- 실리콘 고무 테스터와 실리콘 테스터의 5 세트의 표준.

3기술 매개 변수:

전극: 0.5mm 두께 재료: 스테인리스 스틸

상위 및 하위 전극 사이의 거리는: 50.0mm ± 0.1;

시험 전압: 100V~6000V 단계 없이 조절할 수 있습니다.

전압 조절기: 출력: 0~250V에서 조절할 수 있으며, 용량은 5KVA입니다.

회로 전류가 60mA일 때 출력 전압을 차단한다.

시험시간: 6시간

떨어뜨리는 정확도: 0.5%

전압 안정성: ± 1%

고정밀 전압 조절기: 출력 AC220V. 전력 6000W. 정확도 ± 1%

시험 트랜스포머: 용량은 5KVA. 최대 출력 전압 AC6000V (또는 DC6000V 선택)

추적 탐지: GB/T6553-2003/4 표준에 따라1.2, 전압 (2.5kV, 3.5kV 및 4.5kV) 을 적용하고 오염 된 액체를 특정 흐름 속도에 떨어 뜨립니다. 전류가 흐르지 않고 6 시간 동안 60mA 이하라면 통과된 것으로 간주됩니다.

떨어뜨리는 장치: 랄프 정밀 회전 펌프, 분당 0.00185-20 밀리리터 흐름 범위, 분당 0.1-50 회전 작업 속도,그리고 흐름 정확도 오류는 0보다 작습니다.0.5%

출력 전압: AC/DC (교환 가능)

케이스: SUS304 스테인리스 스틸 (브러시 표면) 으로 만들어집니다.

하수 탱크는 316 스테인레스 스틸로 만들어졌으며 밀폐 장치가 장착되어 있습니다.

부피는 0.56m3, 스튜디오 부피: 900L * 650W * 950H (mm);

기기 크기: 1200L * 750W * 1800H (mm), 길이 750 * 너비 1180 * 높이 1760mm, 나무 상자 890 * 1320 * 1900
