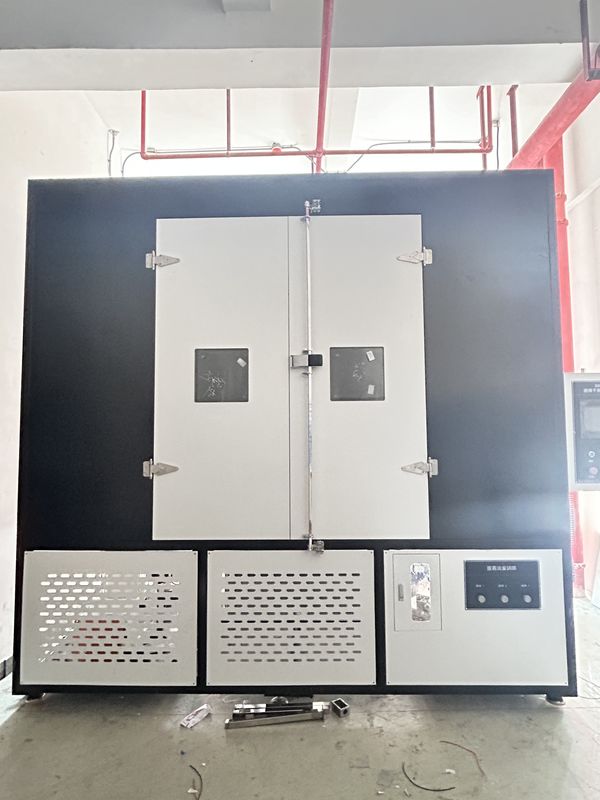

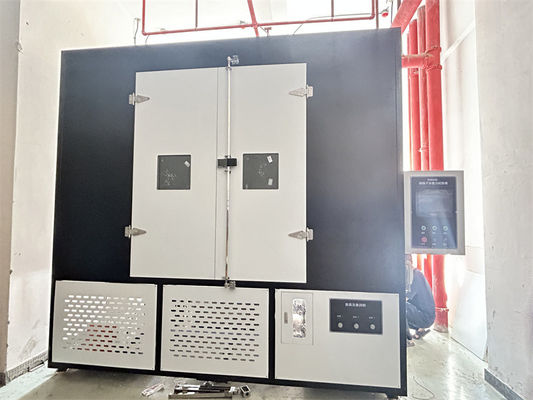

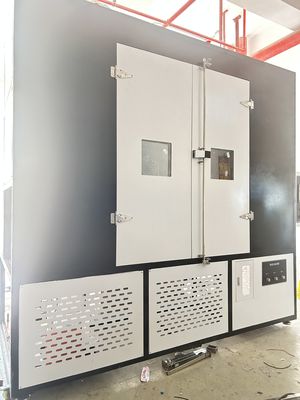

IEC62730-2024 5000hrs 단열기 소금 안개 캘리브레이션 다중 스트레스 테스트 기계

IEC62730-2024,IEC62217-2012 폴리머 일제 5000hrs 다중 스트레스 테스트 기계

1시험 표본: 500mm에서 800mm 사이의 미끄러짐 거리를 가진 동일한 설계의 두 개의 시험 단열체,

2절차: 20M3을 초과하지 않는 부피의 밀폐, 습기, 부식 저항성 시험 챔버에서 테스트를 수행합니다. 그림 B1은이 시험 챔버의 계획 도표입니다.

3실험용 장비들을 관찰하기 위해 wipers와 이동 가능한 자외선 필터를 위한 별도의 관찰 구멍.

4시험 조건: 그림 B2에서 보여준 바와 같이, 약 5000시간 동안 반복되는 다양한 스트레스 사이클이 단열기에 적용됩니다. 장비 사이클 테스트 동안,시험 표본은 온도 변화와 응축에 노출되어야 합니다..

5그림 B3에서 보여준 바와 같이, 시험은 시험의 중앙에 수직으로 설치되며, 시험 표본의 인접한 우산 가장자리와 상단 사이에는 최소 400mm의 거리가 있습니다.실험이 시작되기 전에 시험 표본과 벽과 바닥 사이에, 시험 표본은 이온화 물로 청소해야 합니다.

7비슷한 크리페이지 거리를 가진 최대 세 쌍의 샘플을 동시에 테스트 할 수 있습니다.

8전압: 시험 표본의 미끄러짐 거리를 (mm) 34.6로 나눈 값 (단계 전압에 기초하여 계산된 20mm/KV의 미끄러짐 거리에 해당한다)

9전력 회로에서 연속 음전류 부하가 250mA (r.m.s) 이면 1초 동안 고전압 쪽의 최대 전압 하락은 5%를 초과해서는 안 됩니다.보호 수준은 1A (r) 로 조정해야 합니다..m.s)

10태양광 시뮬레이션: 시뮬레이션된 태양 광선은 명소 출력 6500W의 엑센론 활등으로 제공되며 두 개의 보로실리케이트 유리 필터로 장착되어 있습니다 (예제 B.4 참조),크세논 활등과 시험 표본 사이의 거리는 약 480mm

11각 실험의 시작에서 새로운 램프와 필터를 사용해야 합니다. 실험 중에 필터를 교체할 때 (그리고 램프도 필요하다면)램프 제조업체의 권고에 따라 수행되어야 합니다..

DX8428 단열기 다중 스트레스 테스트 기계.pdf
