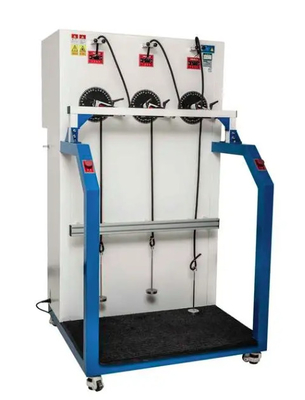

와이어 및 케이블 두 개의 3 개의 바퀴 굽기 테스트 기계 PVC 단열 케이블의 기계적 강도를 측정하기 위해

DX8393 와이어 및 케이블 두 개의 세 개의 바퀴 굽기 테스트기기

1적용 범위:

주로 450/750V 또는 그 이하의 명소전압과 두 개의 코어 이상의 PVC 단열 케이블 또는 고무 단열 및 초유연선의 기계적 강도를 측정하는 데 적합합니다.그 성능과 구조는 GB/T 5013의 국가 표준을 충족해야 합니다..2-2008, GB/T 5013.8-2008, 및 GB/T 5023.2-2008. 기기는 새로운 외관 설계, 신뢰할 수 있는 성능 및 구조, 편리한 조작, 한 기계의 이중 사용,그리고 테스트 데이터의 높은 정확성실험 데이터의 출력 및 검색을 위해 RS232, RS485 또는 이더넷 보편 통신 인터페이스를 예약하십시오. IEC60227-2:2003

2주요 기술 매개 변수:

1) 두 라운드

• 전원 공급 전압: AC 380V 3단계 4선
• 모터 전력: 200W
• 자동차 이동: ≥ 1m
• 자동차 속도: 0.33m/s (조정 가능)
• 표본 전압: 180V/450V (조정 가능)
• 표본 길이는 5000mm입니다.
• 샘플 전류: 0-35A (조정 가능)
• 계산 테이블: 15000 회전 전 설정이 가능합니다.
• 롤리 지름: φ 60 φ 80 φ 120 φ 160 φ 200 (각종 2개의 평평한 구간이 있다).
• 무거운 망치의 질량: 각각 2개, 0.5kg, 1.0kg, 2.0kg, 3.0kg, 4.0kg

2) 3륜차

• 전원 공급 전압: AC 380V 3단계 4선
• 모터 전력: 200W
• 자동차 이동: ≥ 1m
• 자동차 속도: 0.1m/s (조정)
• 표본 전압: 180V/450V (조정 가능)
• 표본 길이는 5000mm입니다.
• 샘플 전류: 0-35A (조정 가능)
• 무거운 망치 무게: 21N, 28N, 42N에 각각 두 개.
• 릴리 지름: φ 40 φ 45 φ 50개씩 두 개

3테스트:

1) 시험 표본 종류: 2개의 원자 단相, 2개의 원자 3相, 3개의 원자 3相, 3개의 원자 4相. DC 12V 신호 전류 소스가 장착되어 있습니다.

2) 시험 방법: 부하가 없으며, 단相 (두 코어), 세相 (세相 3선/세相 4선), 5개 이상의 코어를 가진 케이블18 코어 미만의 케이블은 언제든지 선택할 수 있습니다..

3) 시험 샘플 실패 검사:

• 암페미터 표시: A, B, C 단계가 끊어지고 자동으로 종료됩니다.
• 현재 표시: A/B, A/C, B/C 단회로 및 자동 종료 울림 경보
• 현재 표시: A, B, C 및 롤리 단전 경보 및 자동 종료.
• 5개 이상의 코어를 가진 샘플의 경우, 부하 전류가 적용되지 않습니다. 와이어 코어가 V-V에 연쇄로 연결되는 한, 패널 신호 소스는 12V의 DC 전압을 표시합니다.만약 단속기가 있다면, 시스템은 자동으로 멈출 것입니다.
