지붕 재료 화재 저항성 성능 불 retardant 성능 테스트 장비

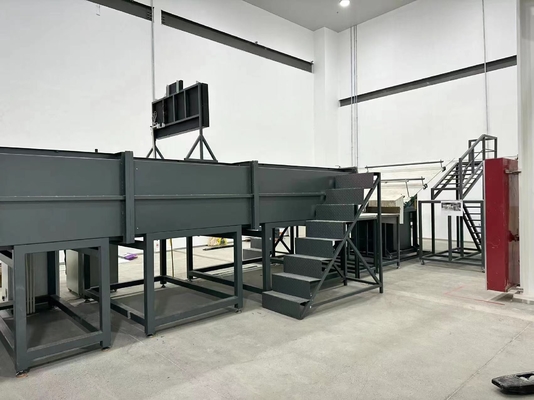

태양광 셀용 UL790 지붕재, 내화 성능, 난연 성능 시험 장비

표준:

UL 1730: 다가구 주택 및 호텔/모텔 객실의 자가 포함 생활 단위용 연기 감지기 모니터: 모터 구동 표시 장치가 주거용 그을음 조건을 감지합니다.

UL 790: 지붕 마감재 화재 시험 표준 시험 방법

IEC 61730-2 태양광 모듈 부록 A 화재 시험 불꽃 전파

ASTM F 108 - 04: 지붕 마감재 화재 시험 표준 시험 방법

NFPA 256 지붕 마감재 화재 시험

적용 범위:

이 요구 사항은 건물의 외부로 누출되어 화재를 시뮬레이션하는 모든 지붕 재료를 포함하며, 가연성 또는 불연성 기판에 설치된 지붕 재료에 사용됩니다. 실제와 유사한 조건에서 지붕 및 모듈의 내화 성능을 평가하고, A1.82m, B 2.4m 및 C 3.9m에서 시편의 등급을 평가하기 위한 것입니다. 동시에 태양광 셀 모듈의 난연 성능 시험에도 사용할 수 있습니다.

성능 매개변수:

데크의 경사는 실린더로 제어됩니다.

시험 데크는 방화판에 부착됩니다.

온도는 자동 제어 밸브를 사용하여 단계별로 조절됩니다.

시험 샘플 장착용 크기 1,300(W) x 1,000(D) x 120(H) 합판 지붕 마감재

시험판 끝에 설치된 불연 시험판은 시험판 아래의 템퍼링 생성을 차단할 수 있습니다.

크기: 1,440(L) x 940(H) mm의 스테인리스 스틸 섹터 조정판, 조정 가능한 시험 각도

프레임 앞쪽에 장착되어 처마와 코니스를 시뮬레이션하고 버너에서 시편으로 불꽃을 확장하는 불연판 어셈블리, 크기: 330(W) x 2,130(D) x 584(H) mm

실험실 외부에서 공기를 추출하기 위한 별도의 배기 덕트

공기 덕트에는 허니콤 필터가 설치되어 있고 가스 입구에는 안내 베인이 설치되어 있습니다.

환기 덕트에는 공기 흐름 방향 조정을 위한 경사 조정 패널이 장착되어 있습니다.

환기 덕트에는 시험판에 공급되는 공기 흐름이 외부 세계에 의해 방해받지 않도록 풍속을 강화하기 위한 안내판이 장착되어 있으며, 안내판은 스테인리스 스틸로 만들어졌으며 풍압 변화에 따라 위치가 변하지 않습니다.

공기 덕트 재질은 내부식성 및 고온 내성이 있는 스테인리스 스틸이며, 크기는 2,130(W) x 762(H) x 3,000(L) mm입니다.

팬은 220V, 50HZ, 3상 전기이며, 풍속을 자동으로 조절할 수 있는 역방향 시스템을 갖추고 있으며, 유량은 300m3/min입니다.

무한 가변 속도 역방향 장치, 0-100% 조정 가능

가스 버너 (간헐 화재, 불꽃 전파 및 비행 화재 시험용), 길이 1.12m, 직경 60.3mm, 시험판 쪽 측면에 12.7mm (폭) x 0.91m (길이) 슬릿이 있습니다.

가스 버너는 22,000 Btu/min (387 kWh)를 제공할 수 있으며 A, B, C의 세 가지 연소 수준에 따라 가스 유량을 자동으로 조절할 수 있습니다.

버너 상단 58.7mm에 열전대가 설치되어 888±28°C의 온도를 테스트할 수 있습니다.

시험의 안전 성능을 보장하기 위한 자동 점화 시스템, 점화 전극 고전압은 1.8kVp 질량 유량 제어기입니다.

자동 온도 제어 시스템

A, B 등급: 760±28°C (1400 ±50°F) - 21,000~22,000 Btu/min (369~387 kWh)

- C 등급: 704±28°C (1300 ±50°F) - 18,000 ~ 19,000 Btu/min (316 ~ 334 kWh) 각 가스 버너는 다른 시험 및 제어 방법을 따릅니다.

고정밀 압력 게이지 및 압력 조절 밸브로 가스 압력 제어

- LNG: MFM으로 가스 유량 정밀 측정 (공기 흐름은 자동 제어 밸브로 제어)

- LPG: 인버터 시스템을 사용하여 공기 흐름 속도 조정: 시험 데크에서 19±8 km/h (5.5m/sec)

금속 메쉬 그리드는 재료를 지지하며, 팔레트는 재료의 완전한 연소를 용이하게 하기 위해 회전할 수 있습니다.
