바닥 덮기 재료에 대한 방사성 열 흐름 테스트 장비, 연소 특성을 테스트하고 설명합니다.

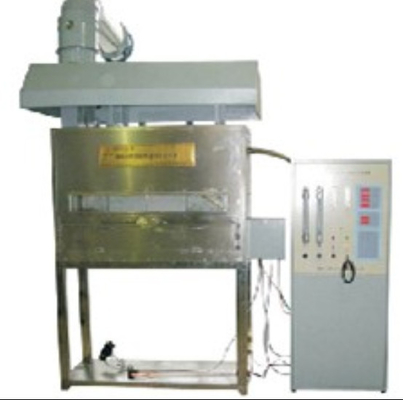

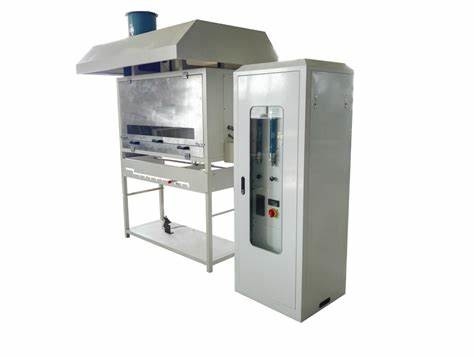

바닥재 복사열 플럭스 시험 장비 DX8401

표준 준수:GB/T11785-2005 및 ISO9239-1 "포장재 연소 성능 결정 - 복사열원 방법"의 요구 사항을 충족합니다.

적용 범위:

지정된 조건에서 작은 불꽃 점화 하에 수평으로 배치되고 경사진 열 복사장에 노출되는 바닥재를 시험하는 데 적합합니다. 모든 종류의 바닥재에 적합합니다. 예: 직물, 카펫, 코르크, 목재, 고무 시트 및 플라스틱 바닥재 및 바닥 스프레이 재료. 이 장치는 기판을 포함한 포장재의 연소 특성에 반응할 수 있으며, 백킹 재료, 하위층 재료 또는 포장재의 다른 측면의 변경은 시험 결과에 영향을 미칠 수 있으며, 실험실 제어 조건 하에서 점화에 대한 쌍별 열 반응에서 포장재의 연소 특성을 시험하고 설명하는 데 사용됩니다.

주요 기술 지표:

복사 상자는 30도 기울어져 있으며 조정 가능합니다.

입력 열 플럭스는 입력 열 플럭스로 측정됩니다.

연도 내 가스 유량은 (2.5±0.2) m/s입니다.

수온은 15°C-25°C입니다.

복사 패널의 9개 지점의 복사 플럭스는 해당 사양을 충족해야 합니다 (표준 요구 사항 참조).

배기 팬은 무단 조절 가능합니다.

특징: 컴퓨터 제어; 자동 시간 기록; 데이터 처리 기록 인쇄;

타이밍 정확도:<1s>

기술 매개변수:

열 플럭스 미터 측정 범위: (0-15) Kw/m2;

열 플럭스 미터 정확도: ±0.2Kw/m2;

열 플럭스 미터 정확도:<±3%;

열 복사 고온 측정 범위: 400-600 °C, 정확도 ±0.5 °C;

흑체 온도 오차: ±5°C;

연기 배출 속도: (2.5±0.2) m/s;

연기 배출 용량: (39-85) m3/min;

다공성 내화 복사판 크기: 300mm×450mm, 약 900°C의 고온을 견딜 수 있습니다.

열전대: K형 스테인리스 스틸 아머드 열전대, 직경 3.2mm;

열 플럭스 분포 요구 사항: 200mm에서: (9.1±0.4) KW/m2;

400mm에서: (5.0±0.4)KW/m2;

600mm에서: (2.4±0.2)KW/m2;

연소 가스: 프로판 가스 (사용자 제공);

연소 가스 유량: (0.026±0.002) L/S;

연소 토치: 외경 ¢10mm, 내경 ¢6mm, 토치 튜브에 35개의 0.7mm 구멍;

화염 높이: 60~120mm 조절 가능;

점화 시스템: 고전압 전자 점화;

강력한 배기 시스템: 이 기계에는 강력한 배기 팬이 장착되어 있으며, 시험이 완료되면 배기 팬 시스템을 시작하여 배기 가스를 외부로 배출합니다.

제어 상자/연소 상자 재질: 신뢰할 수 있는 (t=1.2mm) 304 스테인리스 스틸 판 사용, CNC 공작 기계 가공 및 성형, 아크 모양이 아름답고 관대합니다.

토치: 당사에서 제조, 304 스테인리스 스틸 재질, GB/T11785 표준 요구 사항 완벽 준수.

기타 기계 부품은 304 스테인리스 스틸 또는 A3 재질 강화 도금, 부식 방지 및 녹 방지 처리되었습니다.

전원 전압: AC220V±10%, 50Hz;

최대 전력: 5KW;

연소 상자 크기: L1420*W1200*H2300(mm)

제어 상자 크기: 길이 × 너비 × 높이 (2.2× 1.2× 2.4) m;

장비 무게: 350Kg.

장비 구성: 주로 연소 상자와 제어 상자의 두 부분으로 구성됩니다.
