건물 구성 요소 화재 저항 시험 수직 오븐 및 수평 오븐

DX8364 건물 구성 요소의 화재 저항 시험 수직 오븐 및 수평 오븐 (EN13381-8)

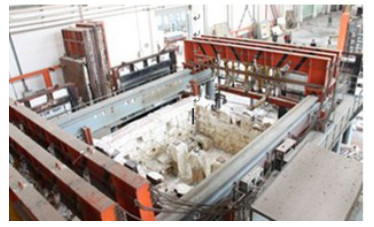

수평 오븐:

테스트 범위:

1. 단면 불면적 3000×3000mm (mm) 의 철근 콘크리트 지지벽, 보호층 (불 retardant coatings) 을 가진 철강 구조 지지벽,가벼운 강철 기일판 부하 벽, 접착제 부착 벽 등, 벽 내부의 다른 섹션과 다른 너비와 함께 선택 된 점의 온도 결정.

2- 부하를 지지 않는 벽의 불에 저항하는 재구성 피팅의 화재 저항 테스트

오븐의 순차 크기는 4200×4800×1500 (mm) 이며, 표본의 불면적은 4200×4800 (mm) 이다.

시험 범위: 동일한 작업 조건에서 동시에 대칭 및 비대칭 구조 샘플의 불 저항 성능을 감지 할 수 있습니다. 예를 들어: 불투명 문과 창문,유리, 방화성 봉쇄 재료 등, 또한 대형 방화성 파티션 및 초대 방화벽과 같은 방화성 파티션 구성 요소에 대한 방화성 테스트를 수행 할 수 있습니다.방화성 유리 벽벽 및 방화성 롤러 셔터, 고효율으로 여러 가지 다른 또는 비슷한 샘플을 동시에 테스트 할 수 있습니다.

3- 로드 베어링 컬럼의 불 저항을 위한 지능형 시험 장치

오븐의 순 크기는 3000 × 3000 × 4700 (mm) 이며, 표본의 불 높이는 3000 ~ 4600mm (기둥의 총 높이는 3600 ~ 5200mm) 이다.표본의 최대 가로단 크기는 800 mm × 800 mm 또는 Φ800 mm입니다..

총 축적 부하는 15000kN이고, 상부와 하부 특기 부하는 각각 1000kN이다.

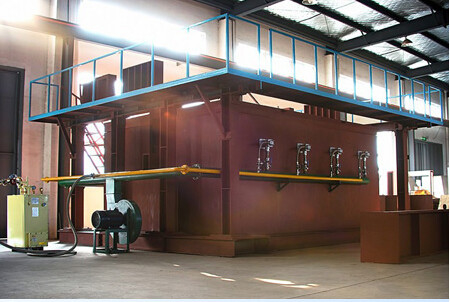

수평 오븐:

테스트 범위:

1. 단면 불면적 3000×3000mm (mm) 의 철근 콘크리트 지지벽, 보호층 (불 retardant coatings) 을 가진 철강 구조 지지벽,가벼운 강철 기일판 부하 벽, 접착제 부착 벽 등, 벽 내부의 다른 섹션과 다른 너비와 함께 선택 된 점의 온도 결정.

2- 부하를 지지 않는 벽의 불에 저항하는 재구성 피팅의 화재 저항 테스트

오븐의 순차 크기는 4200×4800×1500 (mm) 이며, 표본의 불면적은 4200×4800 (mm) 이다.

시험 범위: 동일한 작업 조건에서 동시에 대칭 및 비대칭 구조 샘플의 불 저항 성능을 감지 할 수 있습니다. 예를 들어: 불투명 문과 창문,유리, 방화성 봉쇄 재료 등, 또한 대형 방화성 파티션 및 초대 방화벽과 같은 방화성 파티션 구성 요소에 대한 방화성 테스트를 수행 할 수 있습니다.방화성 유리 벽벽 및 방화성 롤러 셔터, 고효율으로 여러 가지 다른 또는 비슷한 샘플을 동시에 테스트 할 수 있습니다.

3- 로드 베어링 컬럼의 불 저항을 위한 지능형 시험 장치

오븐의 순 크기는 3000 × 3000 × 4700 (mm) 이며, 표본의 불 높이는 3000 ~ 4600mm (기둥의 총 높이는 3600 ~ 5200mm) 이다.표본의 최대 가로단 크기는 800 mm × 800 mm 또는 Φ800 mm입니다..

총 축적 부하는 15000kN이고, 상부와 하부 특기 부하는 각각 1000kN이다.

적용 범위:그것은 벽, 빔, 기둥, 바닥, 천장 및 지붕과 같은 부하를 지탱하는 및 부하를 지탱하지 않는 구성 요소에 적합하며 다른 구조물, 액세서리 또는 구조물은 참조로 사용될 수 있습니다.이 시험 기계는 GB/T9978의 모든 구성 요소의 시험에 적합합니다..1~9 및 ISO834-1~9 표준

적용 범위:그것은 벽, 빔, 기둥, 바닥, 천장 및 지붕과 같은 부하를 지탱하는 및 부하를 지탱하지 않는 구성 요소에 적합하며 다른 구조물, 액세서리 또는 구조물은 참조로 사용될 수 있습니다.이 시험 기계는 GB/T9978의 모든 구성 요소의 시험에 적합합니다..1~9 및 ISO834-1~9 표준

주요 매개 변수

실험실: 4.5M (길이) x 4.5M (폭) x 3.5M (높이) 높은 온도 단열 재료의 실내 사용

로딩 장치: 건물 내의 오버헤드 크레인을 이동시키기 위해 기계적 로딩이 채택됩니다. 동질적, 중앙적, 중추적 또는 특기적 로딩을 시뮬레이션 할 수 있습니다.

지원 프레임: 프레임에 있는 윙 브래킷에 4개의 롤러로 연결된다.

열쌍: 오븐 열쌍, 뒷면 열쌍, 이동 열쌍, 내부 열쌍 및 주변 온도 열쌍을 포함하여 다양한 영역에 분산됩니다.

오븐 압력 측정 프로브: T 모양 측정 프로브, 측정 정확도 ± 2Pa

표본 간격 측정 프로브: 6mm 지름 ± 0.1mm 지름 ± 0.2mm 지름

연소 시스템: 가스 분배 시스템 (10m 이내에), 불 투사기 (최소 20) 및 조절 밸브

연소 가스 소스: 95% 이상의 순수성 프로판, 액화 가스 (사용자 제공)

가스 흐름: 0~100L/min 측정 정확도 2.5등급

공기 흐름: 0~50m3/min 측정 정확도≤±0.5m3/min

가스 탱크 용량: ≥50kg×6

오븐 온도 조절 시스템: 최대 샘플링 포인트는 10점입니다.

환기 시스템 및 제어 덤퍼 등

표본의 반발면에서의 방사열 측정 범위: 0~10W/cm2

온도와 압력 조절은 컴퓨터의 RS485을 제어 시스템에 연결하여 이루어집니다.그리고 열쌍과 압력 센서와 같은 연소 테스트 센서의 DC 출력 전압은 디지털 형태로 변환됩니다., 그 다음 컴퓨터 시스템에 전송되어 표시 및 저장됩니다.
