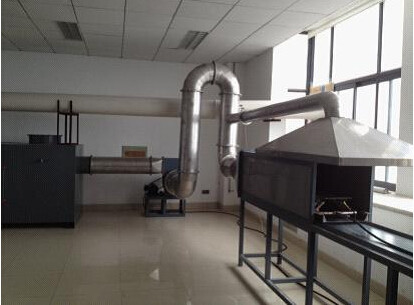

도로의 프로판 연소 성능 테스트용 도로 프로판 연소 성능 테스트 장비

DX8332B 도로 프로판 연소 성능 시험 장비

적용 범위: 석탄 광산 직물 전체 코어 난연 컨베이어 벨트의 도로 프로판 연소 성능 시험에 주로 사용됩니다. MT914-2008 "석탄 광산용 직물 전체 코어 난연 컨베이어 벨트"에 따라 도로 프로판 연소 성능을 시험했습니다. 강력한 배기 시스템을 채택하고 배기 팬 시스템을 시작하여 수막 활성탄 정화 처리를 통해 배기 가스를 배출하여 국가 배출 기준을 충족합니다.

장비 구성: 메인 제어 상자, 송풍 장치, 연소 브래킷, 연소 토치 네 부분으로 구성됩니다.

제어 상자는 분리 가능합니다.

배기 팬의 공기 정화: 배기 덕트를 배기 덕트에 설치한 후 공기가 도로를 통과하고 제어 밸브로 공기 흐름을 제어합니다.

프레임 재질은 304 스테인리스 스틸 사각 용접으로 제작되었으며, 제어 상자는 (t=1.2mm) 정전기 강판으로 제작되었으며 표면은 플라스틱 스프레이 처리되어 더욱 매끄럽고 아름답습니다.

토치: SUS304 재질, 당사 자체 제작.

제어 시스템:

6.1 제어 상자는 릴레이 제어 시스템을 채택하고 모든 전자 부품은 국내 유명 브랜드로 제작되어 기계의 작동 성능과 감지 정확도를 더 잘 보장할 수 있습니다.

6.2 온도는 수입 지능형 P.I.D. 온도 조절기(자동 계산 기능 포함)와 고정밀 PT100 열전대 센서 및 타이머를 채택합니다.

6.3 장비에는 다음과 같은 안전 보호 장치가 있습니다: 전력 과부하 보호, 단락 보호, 제어 루프 과부하 보호, 초고온 보호.

주요 기술 매개변수:

1 도로: 챔버로 구성되며, 외부 벽은 25mm 내화 재료로 구성되고, 입구 크기는 460mmx460mm, 길이는 1676mm이며, 두께 1.5mm의 스테인리스 스틸 테이퍼 커넥터로 직경 300mm의 배기 파이프에 연결됩니다.

2. 배기 후드: 두께 1.5mm의 스테인리스 스틸로 구성되며, 시험 챔버 바로 위에 배치되어 시험 과정 중 용광로 입구 외부에서 확산되는 연기를 추출하는 데 사용됩니다;

3. 브래킷: 컨베이어 벨트 샘플을 고정하는 데 사용되며, 시험대 사양: 길이 1500mm, 너비 220mm, 높이 160mm, 직경 10mm의 강봉으로 구성됩니다.

4. 페난 버너: 6개의 연소 인젝터로 구성되며, 인젝션 헤드는 45도 각도로 안쪽으로 기울어져 있습니다.

5. 시험 연료: ≥ 95% 프로판 가스(사용자 제공);

6. 샘플: 난연 컨베이어 벨트

7. 계량 장치: 시험 전후 컨베이어 벨트 샘플 및 가스 실린더의 무게를 측정하는 데 사용됩니다; 30kg/0.001kg

8. 풍속계: 챔버 바닥에서 310mm, 챔버 입구에서 285mm 떨어진 중심선에 배치됩니다;

9. 열전대: K 타입, 외부 직경은 3mm 이하; 와이어 직경은 0.5mm, 정확도는 Class II 이상, 측정 범위는 1300°C;

10. 온도 제어 시스템: 컴퓨터 제어, 열전대에서 생성된 밀리볼트 신호는 신호 조정 보드로 전송되고, 아날로그 신호는 데이터 수집 카드를 통해 디지털 신호로 변환된 후 컴퓨터 소프트웨어에 의해 제어 및 보고됩니다;

11. 타이머: 해상도: 0.1S, 오차는 1s/h 이하

12. 연료 유량계: 35~350L/H 조절 가능한 제어 정확도 ±2L/h

13. 연료 소비량 제어 정확도: 565±2g/50min

14. 전원 전압: AC380V 50Hz 삼상 오선식 시스템;

15. 전력 소비량: 4.01KW;

16. 시험 환경 온도: 5°C--30°C

17. 수직 회전 6800*4400*2700mm 또는 수평 직선 9500*1800*2700mm
