제품 상세 정보:
|
| 표준: | GB/T18380.31-2008 및 IEC60332-3-10-2018 | 적용 범위: | 수직으로 설치된 번들 와이어, 케이블 또는 광 케이블 |
|---|---|---|---|
| 기능: | 수직으로 설치된 묶인 케이블의 능력을 평가하는 데 사용됩니다. | 와이드 스테인레스 스틸 사다리 사이즈: | 500(폭) X3500(높이), 1개 |
| 표준 스테인리스 스틸 사다리 크기: | 800(폭) X 3500(높이), 1개 | 연소실의 외부 치수: | 1120(W) X2195(D) X5077(H)mm |
| 컨트롤 박스의 외형 치수: | 1280 (W) X770 (D) X1200 (H) mm | 전원 공급: | AC 220V, 50/60Hz, 2A |
| 강조하다: | 케이블 묶음 연소 테스트 장비,선 묶음 연소 테스트 장비 |
||

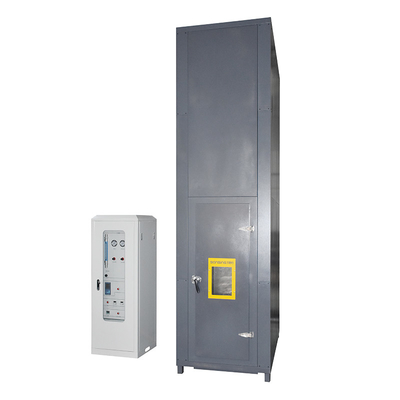

DX8349W원통 및 케이블 펀들 연소 테스트장비

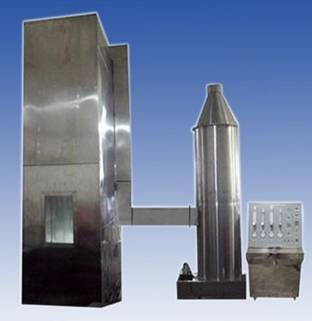

적용 범위:수직으로 설치된 묶인 전선, 케이블 또는 광 케이블이 지정된 조건에서 수직 화염 전파를 억제하는 능력을 평가하는 데 사용됩니다.사용 중 연기와 먼지 제거 타워와 협력해야 할 필요성전체 기계는 여러 부분으로 구성되어 있습니다. 테스트 챔버, 공기 소스, 철강 사다리, 방출 정화 시스템, 발화 소스 등이 포함됩니다.
표준을 준수합니다: GB/T18380.31-2008 및 IEC60332-3-10-2018에 따라 "화염 조건에서 케이블 및 광 케이블에 대한 화재 시험 - 31부:융합된 와이어 및 케이블의 수직 설치에 대한 시험 장치 수직 화염 확산 시험 보고서", GB/T18380.32-2008/IEC60332-3-21을 충족시킬 수 있습니다.212000 "화염 상태에서 케이블 및 광 케이블에 대한 화재 시험 - 부분 32: 묶인 와이어 및 케이블의 수직 설치 화염 수직 확산 시험 A F/R 클래스" GB/T18380.33-2008/IEC 60332-3-222000 "화염 조건에서 케이블 및 광 케이블에 대한 화재 시험 - 부분 33: 수직으로 설치된 묶인 케이블 및 케이블에 대한 수직 화염 확산 시험 - 클래스 A", GB/T18380.35-2008/IEC 60332-3-242000 "화염 상태에서 케이블 및 광 케이블에 대한 화재 시험 - 부분 35: 수직으로 설치된 묶인 케이블 및 케이블에 대한 수직 화염 확산 시험 - C급" GB/T18380.36-2008/IEC60332-3-252000 "화염 상태에서 케이블 및 광 케이블에 대한 화재 시험 - 36부: 수직으로 설치된 묶인 케이블 및 케이블에 대한 화염 확산 시험 - D 클래스".
기술 매개 변수:
1시험 상자: 실험 장치는 너비 (1000±100) mm, 깊이 (2000±100) mm, 높이 (4000±100) mm의 자부족 상자여야 합니다.실험실의 뒷벽과 양쪽은 약 0의 열 전달 계수를 가져야 합니다..7W? M-2? K-1 열 단열, 1.5mm 두꺼운 USU304 스테인리스 스틸 판, 65mm 두꺼운 단열 광섬유 중간에 포장, 1.5mm 두꺼운 USU304 스테인리스 스틸 판 외부
2공기 출처:
공기 입구에는 디지털 공기 속도 기하계기가 장착되어 있으며, 공기 가스의 흐름 속도는 (5000±500) L/min입니다.
실험이 끝나면: 한 시간 동안 불을 끄고 나서도 표본이 여전히 타는 경우, 경보와 비가 내리는 장치를 사용하여 강제로 연소를 중지합니다.
3강철 사다리 종류: 너비 (500±5) mm, 표준 강철 사다리 너비 (800±10) mm, 넓은 강철 사다리 재료 USU304 스테인리스 원형 강철
4방출 정화 장치:
시험 상자의 상부는 디지털 기압계로 장착되어 있어 바람 속도가 8M/S 미만이고 시험 상자 내부의 공기 흐름에 영향을 주지 않도록 한다.

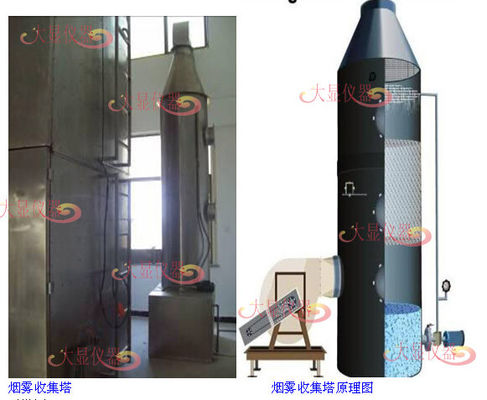

연기를 수집하고 연기와 먼지를 씻는 장치: SUS304 스테인리스 스틸, 지름 800mm, 높이 3500mm.
발화원
1종류: 발화 소스는 벨트 타입의 프로판 가스 노즐 하나 또는 두 개와 그 수송 수량계 및 벤투리 믹서기를 포함해야합니다.화재 공급 표면은 직경 1의 242 개의 구멍을 뚫고 평평한 금속 판이 있어야합니다.32mm, 중앙 거리는 3.2mm이다. 이 구멍은 각 줄에 81, 80, 그리고 81이 있는 세 개의 겹겹이 배열되어 257×4.5mm 범위 내에서 명목 크기로 배포되어 있다. 또한,화염 투사기의 양쪽에 작은 구멍이 열립니다.모든 스프레이 램프는 프로판과 공기의 흐름 속도를 조절하는 정확한 장치가 장착되어야 합니다.회전 흐름 미터 또는 질량 흐름 미터를 사용할 수 있습니다.
2발화원자 위치 노즐은 기평적으로, 케이블 표본의 앞면으로부터 (75±5) mm, 시험 상자 밑부분으로부터 (600±5) mm 떨어진 곳에 배치되어야 합니다.그리고 강철 사다리의 축과 대칭스프레이 램프의 발화점은 강철 사다리의 두 수평 막 사이에 중앙에 위치하고 샘플의 하단에서 적어도 500mm 떨어져 있어야합니다.
기술 매개 변수:
1시험 상자 안의 크기는 1000 (W) X2000 (D) X4000 (H) mm이며, 중앙에 미네랄 울 물질 상자가 채워져 있습니다.
2상자의 바닥에 800 (W) X400 (D) mm의 공기 흡입 공간이 있으며, 앞 벽에서 150 mm 떨어져 있습니다.
3상단 배기가스 공간은 300 (W) X1000 (D) mm입니다.
4넓은 스테인레스 스틸 사다리 크기 500 (W) X3500 (H), 1 조각
5표준 스테인레스 스틸 사다리 크기 800 (W) X3500 (H), 1 조각
6. 두 스트립 표준 프로판 연소 장치
7두 개의 벤투리 가스 혼합 장치
8압력 측정기 및 압력 절감 밸브 장치, 0.1Mpa에 프로판과 공기 압력을 조정 할 수 있습니다.
9회전 도량 측정기를 사용하여 가스 흐름 속도를 조정하고 설정
10이 상자에는 사용자들이 꼭대기에서 검사할 수 있는 철강 사다리와 릴링이 있습니다.
11수동으로 공기원을 닫을 수 있는 볼 밸브를 갖추고 있습니다.
12. 자동으로 연소 테스트 시간을 설정 하 고 자동으로 그 시간에 가스 소스를 차단
13박스의 내부 벽에 있는 열 쌍은 박스 내부의 온도를 표시 할 수 있습니다
14연소 방의 외부 차원: 1120 (W) X2195 (D) X5077 (H) mm
15제어 상자의 외부 차원: 1280 (W) X770 (D) X1200 (H) mm
16전원 공급: AC 220V, 50/60Hz, 2A
17가스 소스: 프로판, 공기 (고객 스스로 제공)
