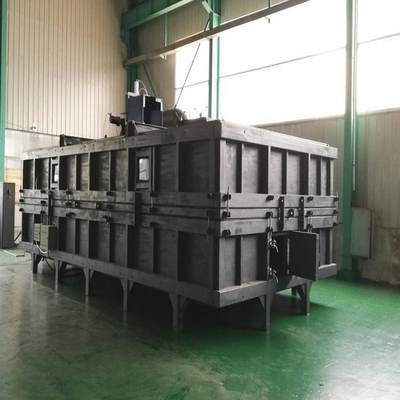

DX8785 지붕 시스템 바람 저항 테스트 기계, 지붕 바람 저항 테스트 장비

DX8785 R지붕 시스템 풍압 저항 시험기, 지붕 풍압 저항 시험 장비

[시험 항목]정적 지붕 풍압 시험, 동적 지붕 풍압 시험, 금속 지붕 풍압 인장 시험, 금속 지붕 물리적 특성.
[적용 표준]
GB/T 31543 "단층 멤브레인 지붕 시스템의 풍압 저항 시험 방법", JGJ 255 "채광 지붕 및 금속 지붕 기술 사양", GB50896 "프로파일 금속 시트 엔지니어링 적용 기술 사양", GB 12952 "PVC 방수 멤브레인", FM 4471 "1급 판넬 지붕 인증 표준", ANSI FM 4474 "정/부압법을 이용한 모의 지붕 시스템 풍압 저항 시험", ETAG006: 기계식 고정 유연 지붕 방수 멤브레인 시스템에 대한 유럽 기술 인증 지침>
[기술 매개변수]
● 풍압 제어 범위: -10000Pa~10000Pa, 정확도: 0.5%
● 공기 유량 시험 범위: 0~360m³/h, 정확도: 2.5%
● 수량 시험 범위: 0~6500L/h (선택 사항), 정확도: 등급 2.5
● 변위 시험 범위: 0~80mm, 정확도: 등급 0.1
● 압력 펄스 공정 시간 제어 편차: 부스트: 0.7~1.0s, 연속: 2~3s, 벅: ≥4s
● 사이클 수: 임의로 설정 가능하며, 주파수 제어 정확도는 100%
● 최대 시편 크기: 7300×3700mm
● 최대 음압 하중 설계값은 임의로 설정 가능하며, 가압 공정의 기본 방법은 표준 방법이며, 가압 공정 프로그램의 확장 요구 사항도 인위적으로 사용자 정의할 수 있습니다.
● 전원 요구 사항: AC 380V, 65kW
● 바닥 공간: 길이×너비× 높이=10500×6500×4800mm

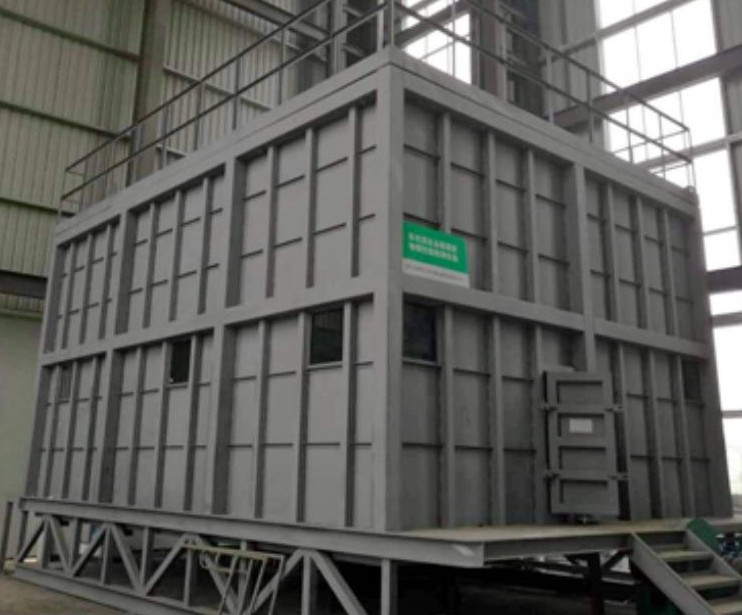

금속 지붕 풍압 저항 시험기
표준:
GB/T 15227-2007
GB/T 34555-2017
광동성 표준 DBJ/T 15-148-2018 "강풍 발생 지역 금속 지붕 기술 규정"
캐나다 표준 A123.21-04 "기계식 고정 멤브레인 지붕 시스템의 동적 풍압 저항에 대한 표준 시험 방법"
호주 표준 AS 4040.3-2018 "시트 지붕 및 벽 클래딩 시험 방법 방법 3: 사이클론 지역의 풍압 저항"
박막 지붕 및 벽 클래딩 시험 방법 파트 3: 허리케인 지역의 풍압 저항
원리:
두 개의 정압 상자를 채택하고 금속 지붕을 중간에 끼웁니다. 독립적인 압력 발생 공기 공급원 및 파이프라인 시스템 및 수로 시스템과 연결하여 건물의 금속 지붕의 기밀성 및 수밀성 성능 시험, 정적 풍하중 및 동적 풍하중 성능을 완료하고 금속 지붕 구조 내부 각 층의 실시간 풍압 모니터링을 완료하는 것이 주요 기능입니다.
주요 특징:
현대적인 고급 산업용 컴퓨터 분산 제어 기술(DCS), 팬 AC 주파수 변환 속도 조절 기술, 지능형 계측기 통신 기술, 지능형 밸브 구동 기술, 컴퓨터 자동 제어 기술, 그래픽 기술, 실시간 데이터베이스 기술을 채택하고 통합합니다.
컴퓨터 모니터링 소프트웨어 시스템은 동적이고 사실적인 그래픽 디스플레이, 부드럽고 정확한 공정 제어, 풍부한 데이터 조회 및 인쇄, 친근한 인간-기계 대화를 제공합니다.
정확한 데이터, 자동 제어, 간단한 작동, 안정성 및 신뢰성, 긴 평균 고장 간격과 같은 특징을 가지고 있습니다.
풍압 측정 범위:
최대 풍압 범위 (정적/동적): -15000Pa~15000Pa;
기밀 시험 풍압 측정 범위: -1000Pa~1000Pa;
압력 정확도 등급: 등급 0.5;
변위 시험 범위: 0~50/0~100;
변위 시험 정확도: ±0.1mm;
제어 지표:
1) 풍압 저항 감지:
A. 변형 감지: 압력 제어 목표값의 ±1.5%;
B. 예비 가압 및 반복 가압 감지: 압력 제어 목표값의 ±1.5%;
C. 등급 및 엔지니어링 시험: 압력 제어 목표값의 ±2%;
2) 변동 풍압 감지: 압력 제어 목표값의 ±2%;
모니터링 소프트웨어: 지능형 작동 소프트웨어를 통해 실험실의 각 부하 데이터 변화를 직관적이고 효율적이며 편리하게 표시하고 처리할 수 있습니다. 압력이 포화된 정적 하중의 각 단계의 실제 변형 값, 압력이 0으로 재설정될 때 각 단계의 잔류 변화 값을 관찰하려면 2를 클릭합니다.
2. 정압 상자는 파이프라인에 연결됩니다.

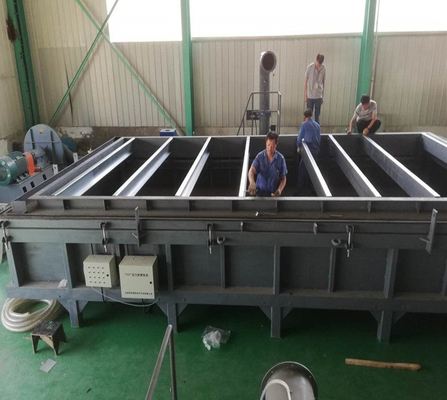

정압 상자는 두 개의 상부 및 하부 상자로 구성되며, 하부 상자는 밀봉된 상자로 지면에 고정 설치되며, 시편 프레임은 시편 설치를 위해 하부 케이싱에 놓입니다. 상부 상자는 열려 있으며 크레인으로 들어 올려 제거할 수 있으며, 하부 상자는 공기 파이프라인에 연결되며, 상부 상자는 분리 가능한 강철 파이프로 고정 공기 압력 파이프라인에 연결될 수 있습니다.
3. 시스템 제어 원리
산업용 컴퓨터, PLC 프로그래머블 컨트롤러 및 지능형 계측기 2단계 컴퓨터 분산 모니터링 시스템을 채택하여 감지 공정의 자동 제어, 감지 데이터 자동 수집, 감지 보고서 생성 및 인쇄, 과거 데이터 조회 기능을 제공합니다.
4. 공기 압력 신호 획득
용량이 다른 6개의 압력 트랜스미터가 사용됩니다. 즉:
1. 상부 정압 상자의 압력 측정, 2개의 압력 트랜스미터;
2. 하부 정압 상자의 압력 측정, 1개의 압력 트랜스미터;
3. 시편의 외부 표면과 내부 층 사이의 압력 측정, 2개의 압력 트랜스미터;
4. 기밀 시험 압력 측정: 1개의 압력 트랜스미터;
고압 및 저압에서 압력 데이터의 정확성과 트랜스미터의 응답 속도를 보장하여 풍압 실험 데이터의 정확성을 보장합니다.
5. 변형 및 변위 신호 획득
15개의 변위 센서가 사용되며, 24비트 데이터 수집 장비가 예약되어 있습니다. 포함:
1) 0~50mm 범위 10개;
2) 0~100mm 범위 5개;
충분히 큰 변형 범위에서 변위 측정의 정확성과 안정성을 보장하여 풍압 변형 시험 데이터의 정확성을 보장합니다.
6. 풍원 및 풍압 생성 및 조정
독립적인 고속 원심 팬을 채택하고, 고출력 원심 팬을 상부 정압 상자에 연결하여 대규모 투과 공기 흐름 하에서 균일한 풍압을 제공하며, 배출구 정압은 ±15000Pa 이상입니다.
풍압 조정의 최소 해상도는 10Pa이며, 풍압의 최소 해상도는 10Pa이며, 장비는 시동 시 전력망에 영향을 미치지 않고 저소음 및 저진동이며 30~50%의 에너지를 절약할 수 있습니다. 장치의 밸브 액추에이터는 전기 서보 제어 기술을 채택하고, 시스템 성능은 안정적이며 고속이며 제어 정확도가 높아 시험 장비의 기술 요구 사항을 완전히 충족합니다.
7. 정/부압 반전 시스템
장비는 독특한 정/부압 반전 장치를 채택하여 유연하고 신뢰할 수 있으며 풍압의 정/부압 변환을 실현합니다.
8. 기밀 및 수밀 시험 시스템
이 장비는 펌프, 유량계, 수도관 및 노즐이 장착된 기밀 및 수밀 시험 시스템을 갖추고 있습니다. 풍속계와 해당 측정 라인을 통해 금속 지붕의 기밀성 및 수밀성을 시험할 수 있습니다.
참고: 위의 구성은 참고용이며, 모델 변경 시 실제 현장 상황이 우선합니다.
커튼 월 4대 성능 시험:
1. 풍압 변형 성능, 공기 침투 성능, 비 침투 성능 및 평면 내용 변형 성능;
2. 유리 커튼 월의 풍압 저항 시험: 커튼 월이 수직으로 작용하는 풍하중 하에서 정상적인 사용 기능과 손상 없이 유지되는 능력을 말합니다.
3. 유리 커튼 월의 기밀 성능 시험: 풍압 작용 하에서 개방부가 닫혔을 때 커튼 월을 통과하는 공기를 방지하는 성능을 말합니다.
4. 유리 커튼 월의 수밀 성능 시험: 수밀성은 커튼 월의 사용 기능 및 수명과 관련이 있으며, 건물의 중요성, 사용 기능 및 위치의 기후 조건과 관련이 있으며, 10분 평균 풍압을 등급 분류의 기준으로 사용합니다.
5. 유리 커튼 월의 평면 내용 변형 성능 감지: 건물에 풍하중 또는 지진이 작용한 후 건물의 각 층의 상대적 변위로 인한 후속 변형 때문입니다.
