플라스틱 연소 밀도 검사 기계 연소 밀도를 측정하는 새로운 유형의 검사 장비 개발

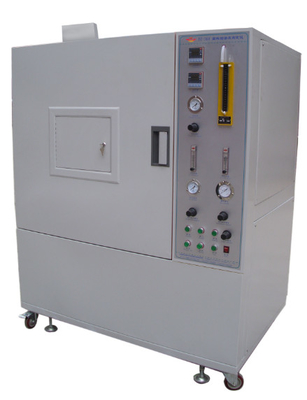

DX-8368 플라스틱 연소 밀도 테스트 기계

플라스틱 연소 연소 밀도 검사기는 GB/8323 표준에 명시된 기술적 조건에 따라 개발된 연소 밀도를 측정하는 새로운 유형의 시험 장비입니다.2-2008 및 ISO5659-2 "단방법으로 연기의 밀도를 결정하기 위한 플라스틱 연기의 생성 2부 시험 방법", 이 표준은 플라스틱을 태울 때 생성되는 연기의 특정 광 밀도를 결정하는 데 적합하며 최대 특정 광 밀도는 시험 결과입니다.그것은 특정 조건 하에 플라스틱의 연소 성능을 평가하는 데 사용됩니다..

GB8323.2-2008 "플라스틱 연소 생성 - II부: 단방법으로 연소 밀도를 결정하는 시험 방법" 및 ISO5659.2-2006 "플라스틱 연소 생성 - II부:단방법으로 광밀도를 결정하는 시험 표준. astm e662

전체 기기는 폐쇄된 시험실, 광도 측정 시스템, 방사선 콘, 연소 시스템, 발화장치, 시험 상자, 브래킷,온도 측정 장치 및 연소 밀도 테스트 소프트웨어이 회로는 단일 칩 마이크로 컴퓨터로 개발되었으며 높은 기술 내용과 안정적인 성능을 가지고 있습니다. 모든 플라스틱에 적합합니다.그러나 다른 자료의 평가에도 사용될 수 있습니다.(예: 고무, 직물 덮개, 레이크 된 표면, 나무 및 기타 재료), 플라스틱 산업, 고체 재료 산업의 생산 공장에서 널리 사용됩니다.그리고 과학 연구 및 시험 단위.

1시험실:

1.1 전문에는 창과 창의 움직임을 차단하는 불투명한 빛 보호막이 장착되어 있다.

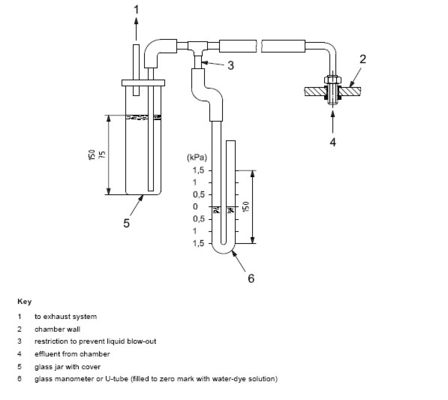

1.2 사각형 상자의 바닥에는 압력 과압을 방지하기 위해 폭발용 알루미늄 엽이 설치되어 있으며, 이 엽은 0.04mm의 두께, 길이 405mm의 안전 폭발 디스크로 구성되어 있습니다.폭 200mm, 총면적 81000mm2이며 상자의 내부 압력 조절 장치가 설치되어 있습니다 (그림 2 참조).

1.3 광창: 상단과 하단 두 개의 Ø 75mm 광창, 광창의 하단에는 9W 반지형 전기 난방이 장착되어 있습니다.빛 창의 상위 표면의 온도를 보장하기 위해 (50 oC ~ 55o C가 적절합니다) 표면의 연소 농도를 최소로 줄이기 위해, 빛 창은 시험 상자 위에 있고, 8mm 두께의 광적 플랫폼은 시험 상자 외부의 빛 창 주위에 설치됩니다.그리고 광 테이블은 고정된 플랫폼과 시험 상자를 연결할 수 있는 Ø 15mm의 금속 막대기로 고정됩니다..

1.4 내부 크기: 높이 914mm X 너비 914mm X 깊이 610mm

1.5 재료: 3층으로 구성됩니다: 외부 층은 1.5mm 두께의 철판, 고온 전기 정적 베이지 흰색 페인트,중층은 60mm 두께의 아스베스트 층으로 구성됩니다., 그리고 내부 층은 1.2mm 두께 USU304 스테인리스 스틸, 높은 온도 전극적 베이킹 검은 페인트, 쉽게 청소 할 수 있습니다.

1.5 공기 입구와 배기가스 포트: 공기 입구는 시험 상자 상단에 설치되어 있으며, 지름은 Φ65mm이며, 닫기 및 닫기 상태는 플랜지를 갖춘 소레노이드 밸브에 의해 제어됩니다.배기가스 포트는 왼쪽 아래쪽에 설치됩니다, 지름은 Φ80mm이며 닫기 및 닫기 상태를 제어하기 위해 플랜지를 갖춘 소레노이드 밸브로 제어되며 배기가스 팬이 장착되어 있습니다.

2광전기 측정 시스템:그것은 전원 공급, 광 증폭 튜브, 확대 초투명, 셔터, 필터, 중성 초투명, 렌즈, 광학 시스템 오브스쿠라, 광원 및 광학 창문 히터로 구성됩니다.

2.1빛의 근원:

2.1.1. 광원: 6.5V의 반열등, 전력을 공급하는 변압기 (출력 220V 및 출력 6.5V) 및 변동 저항으로 구성됩니다.

2.1.2설치: 램프는 시험 방의 바닥에 있는 불투명한 어두운 상자에 설치됩니다. 이 상자는 광원, 마주나고 있는 렌즈, 조명 창고 난방 및 광학 창문으로 구성됩니다.

2.1.3. 창문 애더: AC220V 전원 공급, 9W 저항 와이어에 둘러싸여, 창문 상면의 온도를 보장 (50 oC ~ 55oC).

2.1.4웅변 렌즈: 지름 51mm, 조정 및 정렬, 완전히 지름 51mm의 반지를 형성하고 반지 바깥에 다른 빛이 없습니다.

2.1.5광적 창: 막히지 않은 반투명한 필름과 카메라 오브스쿠라 박스로 구성됩니다.

2.2사진 탐지기:

2.2.1광 탐지기: 광 증폭 튜브, 확대 필터, 셔터, 필터, 중립 필터, 마주나고 렌즈, 광학 창문 등으로 구성됩니다.

2.2.2광 증폭 튜브

2.2.2.1광 증폭 튜브의 매개 변수: 전압: DC 1000V, 전원 공급: 입력 12V, 출력 0 ~ -1200V 2mA

2.2.2.2광전기 시스템 처리: 광 탐지기는 A/D 숫자 템플릿과 연결된 광 증폭 튜브이며, 다단계 증폭 마이크로 컴퓨터에 의해 처리됩니다.시간이 지남에 따라 해당 광 밀도의 송출량을 지속적으로 측정할 수 있습니다., 광선 감수성 반응의 5 개량, 맨눈의 반응과 유사하며 어두운 전류는 0.001uA 미만입니다.광 증폭 튜브의 최소 민감도는 0의 100%를 읽음으로써 얻을 수 있습니다..5 중성 필터와 광 경로에 ND-2 확대 필터 하나.

2.2.3증폭 필터: ND-2.0 투명도는 0.95%이며 A 광원의 색 온도는 K=2854입니다.

2.2.4셔터: 바플 및 0% 수정 전송에 사용됩니다.

2.2.5필터: 보완 필터의 광 밀도는 0.1 ~ 1.0 및 2입니다.0총 11개

2.2.6중립 필터: ND-05, 투명성 31.7%, 광원 색 온도 K = 2854.

2.2.7웅성 렌즈: 지름 51mm, 그래서 직선 빔은 상부와 하부 오브스쿠라 사이의 반투명한 판의 작은 강한 지점으로 초점을 맞출 수 있습니다.

2.2.7광학 시스템의 캘리브레이션: 광학 밀도 3.0와 파장 550 ~ 650nm의 중립 필터로 검출.

2.2.8광적 창: 막히지 않은 투명 가루와 카메라 오브스쿠라 상자로 구성됩니다.

3방사선 콘:

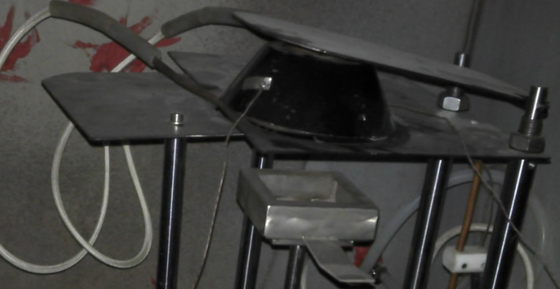

3.1방사선 콘: 그것은 2600W의 명산 전력을 가진 난방 요소로 구성되어 샘플 표면의 중심에 10KW / m2 ~ 50KW / m2 방사능 강도를 제공할 수 있습니다.샘플 중심에서 25mm 떨어진 다른 두 위치의 방사능을 시험할 때, 이 두 위치의 방사능은 표본 중심의 방사능의 85% 미만일 수 없습니다.

3.2방사성 콘 히터: 독립적인 전원 공급 장치에 의해 공급되며, 단相 격리 트랜스포머의 전력은 3000W이며, 온도 조절은 빠른 사이클로 티리스터 제어를 채택합니다.제어 온도는 ±2 °C에서 안정화 될 수 있습니다..

3.3열 흐름 미터: 수신 영역에서 50kw/m2의 범위와 10mm의 지름의 평면 영역, 표면이 매트 블랙으로 덮여 있으며 냉각은 수로 냉각됩니다.

3.4발화: 발화 노즐은 Φ4.0mm 오프리처의 구리 튜브로 만들어졌으며 불꽃 길이가 30mm 및 수평 측정입니다.

4가스 공급 시스템:

4.1가스 소스: 순수 95%, 프로판과 공기 혼합 가스, 압력 170Kpa

4.2프로판 도량계: 1~100cm3/min

4.3공기 흐름 측정기: 5~500cm3/min

5성능:

1전송 해상도 0.0001%

2측정 범위: 0-100% 측정 시 자동 변속

3측정 정확도: ± 3%

4작동 전압: AC200-240V 50Hz

5환경 습도: 방 온도 -40°C

6작업 환경: 기기가 작동 할 때 직접 태양 광선과 강제 공기 흐름이 없어야합니다.

6측정 소프트웨어:

Windows XP 운영 인터페이스와 LabVIEW 스타일을 기반으로합니다. 전송 대 시간 곡선이 표시됩니다. 중국어 및 영어 인터페이스, 중국어 및 영어 사용 설명서를 제공합니다.
