오존에 반응하지 않는 물질에 대한 오존 저항 테스트 기계

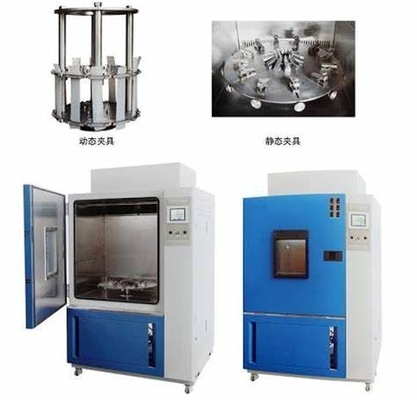

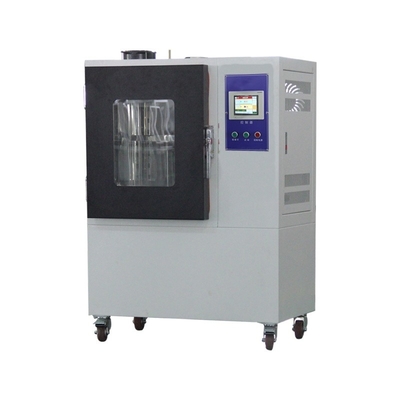

DX7120오존 저항 테스트 장치

1표준:

ISO 10810 (13부), IEC 60811-403, ASTM D 470, IS 3400 (20부): 1994, ISO 1431-1/1994 및 ASTM 4575을 준수합니다.

2개요:

IS 10810 (13부), IEC 60811-403, ASTM D 470, IS 3400 (20부) 에 따르면 1994년오존 공격에 대한 케이블의 엘라스토머 및 폴리머 물질의 저항성을 추정하기 위한 ISO 1431-1/1994 및 ASTM 4575시험 장치에는 시험 챔버, 고전압 전원 공급 장치와 제어 장치가 있는 오존 발생기, 공기 건조기/청정기, 유동량 측정기 제어장치, 온도 제어장치,유리 악기, 화학적 테스트를 위한 표본 운반기, 오존 탐지 장치.

3기술 매개 변수:

1) 테스트 챔버는 오존에 반응하지 않는 재료로 만들어져야 하며, 스테인리스 스틸이 바람직하다.

2) 방은 최소 60 리터의 부피를 가져야 하며, 온도와 냉각을 동시에 갖춘 냉장고 오븐이어야 합니다.

3) 테스트 챔버의 온도는 PT-100 센서를 사용하여 전자 디지털 온도 표시 컨트롤러에 의해 제어되어야 합니다.

4) 필요한 온도 범위는 10°C ~ 80°C이며 제어 정확도는 ± 1°C보다 낫습니다.

5) The inner chamber should be accessible through a door with an appropriate closing mechanism and sealing to prevent partial pressure loss or adverse effects on ozone concentration levels throughout the test.

6) 문에는 시험 기간 동안 우연히 열리지 않도록 하는 장치 또는 잠금 장치가 있어야 합니다.

7) 접근 문은 가열 된 유리로 된 관측 창으로 장착되어야 하며, 테스트 중에 부분 압력 손실이나 오존 농도에 부정적인 영향을 방지하기 위해 밀폐되어야 합니다..

8) 내부 방은 샘플의 중간 관측을 위해 광원을 장착 할 수 있습니다.

9) 내부 방은 샘플을 배치하기 위해 래크 또는 래크로 장착 될 수 있습니다. 래크의 물질은 오존과 반응해서는 안되며, 스테인리스 스틸이 좋습니다.그리고 랙은 도입에 영향을 최소화 할 수 있도록 설계되어야합니다., 공기-오존 혼합물의 순환, 교환 또는 방출.

10) 공기 오존 흐름의 농도와 부분 압력을 생성, 측정 및 제어하는 장치를 요구합니다.그리고 오존층을 방지하는 공기 오존 스트림이 방으로 도입될 때.

4오존 발전기:

1) 오존 생성 소스는 시험 방의 외부에 위치해야 하며, 가스 흐름의 외질은 적절하게 필터링되어야 합니다.

2) 오존 발전기는 얇은 유리 다이 일렉트릭으로 분리된 동심 전극을 가지고 있으며 전극 사이에 전압이 적용됩니다.

3) 발전기는 최대 전압 범위 20-30 kV와 전압 변화 조절과 함께 8 mA의 출력 전류를 가진 고전압 변압기로 공급 될 수 있습니다.고전압 트랜스포머의 정확도는 ± 1%.

4) 오존 발전기 집합은 작업자의 완전한 안전을 보장하기 위해 나무 케이스에 설치되어야합니다.

5) 오존 농도는 오존 미터 또는 오존 분석기 / 오존 탐지 장치를 사용하여 직접 측정해야합니다.실험실의 오존 농도는 25 ~ 500 pphm (백만분의 일) 또는 ppb (억분의 일) 이어야 합니다., 오존 미터는 25 ~ 500 pphm/ppb 의 선택적 범위가 있어야합니다.

6) 오존 탐지기/오존 분석기 외에도 화학적 방법에 필요한 모든 액세서리가 검증을 위해 제공되어야 합니다.

5공기 공급:

1) 공기 소스는 환경 또는 압축 공기 공급에서 나와 완전히 필터링 또는 필터링되어야 하며 공기 건조기가 공기로부터 수분을 제거해야합니다.

2) 재사용 가능한 습도 지표 젤로 구성된 습도 지표가 제공되어야 합니다.

3) 요구되는 오존 농도의 공기 흐름 속도는 280l/h에서 560l/h 사이이며, 공기 압력은 대기 압력보다 약간 높게 유지되어야 합니다.

4) 제어 장치가 있는 흐름 측정기: 2~20l/min 범위에서 공기 흐름을 매우 세밀하게 조절할 수 있어야 합니다.

6- 환기:

1) 오존 혼합물을 순환시키기 위해서는 전기 팬을 장착해야 하며, 이는 시험 내내 일정한 속도를 유지할 수 있다.

2) 바람 방의 측면에 있는 팬 블레이드의 앞쪽 가장자리에서 50mm에서 측정된 속도는 0.6m/s 이하가 아니어야 한다.

3) 팬 모터는 실내에 위치하지 않아야 합니다. 팬 모터는 내부 구멍에서 모터를 격리하기 위해 연장 샤프트 또는 드라이브 메커니즘을 갖추어야 합니다.

4) 팬 블레이드는 바람 방에 삽입되어 보호망 또는 격자 케이지로 분리되거나 닫아야합니다.

7유리 악기:

1) 오존 가스를 수집하고 화학 분석으로 오존 농도를 결정합니다.

8표본 구간:

1) 충분한 크기의 기계적 회전 받침대가 시험 방에 설치되어야 하며 그 위에 손잡이가 설치되어야 하며 또는 표본을 고정하기 위한 프레임이 설치되어야 합니다.

2) 표본은 공기 흐름에 세로 평면으로 20 mm/s에서 25 mm/s의 속도로 움직여야 합니다.같은 표본이 8분에서 12분마다 실험실의 같은 위치에 도달하도록.

9배기 시스템:

1) 시험 방은 적절한 배기 시스템과 촉매 장치와 같은 오존 감소 장치로 장착되어야 합니다.

2) The exhaust system must operate in such a way that the air-ozone mixture from the test chamber must be exposed to an appropriate ozone depleting device or catalytic device so as not to introduce it into the ambient atmosphere.

10입력 전력:

작동 입력 전원 공급은 220V+/-10%AC이고 주파수는 50Hz+/-3%.

11캘리브레이션:

1) 오존 미터/오존 분석기, 흐름 미터 및 온도 조절기 및 시험 챔버는 NABL (ISO/IEC 17025) 인증을 받은 실험실에서 캘리브레이션되어야 합니다.

12시연:

1) CPRI 사양에 따라 장비 및 시스템 제어의 완전한 작동에 대한 교육을 실시합니다.

2) 오존 탐지 장치의 기능을 설치 및 가동 시 화학적 방법으로 증명하고 검증합니다.
