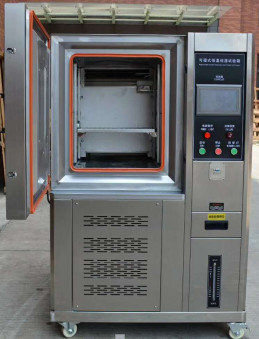

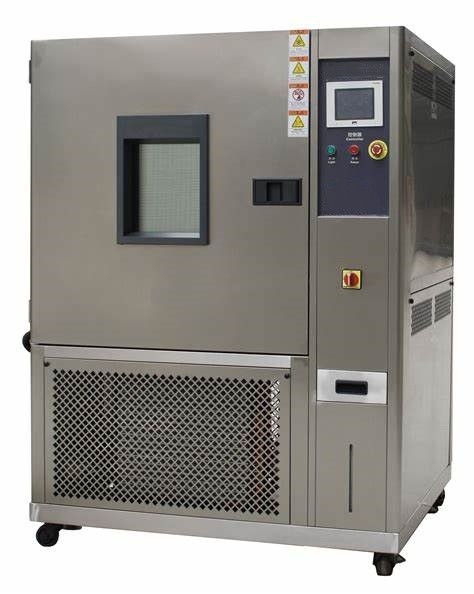

일정한 온도 및 습도 테스트 기계 80L -60°C ~ 150°C 기술 사양

항온항습 시험 챔버80L -60°C ~ 150°C 기술 사양

표준 준수:

성능 지표는 GB5170, 2, 3, 5, 6-95 "전기 및 전자 제품 환경 시험 장비 기본 매개변수 검증 방법: 저온, 고온, 정습 열, 교번 습열 시험 장비"의 요구 사항을 충족합니다.

전기 및 전자 제품 기본 환경 시험 규정 시험 A: 저온 시험 방법 GB 2423.1-89 (IEC68-2-1)

전기 및 전자 제품 기본 환경 시험 규정 시험 B: 고온 시험 방법 GB 2423.2-89 (IEC68-2-2)

전기 및 전자 제품 기본 환경 시험 규정 시험 Ca: 정습 열 시험 방법 GB/T 2423.3-93 (IEC68-2-3)

전기 및 전자 제품 기본 환경 시험 규정 시험 Da: 교번 습열 시험 방법 GB/T423.4-93 (IEC68-2-30)

1. 상세 매개변수 성능:(상온 20°C, 무부하 공랭식 기준)

1.1 모델: HT-HW-80C

1.2: 내부 상자 크기: W400*H500*D400mm

카톤 크기: W920*H1400*D1020mm

1.3 온도 범위: -60°C ~ 150°C

1.4 온도 변동: 0.5°C

1.5 온도 편차: ≤2°C

1.6 가열 시간: 상온에서 150°C까지 약 40분 (무부하 비선형)

1.7 냉각 시간: 상온에서 -40°C까지 약 60분 (무부하 비선형)

1.8 습도 범위: 20%~98%R.H.

1.9 습도 변동: 3%R.H.

1.10 습도 편차: ≤3%

1.11 온도 및 습도 제어 범위:

2. 구조 및 재질:

A. 내부 상자 재질: 스테인리스 스틸 판 (SUS #304)

B. 외부 상자 재질: 스테인리스 스틸 판 분무 또는 냉간 판 도장 (선택 사항)

C. 단열재: 경질 폴리우레탄 폼 및 유리 섬유

D. 공기 공급 순환 시스템:

(1) 1 90W 모터

(2) 스테인리스 스틸 연장 샤프트

(3) 다익 팬 블레이드 (SIRCCO FAN)

E. 박스 도어: 단일 도어, 단일 창, 왼쪽 열림, 오른쪽에 핸들

(1) 창 260x340x40mm 3중 진공층

(2) 평면 매립형 핸들

(3) 후면 버튼: SUS #304

3. 냉동 시스템:

A. 압축기: 프랑스 수입 완전 밀폐형 압축기

B. 냉매: 친환경 냉매 R404A

C. 응축기: 방열 모터가 있는 핀 타입

D. 증발기: 핀 타입 다단계 자동 부하 용량 조절

E. 기타 액세서리: 건조제, 냉매 유량 창, 팽창 밸브

F. 팽창 시스템: 용량 제어 냉동 시스템

4. 제어 시스템:

수입 880 디스플레이 LCD 터치 패널, 화면 인터콤 입력 데이터, 온도 및 습도를 동시에 프로그래밍 가능, 곡선 표시, 설정값/표시값 곡선. 다양한 경보를 개별적으로 표시할 수 있으며, 오류 발생 시 화면을 통해 오류를 표시하여 오류를 제거하고 오작동을 방지합니다. 다중 PID 제어 기능, 정밀 모니터링 기능, 데이터 형태로 화면에 표시.

1. 컨트롤러 사양:

a. 정확도: 온도±0.1°C, 습도±1%RH

b. 해상도: 온도 ±0.1, 습도 1% R.H.

c. 온도 기울기: 0.1~9.9 설정 가능

d. 상한 및 하한 대기 및 경보 기능

e. 온도 및 습도 입력 신호 선택 PT 100Ω×2 (건구 및 습구)

f. 온도 및 습도 변환 출력: 4~20MA

g.6 그룹 P.I.D 제어 파라미터 설정, P.I.D 자동 계산, 건구 및 습구 자동 보정

2. 화면 표시 기능:

a. 터치 기반 입력, 화면 직접 옵션 표시

b. 온도 및 습도 설정(SV) 및 실제(PV) 값 직접 표시 (영문)

c. 현재 실행 중인 프로그램 번호, 세그먼트, 남은 시간 및 사이클 수 표시 가능

d. 누적 실행 시간 기능

e. 온도 및 습도 프로그램 설정값은 그래픽 곡선으로 표시되며, 실시간 프로그램 곡선 실행 기능

f. 별도의 프로그램 편집 화면으로 온도, 습도 및 시간 직접 입력

3. 프로그램 용량 및 제어 기능:

a. 사용 가능한 프로그램 그룹: 최대 100개 그룹

b. 사용 가능한 메모리 용량: 총 5000 세그먼트

c. 반복 가능한 명령: 각 명령은 최대 9999회

d. 프로그램 생산은 대화형으로 편집, 삭제 등의 기능

e. 세그먼트 시간 설정: 0~530시간 59분

f. 전원 차단 프로그램 메모리, 재개 후 자동 시작 및 연속 실행 기능

g. 프로그램 실행 시 그래픽 곡선 실시간 표시 가능

h. 날짜, 시간 조정 기능

i. 버튼 및 화면 잠금 (LOCK) 기능

5. 표준 구성:

A. 전원 코드 4.0mmx3

B. 232 출력 단자 1개

C. 스테인리스 스틸 SUS #304 사각 구멍 강철 선반

D. 스테인리스 스틸 조절 간격 버클 8개

E. 11W 에너지 절약 조명 창등 1개

F. 본체 좌측에 Φ50mm 테스트 구멍 1개, 스테인리스 스틸 구멍 덮개 1개.

G. 표준 테스트용 부직포 1개

H. 사용 설명서 1세트 및 컨트롤러 작동 설명서 1세트

6. 주변 환경:

(1). 허용 작동 온도 범위 0~35°C

(2). 성능 보장 범위: 5~35°C

(3). 상대 습도: 85% 이하

(4). 대기압: 86~106Kpa

(5). 주변에 강한 진동 없음

(6). 직사광선 또는 기타 열원 없음

(7). 자연 배수: 배수관 중앙에 돌출부가 없어야 하며, 집 바닥이 극도로 기울어지지 않아야 합니다.

7. 전원 공급 장치: 단상 5.5KW 220V 50HZ

8. 애프터 서비스:

1. 12개월 무료 보증. (천재지변, 비정상 전원 공급, 부적절한 인적 사용 및 부적절한 유지 보수로 인한 손상 제외)

2. 보증 기간 동안 사용자의 전화를 받은 후, 공급업체는 서비스 계획을 제안하고 48시간 이내에 사용자에게 통지하며, 방문 서비스가 필요한 경우 공급업체는 즉시 사람을 보낼 것입니다. (장치 사용 중 문제가 발생하면 보증 기간 동안 A측에서 부품을 무료로 제공하며, A측의 유지 보수 시간은 원칙적으로 2일을 초과하지 않습니다)

9. 지불 방법: 배송 시 지불. 지불이 완료되기 전에 장비의 소유권은 A측에 속합니다.
