충격 진동 강우 연소 시험 기계 미네랄 고립 케이블

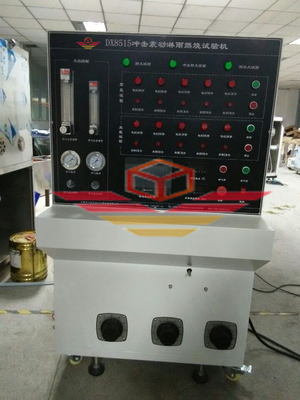

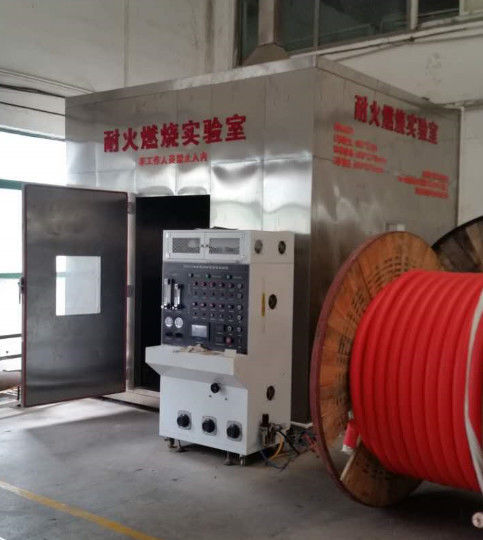

DX8515 충격 진동 비 연소 시험의기계

소개:

이 시험 기계의 성능 요구 사항은 불 저항 테스트, 물 스프레이 불 저항 테스트 및 기계 불 저항 테스트를 포함한다.소금질 절연 케이블에 적합하며, 정압은 450/750V를 초과하지 않습니다., 그리고 화염 조건 하에서 장시간 회로 무결성을 유지할 수 있습니다.

표준을 준수합니다:

영국 방화탄소 케이블 표준 BS6387의 시험 표준 요구 사항을 충족합니다. "불 상태에서 회로 무결성을 유지하기위한 케이블의 성능 요구 사항에 대한 규격".

장비 구성:

방화 저항 테스트: 방화 저항 테스트 벤치에는 다음의 부품이 포함됩니다: 케이블 지원 시스템, 연속 감지 장치, 열 소스 등.

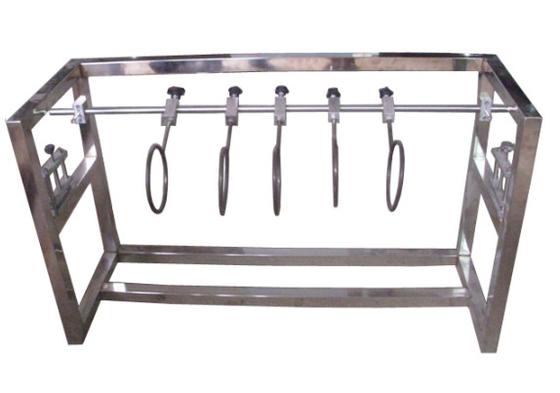

1. 케이블 지원 시스템: 케이블은 클램프를 통해 케이블 껍질의 양 끝에 수평적으로 클램프됩니다. 케이블의 중간 부분은 두 개의 금속 고리로 고정됩니다.장치의 다른 금속 부품에 연결된케이블 지원 장치는 그림 1에 표시되어 있습니다. 직경이 10mm 미만의 무장 케이블 또는 시험 중에 상당한 이동을 경험하는 다른 케이블의 경우,3개의 금속 반지를 사용한다., 각각은 원래 금속 반지로부터 약 150mm 떨어져 고정됩니다.

2연속 탐지 장치: 시험 중에 전류가 케이블의 모든 코어를 통과하도록 허용됩니다.1개의 3단계 별 연결 변압기 또는 3개의 1단계 변압기 (또는 1개의 1단계 변압기), 테스트가 단일 코어 케이블인 경우), 시험 전압에서 최대 허용 누출 전류 3A를 유지하기에 충분한 용량을 갖는다.케이블의 다른 끝에서 각 코어 와이어에 램프를 연결하고 0에 가까운 전류를 충전.25A 가용 전압의 케이블에서

3열 공급원:

1. 히트는 610mm 길이의 튜브형 가스 연소기로 메탄을 강제로 공급할 수 있고 밀집한 불꽃을 가지고 있습니다.
2. 온도 측정: 2mm 지름의 장갑 온도 측정기는 공기 입구 근처에 위치하며, 타기 위에 75mm에 평행합니다.

3시험 불온과 시간: (BS6387 연소 수준 참조)

A 650 °C ± 40 °C -3시간

B 750 C ± 40 °C -3시간

C 950. C ± 40 °C -3시간

S 950 C ± 40 °C -20분

4표본: 표본은 1200mm 이하의 완제품의 부분이며, 각 끝에서 100mm의 껍질과 뚜?? 이 제거됩니다.케이블의 양쪽 끝의 케이블은 전기적으로 연결되어야 합니다.

5시험 전압: 200-1000V

* BS6387 화염 retardant 등급은 수평 연소 실험, 물 스프레이 실험, 기계 충격 진동 연소 실험을 통과해야합니다.

수평 연소 시험: A급 650 °C/3h, B급 750 °C/3h, C급 950 °C/3h, S급 950 °C/3min650 °C에서 300 볼트 전압 수준에서 3시간 동안 연소한 후 고장이 없는 것을 나타내는 수준; B 레벨은 750 °C에서 300 볼트 전압 수준에서 3시간 동안 연소된 후 고장이 없는 것을 나타냅니다. C 레벨은 950 °C에서 3시간 동안 300 볼트 전압 수준에서 연소된 후 고장이 없는 것을 나타냅니다.S 레벨은 950 °C에서 3 분 동안 300 볼트 전압 수준에서 연소 한 후 고장이 없는 것을 나타냅니다..

물 스프레이 연소 시험: 15분 동안 300 볼트 전압을 가동하고 15분 동안 물을 분사한 후 파동이 발생하지 않는다는 것을 나타내는 W 수준으로 나뉘어집니다.

충격 진동 연소 시험: X 레벨 650 °C/15min, Y 레벨 750 °C/15min, Z 레벨 950 °C/15min로 나뉘어X 레벨은 650 °C에서 연소하는 동안 300 볼트 전압을 적용할 때 30초마다 15분 동안 고장없이 기계적인 충격 진동을 나타냅니다.; Y 레벨은 가연 중 750 °C에서 300 볼트 전압을 적용하고 15분 동안 고장없이 매 30초마다 기계 충격 진동을 나타냅니다.Z 레벨은 가연 중에 950 °C에서 300 볼트 전압을 가할 때 고장없이 15분 동안 30초마다 기계 충격 진동을 의미합니다.BS6387에서 요구하는 최고 수준의 모델은 CWZ입니다.

2물 및 화재 저항 시험: 케이블 지원 시스템, 연속 감지 장치, 열 소스

1케이블 지원 시스템: 케이블은 25mm 너비의 두 개의 딱딱한 판으로 구성된 금속 브래킷에 연결되며, 이 브래킷은 200mm의 금속 클림으로 고정됩니다.케이블은 브래킷에 연결되어 있습니다, 그리고 모든 금속 프레임은 땅에 고정되어 있습니다.

2연속 감지 장치: 테스트 동안 전류가 케이블의 모든 코어를 통과하도록 허용합니다.시험 전압에서 허용되는 최대 누출 전류 3A를 유지하기에 충분한 용량을 갖습니다.케이블의 다른 끝에 각 코어 와이어에 램프를 연결하고 케이블의 등급 전압에서 0.25A에 가까운 전류를 충전합니다.

3열 공급원:

1. 열: 길이 400mm의 스트립 모양의 번너는 최대 400mm의 케이블 샘플을 태울 수 있습니다. 번너 집합은 650°C ± 40°C의 온도와 밝은 불꽃을 제공하도록 조정 할 수 있습니다.
2. 온도 측정:2mm 지름의 장갑 온도계는 케이블의 하위 표면에 배치됩니다.
3. 시험화염 온도: 650°C±40°C

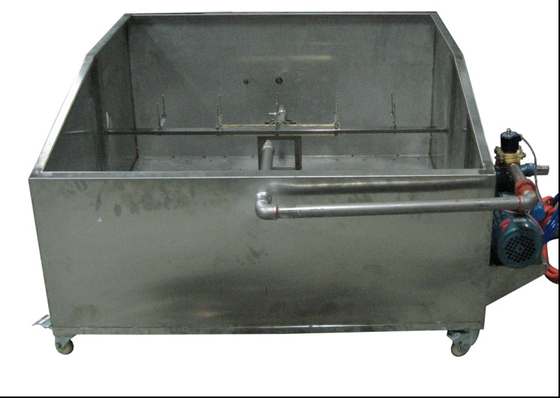

4. 스프레이 워터: 그림 4에 보이는 노즐을 그림 4과 5에 보이는 테스트 브래킷에 설치하고, 번너의 중앙에 0.25에서 0까지 스프레이하십시오.250KPa에서 350KPa의 물 압력으로 샘플 근처의 1 평방 미터 당 30 리터이 비율은 수집 트레이를 사용하여 측정해야합니다. 그 깊이가 케이블의 축과 평행한 긴 축을 가지고 중앙에 배치 할 수 있습니다.이 트레이는 약 100mm 폭과 400mm 길이입니다.
5. 표본: 1500mm 이상의 표본은 완제품에서 채취하여 주변 온도에서 굴곡 테스트를 거쳐 양쪽 끝에서 100mm의 보호 껍질과 덮개 층을 제거합니다.케이블의 양쪽 끝의 케이블은 전기 연결과 제조업체의 권고에 따라 적절하게 처리해야합니다.
6. 시험 전압: 200-1000V

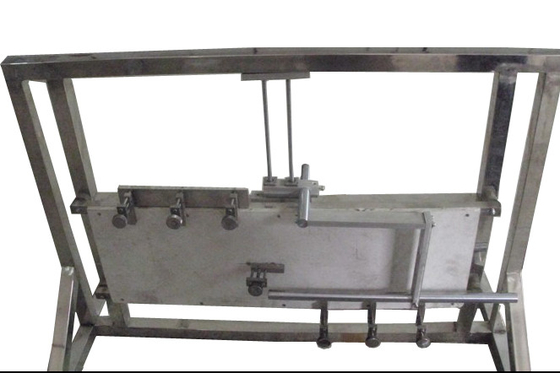

3기계적인 진동 및 불에 저항: 그림 5에 표시된 시험 장치의 다음 부분들을 포함하여 구성 요소들을 슬롯 프레임의 대응 위치에 고정한다.

케이블은 수직 벽에 고정되어 열에 저항하고 불화성이 없는 재료를 사용하여 철판에 고정됩니다.변압기는 회로가 연속적임을 표시하기 위해 퓨즈를 램프에 연결합니다.진동장치, 열원

1벽 및 설치: 벽은 열에 저항하고 불 retardant 물질로 구성되어 있으며 두 수평 철선에 고정되어 있습니다.하나는 보드의 꼭대기에 있고 다른 하나는 보드의 밑에 있습니다.이 보드는 약 900mm 길이, 300mm 너비, 9mm 두께이며, 벽의 총 무게 (즉, 지지 프레임과 함께 보드) 는 10 ± 2 kg입니다.각 강철 빔은 대략 1m와 25mm의 길이의 사각형 강철 파이프입니다.부어 재료가 필요한 경우, 그것은 강철 빔 내부에 배치되어야 합니다. 상부 강철 빔은 판에 고정되어야 하므로 그 상면이 판의 상단 가장자리와 함께 튀어나옵니다.각 강철 빔과 슬랩은 외부 가장자리에 수평 구멍을 가지고, 그 정확한 위치는 지원 패드 및 지원 프레임의 특정 요구 사항에 의해 결정됩니다. 벽은 4 개의 고무 부싱으로 프레임에 결합됩니다.직경 약 32mm, 두께 20mm.

2연속 탐지 장치: 시험 중에 전류가 케이블의 모든 코어, 세 개의 단일 단계 트랜스포머를 통과하도록 허용합니다.시험 전압에서 허용되는 최대 누출 전류 3A를 유지하기에 충분한 용량을 갖습니다.케이블의 다른 끝에 각 코어 와이어에 램프를 연결하고 케이블의 등급 전압에서 0.25A에 가까운 전류를 충전합니다.

3열원:

열: 길이 400mm의 스트립 모양의 번너는 최대 400mm의 케이블 샘플을 태울 수 있습니다. 번너 집합은 650 ± 40 ° C의 온도를 가진 밝은 불꽃을 제공하도록 조정 할 수 있습니다.

온도 측정: 2mm 지름의 장갑 온도 측정기, 온도 측정기의 부분은 벽에서 8mm에서 10mm 떨어져있는 벽을 통과합니다.온도는 다음 절차로 측정됩니다.: 저탄소 강철 막대기의 한 끝에는 지름 3mm ± 5%와 길이 300mm의 온도계가 묶여 있어 막대기의 온도를 측정할 수 있습니다.스틱을 잡고 불꽃에서 40mm에서 50mm의 거리를 유지하기 위해 불꽃에 접근불씨 온도가 950 ° C일 때, 강철 막대의 온도는 10 ~ 20에서 400 ° C에 도달 할 수 있습니다. 불씨 온도가 650 ° C일 때,막대기 온도는 20에서 40에서 400 ° C에 도달 할 수 있습니다

4시험불온과 시간: 시험온도는 다음 표에서 선택해야 합니다.

X 650 ± 40 °C

Y 750 °C ± 40 °C

Z 950 ± 40 °C

4진동장치: 진동장치는 저탄소 강철 막대 (지름 25mm ± 5%, 길이 600mm ± 5%) 으로 구성됩니다.막대기의 길쭉한 섹션은 벽에 평행하고 벽의 꼭대기보다 200mm 높습니다셰프트는 더 긴 부분은 벽을 마주하고 200mm와 400mm로 두 부분으로 나눕니다. 60 ° C의 평행 위치에서 30 ± 2 초의 거리에서 벽 중간에 떨어집니다.그림 5에서 보여진 바와 같이.

5표본: 표본은 길이 1200mm 이하의 케이블의 부분이며 각 끝에서 100mm의 껍질과 덮개가 제거됩니다.케이블의 양쪽 끝의 케이블은 전기 연결과 제조업체의 권장 사항에 따라 적절히 준비되어야 합니다케이블은 약 같은 길이의 두 부분으로 구부러지고 중간에 평행해야합니다. 구부러진 부분의 지름은 6D입니다.여기서 D는 케이블의 바깥 지름입니다.케이블을 Z 모양으로 형성하고 고정된 끝 사이의 수평 거리는 13D입니다. 그림 6에서 나타났습니다.

6케이블은 구리 클림으로 벽에 고정되어야하며 특수 케이블의 설치는 제조업체에 문의해야합니다.클램프는 케이블의 두 곡선 부분에 고정해야합니다, 곡선의 중간 부분이 수직으로: 케이블이 수평으로 변하는 부분에서 인접한 클램프 사이의 거리는 약 150mm ~ 200mm입니다.

시험 전압: 200-1000V
