케이블 및 케이블에서 방출되는 연기의 농도를 결정하기 위한 유선 및 케이블의 연소 밀도 검사 기계

DX8330W용기와 케이블의 연소 밀도 검사 기계

적용 범위:주로 특정 조건에서 연소 중에 케이블 및 광 케이블에서 방출되는 연기의 농도를 결정하는 데 사용됩니다.

표준 준수:GB/T17651.1-1998 및 IEC61034-1-2 "특정 연소 조건에서 케이블 및 광 케이블의 연소 밀도의 측정"의 시험 표준의 요구 사항을 충족합니다.

주요 특징:이 테스트 기계는 기계, 광학 및 전자 측면에 대한 전문 지식을 포함합니다. 그것은 기계 및 광 전자 기술의 통합 제품입니다.합리적인 구조와 같은 장점으로, 안정적인 성능, 그리고 쉬운 조작; 윈도우 XP 운영 인터페이스, LabVIEW 스타일, 그리고 포괄적인 보안 메커니즘.측정 결과는 실시간으로 표시되고 완벽한 곡선이 동적으로 그려집니다.데이터는 영구적으로 저장, 검색, 인쇄 할 수 있으며 보고서는 직접 인쇄 할 수 있습니다.

원칙: 특정 조건 하에서 타는 케이블 또는 광 케이블을 위한 연소 밀도 광 측정 시스템은 광원, 실리콘 광전지 수신기 및 컴퓨터 시스템으로 구성됩니다.빛의 출처에서 생성되는 빛은 3m × 3m × 3m 연기의 밀도를 통해 통과 1의 지름의 균일 빛 빔을 형성.5m±0.1m는 광원 반대편 벽에 있고, 빔의 중심에 설치된 광전지는 광원으로부터의 빔 강도를 감지합니다.케이블이나 광케이블의 연소로 인해 연소 방에서 많은 양의 연기가 발생하면, 연기는 광전력의 일부를 흡수하여 실리콘 광전지의 빔 강도를 약화시킵니다.초기 100%에 대한 선형 반응과 함께 전달성 Tt를 계산할 수 있습니다..

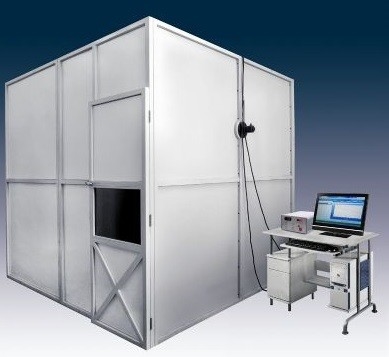

연소실:전체 큐브 연소 방은 SUS304 1.5mm 두께의 스테인리스 스틸을 사용하여 사각형 브래킷에 고정됩니다.

연소실 크기:3M x 3M x 3M, 총 27m3의 벽돌 벽 구조 또는 고객의 선택에 따라 철판 구조가 될 수 있습니다.

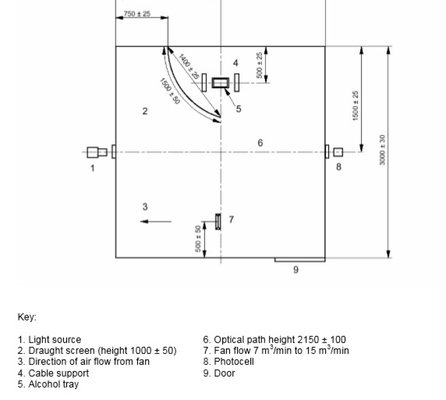

장비 구조:앞면에는 유리 전망창이 있고, 양쪽 반대편 벽에는 100mm x 100mm 크기의 투명한 밀폐창이 설치되어 있습니다.수평 광 측정 장치의 빛 빔이 통과하도록 하는. 밀폐 창문 중앙의 높이는 바닥에서 2150mm입니다. 바닥에는 100x500mm (50 평방 센티미터) 의 환기 구멍이있는 여러 환기 구멍이 있습니다.아래쪽은 여섯 바퀴가 장착되어 있고 여섯 개의 바퀴의 위쪽은 배기가스 팬이 장착되어 있습니다..

광학 측정 시스템:

광원: 수입 된 쿼츠 할로겐 램프, 명소 전력: 100W, 명소 전압: 12V, 명소 빛 회전: 2000-3000Lm

수신기:이것은 0%의 광전도, 즉 빛이 통과하지 않는다는 것을 나타내는 실리콘 광전지이며 100%의 광전도, 즉 방해없이 완전한 빛을 통과한다는 것을 나타내는 것입니다.스펙트럼 반응은 국제 조명 위원회 (CIE) 스펙트럼 광대표와 일치.

설치:150 길이의 파이프의 한쪽 끝에서 다른 끝에서 먼지 방지 창문을 설치하십시오. 파이프의 내부 벽은 반짝이는 검은색이며 반사 방지입니다.

0%의 광전달량은 빛이 통과하지 않는 것을 나타내고, 100%의 광전달량은 방해 없이 완전히 빛이 통과하는 것을 나타냅니다.

표준 발화 소스: 발화 소스는 1.0L 알코올입니다. 구성: 에탄올 90%, 메탄올 4%, 물 6%

알코올 트레이 (연소 보트): 스테인리스 스틸로 만들어져 두께 1.0mm, 바닥 표면 210x110mm, 상면 240x140mm, 높이 80mm,

설치 위치:바닥에서 알코올 트레이의 높이는 100mm로 공기 순환이 가능합니다.

연기의 혼합:데스크톱 팬을 사용하여 연소 챔버에 연기를 균등하게 분배합니다. 팬 샤프트는 바닥에서 250mm, 벽에서 500mm 높으며 공기 부피는 1분당 7m3입니다.실험 중에, 공기는 팬에 의해 수평적으로 불었습니다.

빈 테스트:그 목적은 소화실 내부의 온도를 지정된 온도에 도달하도록 조절하고 소화실 내의 25 ± 5 °C의 온도를 얻기 위해 알코올 램프를 태우는 것입니다.

온도 측정 장치:온도 센서는 바닥에서 1.5 미터 높이에 설치되어 있으며 문 내부 벽에서 0.5 미터 높이에 설치되어 있습니다. 실험실에서 온도를 모니터링합니다.

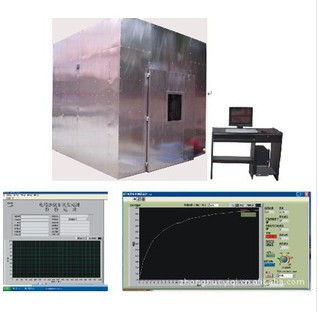

무작위 액세서리:커브와 보고서를 출력할 수 있는 전송성 측정 소프트웨어 세트를 포함합니다. 그림 1과 2 참조.

각각 1개의 컴퓨터와 1개의 프린터를 포함한다: 컴퓨터는 다음과 같이 Lenovo 브랜드로 장착되어 있다: CPU: E4300 메인 보드: Asus P5KPL 메모리: Kingston 2G; 하드 디스크 160G 디스플레이: 15인치 LCD 드라이브:삼성 DVD: 스테인리스 스틸 연소 배기 시스템을 포함하여. (그림에서 보이는 것처럼 강한 연소 배기 및 전기 스위치 제어 기능을 사용하여)

이 기계를 실험실에 배치하기 위한 제안된 예약된 차원: 높이 4.5M x 깊이 4MX 길이 6m

실험실 온도 요구 사항: 25±5°C

환경 사용 조건: 평평한 바닥, 좋은 환기, 타오르는, 폭발성, 부식성 가스 및 먼지가 없습니다. 근처에 강한 전자기 방사선 근원이 없습니다.장비 주변에 적절한 유지보수 공간을 남겨주세요..

온도: 5°C~30°C

공기압: 86~106kPa

전원 공급: AC220V/50HZ

전압 허용 변동 범위: 380V ± 10%

허용되는 주파수 변동 범위: 50Hz ± 1%

사용자들은 설치 현장에서 장비에 대응하는 용량 공기 및 전원 스위치를 구성해야 합니다.이 스위치는 독립적이고 이 장비의 사용에 전용되어야 합니다..

장비가 작동하지 않을 때, 주변 온도는 0-45°C 내에서 유지되어야 합니다.

1광 측정 장치:

A. 빛의 소스를 가진 수입 쿼츠 할로겐 램프: 명소 전력: 100W, 명소 전압: 12V, 명소 빛 회전: 2000-2000-

3000Lm

B. 수신기: 빛의 통과율이 0%인 실리콘 광전지로서 빛이 통과하지 않는다는 것을 나타냅니다.그리고 100%의 광전달성이 있으며, 방해 없이 완전한 빛의 통과를 나타냅니다..

2표준 발화 소스:

A. 발화 소원은 1.0L의 알코올입니다.
