전자 및 전기 제품의 안정성을 테스트하기 위해 전기 제품에 대한 뜨거운 와이어 테스트 기계

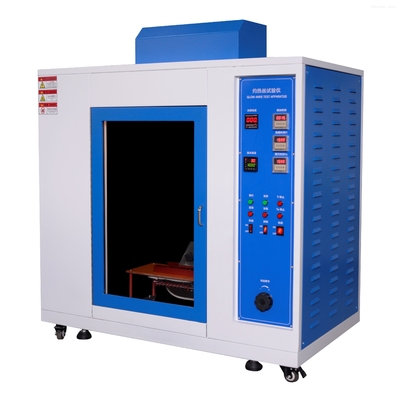

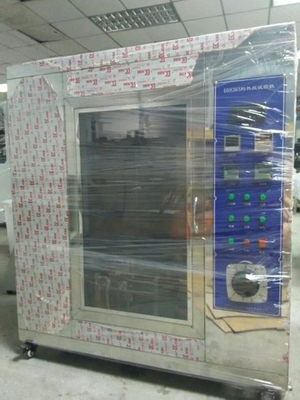

DX8383 뜨거운 와이어 테스트 기계

소개: 뜨거운 와이어 테스트는. 뜨거운 와이어 자체는 실제로 고정 규격 저항 와이어 링입니다. 테스트 동안, 그것은 전기에 의해 지정 된 온도로 가열되어야 합니다.그래서 뜨거운 와이어의 위쪽은 필요한 시간 동안 샘플에 접촉, 그리고 그 상태는 관찰되고 측정 될 수 있습니다. 테스트 범위는 특정 테스트 절차에 달려 있습니다.
적용 범위:뜨거운 와이어 테스트 기계는 주로 전기, 전자 제품, 가전제품 및 그 구성 요소에 대한 화재 위험 테스트를 수행하기에 적합합니다.뜨거운 부품이나 과부하 저항과 같은 열원이나 발화원으로부터 발생하는 열압력을 짧은 시간에 시뮬레이션하는 것그것은 또한 고형 전기 단열 재료 또는 다른 고형 연화 물질에 적합합니다.
표준을 준수합니다:GB/T5169의 "등광선 시험 방법"의 요구 사항에 따라 설계 및 제조.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB47061, UL817 표준
기술 매개 변수:
1실험실 부피: 0.5m3, 깊이 x 너비 x 높이: 60x 95x 90cm
2경계 크기: 깊이 x 너비 x 높이: 61x 120x 105cm
3빛나는 와이어: 4.0mm 지름 반지는 니켈/크롬 와이어로 만들어집니다.
4온도 측정 장치: 1050 °C의 높은 온도에 견딜 수 있는 0.5mm 장갑 얇은 와이어 열 쌍
5. 난방 전류: 온도가 960 °C 때 전류는 120 ~ 150A 사이입니다.
6시험에 힘을 적용: 0.8 ~ 1.2N, 압축 깊이를 최소 7mm로 제한
7타이머: 점화 (Ti) 와 불 끄는 시간 (Te) 를 측정하는 타이머. 범위: 0~99.99S
8광선선: 4mm±0.04mm Ni/Cr (80/20) 특수 설계 표준 반지, 수평적으로 고정
9열쌍: 0.5mm 수입 K형 열쌍, 장갑 수갑 1100 °C까지 열 저항;
10뜨거운 선의 전기 난방 온도: 500 °C ~ 960 °C (디지털 디스플레이가 미리 설정 될 수 있습니다), 온도 변동 < 3 °C;
11시험 표본의 압력: 1.0N ± 0.1N (실제 상황에 따라 조절할 수 있다)
12최대 침투 깊이: 7mm ± 0.5mm (실제 조건에 따라 조절)
13시험 샘플 이동 속도: 10mm/s ~ 25mm/s
14심각성 수준: 적용된 시험 불꽃 (ta) 의 기간에 선호되는 값은: 5s, 10s, 20s, 30s, 60s, 120-1s;
15화염 높이: 시험 화염 높이는 12mm입니다.
16가스 소스: 부탄 가스 (사용자 제공).
17외부 상자 재료: 미러 스테인레스 스틸.
시험 방법:표준 저항 와이어 고리를 정해진 온도로 가열하고 그 다음 뜨거운 와이어와 시험 샘플을 시험 조건 하에서 플러그, 소켓, 고무, 플라스틱 및 다른 제품과 접촉하게 한다.
열전선 연소 시험 기계에 대한 대응된 시험 방법:
완제품에 대한 타는 철의 염화성 시험 방법 (IEC 60695-2-11:2000/GB/T 5169.11-2006)
소재에 대한 타는 유선의 불화성 시험 방법 (IEC 60695-2-12:2000/GB/T 5169.12-2006)
뜨거운 와이어를 사용하는 재료의 발화 성능에 대한 시험 방법 (IEC 60695-2-13:2000/GB/T 5169.13-2006)
불화성 지수 GWFI, GWFI - 반짝이는 와이어의 불화성 지수
3회 연속 테스트에서 정해진 두께의 시험 샘플의 최대 시험 온도는 다음 조건 중 하나를 충족해야 합니다.
a) 뜨거운 와이어를 제거 한 후 30초 이내에 시험 샘플의 불꽃이나 열이 꺼지고 시험 샘플 아래에 놓인 포장 종이가 불타지 않습니다.
b) 시험 샘플은 불타지 않았습니다.
GWIT, GWIT - 반짝이는 전선 발화 온도
A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).
샘플 요구 사항: SGS 재료 연구소는 샘플 테스트에 대해 다음과 같은 요구 사항을 가지고 있습니다.
표본은 충분히 큰 고정된 크기의 평평한 부분을 가지고 있어야 하며, 시험 평면은 시험 중에 수직으로 유지되어야 합니다.
테스트 샘플은 여러 가지 방법으로 만들어질 수 있습니다.
압축형조, 주사형조 또는 주사형조 또는 충분한 면적의 금속판과 같은 완제품에서 절단.
평면 부분의 크기는: 길이: ≥ 60mm, 너비 (연착장 안쪽): ≥ 60mm
이 실험의 요구 사항에 따르면, 염화성을 평가하는 것은 일반적으로 10개의 시험 샘플의 세트를 필요로 합니다.
심각성 수준
1그로 와이어 불화성 지수 (Glow Wire Flammability Index, GWFI) 는 다음의 시험 온도에서 선택되어야 합니다.
시험 온도/°C: 550/600/650/700/750/800/850/900/960
2뜨거운 와이어의 발화 온도 (GWIT) 는 다음의 시험 온도 중에서 선택되어야 합니다.
시험 온도/°C: 500/550/600/650/700/750/800/850/900/960
결과 평가:
1광화선 화화성 지수 (GWFI) 평가 결과
시험 표본이 불타지 않거나 다음 두 가지 조건을 충족하면 이 시험에 견뎌낸 것으로 간주됩니다.
a) 시험 표본의 화염 또는 발화 가이드가 발화 가이드를 제거 한 후 30 초 이내에 꺼지면
b) 포장용 종이가 불타지 않았습니다.
위 조건 중 하나 또는 둘 다 충족되지 않으면 낮은 시험 온도를 선택하고 새로운 시험 샘플로 테스트를 반복합니다.
위의 두 조건이 동시에 충족되면 더 높은 시험 온도를 선택하고 새로운 시험 샘플로 테스트를 반복합니다.
시험 표본이 조건 (a) 과 (b) 을 충족하면 시험은 가장 높은 시험 온도에서 반복되어야 합니다.
GWFI에서 3회 연속 테스트를 위해 조건 (a) 및 (b) 을 만족시키는 최대 시험 온도를 결정한다.
2반짝이는 와이어 발화 온도 (GWIT) 평가 결과
뜨거운 와이어를 적용하는 동안 시험 샘플의 발화 온도를 결정해야 합니다. and the test temperature that is 25K (30K between 900 ℃ and 960 ℃) higher than the highest temperature at the top of the hot wire that did not ignite the test sample in three consecutive tests should be recorded as GWIT
뜨거운 와이어 테스트 기계를 사용하는 주의 사항:
1뜨거운 와이어 테스트 기계의 사용자는 안정적인 전원 공급을 유지해야합니다. 그렇지 않으면 과도한 전압 변동이 온도 변화에 영향을 줄 수 있습니다.
2열쌍은 실험에서 온도 캘리브레이션을 위해만 사용됩니다. 캘리브레이션 후 다음 테스트를 위해 암페미터에 표시합니다. 온도가 실온으로 떨어지면,조심스럽게 뜨거운 와이어에서 열 쌍을 제거하고 실험을 시작.
3. 열 쌍의 사용 수명을 단축하지 않기 위해 뜨거운 전선이 높은 온도에서 오랫동안 작동해서는 안됩니다.전류를 적시에 줄이고 전력을 차단해야 합니다..
4각 시험 후, 연소 방은 전원을 끄고 청소해야 하며, 열 쌍과 뜨거운 전선과 충돌하지 않도록 주의해야 합니다.
5실험이 완료되면 사용자들은 배기가스 팬을 사용하여 연소 과정에서 생성된 배기가스를 배기가스 할 수 있습니다.하지만 실험 중에 팬을 켜지 말고 시험 결과에 영향을 미치지 않도록 합니다..
6유지보수가 필요한 경우, 특히 뜨거운 와이어를 교체하는 경우, 조작된 나사들을 다시 매는 것에 주의를 기울여야 합니다.그렇지 않으면 나쁜 접촉은 현재 회로에 영향을 미치고 인터페이스에서 높은 온도를 생성합니다부품을 교체 한 후 사용자들은 모든 나사기를 꽉 잡아야합니다.
7. 뜨거운 와이어 테스트 기계는 과 온도 보호 기능이 있습니다. 설정 온도가 도달하면, 난방 회로는 자동으로 단속됩니다. 따라서,미리 설정된 온도는 정상 작동 온도보다 낮을 수 없습니다.그렇지 않으면 정상적으로 작동할 수 없습니다.
실험 사양:
1목적: 뜨거운 와이어 테스터의 운영, 유지 보수 및 유지보수를 표준화하고 정상적인 운영을 보장합니다.
2적용 범위: 다양한 제품의 플라스틱 부품의 화염 retardant 테스트에 적합
3기준 표준: GB/T5169의 관련 조항의 시험 요구 사항에 따라10-2008 표준 "등등광선/등광선 -등광선 기기 및 일반 시험 방법"의 기본 시험 방법;
기기 유지보수 및 주의사항:
1매주 기기의 유지 및 관리, 그리고 관련 조정 핵심 기능의 운영 검사가 수행되어야 하며 기록이 유지되어야 합니다.
2테스트 장치에는 안정적인 전원 공급 장치가 있어야합니다. 그렇지 않으면 전압 변동이 온도 변화에 영향을 줄 수 있습니다.
3실험을 할 때 우리는 온도를 서서히 증가시키고 감소시키는 방법을 채택해야합니다.우리는 천천히 해야 하고 온도를 한꺼번에 너무 높이지 않아야 합니다.이 방법으로, 사용 시간은 더 길고, 전류는 점차 증가해야합니다. 90 또는 그 이상의 증가하지 않습니다.또한 천천히 전류를 줄이고 한 번에 모든 0으로 떨어지지 않습니다. 급속 한 열 팽창 및 수축은 U 모양의 난방 와이어 및 반짝이는 와이어 열 쌍에 손상을 줄 수 있습니다. 이 손상은 복구 할 수 없습니다. 손상되면 다시 구입해야합니다.
4. 열 쌍의 사용 수명을 단축하지 않기 위해 뜨거운 전선이 높은 온도에서 오랫동안 작동해서는 안됩니다.전류를 적시에 줄이고 전력을 차단해야 합니다..
5각 실험 후, 연소 방은 전원 끄는 상태에서 청소되어야 하며, 열 쌍과 타는 전선을 만지지 않도록 주의해야 합니다.
6유지보수가 필요한 경우, 특히 뜨거운 와이어를 교체하는 경우, 조작 된 나사들을 단단히 매는 것이 중요합니다.그렇지 않으면 나쁜 접촉은 현재 회로에 영향을 미치고 높은 인터페이스 온도를 생성합니다.부품을 교체 한 후 사용자들은 모든 나사기를 꽉 잡아야합니다.
