플라스틱 및 플라스틱 부품의 수직 및 수평 연소 테스트 기계는 UL94의 요구 사항을 충족합니다.

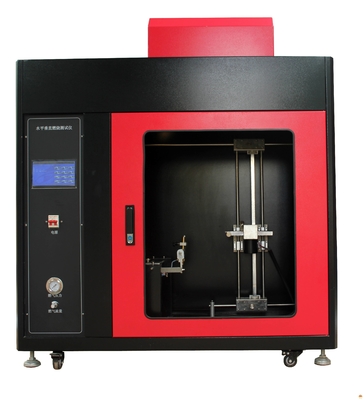

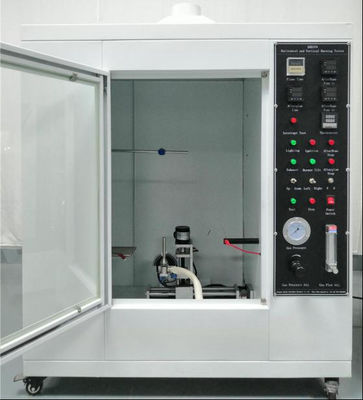

플라스틱 및 플라스틱 부품용 DX8379 수직 및 수평 연소 시험기

적용 범위:

주로 특정 화재원에서 직접 연소될 때 플라스틱 또는 필름의 비연소 성능을 결정하여 내화 등급을 결정하는 데 사용됩니다.

준수 표준:

UL94 및 GB/T2408 시험 표준. GBT5169.1 요구 사항을 충족합니다.

연소실:

박스 본체는 1입방미터 이상이며 CNC 공작 기계로 가공 및 성형됩니다. 원형 호 모양은 아름답고 관대합니다. SUS304 스테인리스 재질/베이킹 페인트는 아름다움, 녹 방지 및 부식 방지 기능을 갖추고 있습니다.

박스 상단에는 환기 및 연기 배출 시스템이 장착되어 있어 테스트가 완료된 후 배기 가스를 외부로 배출할 수 있습니다. 실험 중에는 시스템이 정지 상태였습니다.

박스 전면에는 강화 유리 관찰 창이 있어 테스트 과정 중에 밀봉할 수 있어 테스트 상황을 쉽게 관찰할 수 있습니다.

연소 토치:

당사의 자체 제작 토치는 ASTM D 5025-99 요구 사항을 완전히 충족합니다.

표준 전력: 500W 조절 가능, 수직 및 수평 연소에 적합합니다.

노즐 직경은 9.5 ± 0.03mm, 노즐 길이는 160 ± 0.05mm, 공기 흡입구에서 노즐까지의 높이는 100 ± 10mm입니다.

분사 각도: 수평 90도, 수직 45도로 조절 가능, 자연 흡기, 내부 화염 12-40mm, 외부 화염 20-125mm, 조절 가능.

증기 노즐: Φ 0.9 ± 0.03mm,

화염 높이: 20 ± 20.

온도 측정 시스템:

열 센서(구리 도관 및 열전대) - 도관 구조는 전도성이 매우 높은 전해 구리여야 합니다. 길이는 19.14 ± 0.02mm입니다.

직경 0.5mm의 K형 열전대.

지능형 PID 온도 제어 계측기는 K형 열전대와 일치합니다. 판독값은 1000℃까지 증가할 수 있습니다.

전체 테스트 시스템은 이동 가능하며 온도 측정을 위해 테스트 상자 안에 배치됩니다.

전자 스톱워치 장착: 0.1초까지 정확함(온도 보정 시 백업용)

주요 고정 장치:

테스트 브래킷: 스테인리스 스틸로 제작되었으며 수평 브래킷과 수직 브래킷으로 나뉩니다. 수직 브래킷은 분사등과 관찰 창 평면과 평행하여 관찰 및 작동이 용이합니다.

웨지 프레임: 웨지를 추가하고 요구 사항에 따라 웨지에 분사등을 설치하여 정확한 위치 복귀를 용이하게 하면서 이동을 용이하게 합니다.

수평 및 수직 연소 시 내부 및 외부 화염을 측정할 수 있는 눈금자 세트 장착.

테스트 목적으로 정밀도 500mm ~ 1mm의 스테인리스 스틸 자 장착.

표준 샘플 사양: 길이 125mm, 너비 13mm, 두께 3 < 두께 < 13mm (또는 테스트 표준에 따름)

운영 체제:

릴레이 제어 시스템은 모든 구성 요소에 대해 잘 알려진 국내/외 브랜드를 채택하여 품질을 보장하는 동시에 테스트 정확도를 더 잘 보장합니다.

연소 타이밍: 연소 노즐이 지정된 위치에 도달하면 분사 시간이 자동으로 기록됩니다(예: 15초 동안 연소). 테스터는 설정된 시간을 관찰하고 분사 시간이 도달하면 노즐을 자동으로 이동합니다.

홀딩 연소 타이머: 위의 연소 타이머가 도달하면 이 타이머가 자동으로 계산됩니다. 지정된 시간(예: 15초 동안 화재 공급 중단) 내에 연소된 샘플의 화염이 꺼지면 두 번째 연소를 수행하고 첫 번째 연소 과정을 반복합니다.

지연 연소 타이머: 이전 단계에서 지정된 시간 내에 꺼지지 않으면 다른 지연 연소 타이머를 시작합니다. 지정된 지연 연소 시간 내에 꺼지면 첫 번째 연소 테스트를 반복합니다. 지정된 시간 내에 꺼지지 않으면 테스트는 직접 실패로 판정됩니다.

가스 유량 범위: 10-1000mL/min;

점화 방법: 고전압 전자 점화.

이 장치는 환기가 되지 않는 환경에 배치하여 테스트합니다.

UL94HB, UL94-V0, UL94-V1, UL94-V2 이해 방법

플라스틱의 난연 등급은 HB, V-2, V-1에서 V-0으로 점차 증가합니다.

UL94V0, V1, V2는 다른 난연 등급이며 수준이 다릅니다. 내화성 테스트 방법도 다르며 테스트 및 판단 기준도 다릅니다.

V0의 테스트 방법은 시험체를 45도 기울여 알코올 램프로 점화하고 점화원을 제거한 후 10초 이내에 꺼뜨리는 것입니다.

V1 및 V2의 테스트 방법은 V0과 동일하지만, 개방 소스로 이동한 후 차단 시간이 V0보다 길다는 점이 다릅니다.

즉, V0은 적절한 난연성을 가지며, V1은 두 번째, V3은 세 번째, V4는 난연제가 없는 것과 동일한 난연성을 가집니다.

HB: UL94 표준에서 가장 낮은 난연 등급입니다. 두께 3~13mm 샘플의 경우 분당 40mm 미만의 연소 속도가 필요합니다. 두께 3mm 미만 샘플의 경우 분당 70mm 미만의 연소 속도가 필요합니다. 또는 100mm 표시 전에 꺼집니다.

V-2: 샘플에 두 번의 10초 연소 테스트를 수행한 후 30초 이내에 화염이 꺼집니다. 30cm 이하의 면을 점화할 수 있습니다.

V-1: 샘플에 두 번의 10초 연소 테스트를 수행한 후 30초 이내에 화염이 꺼집니다. 30cm 이하의 면을 점화할 수 없습니다.

V-0: 두 번의 10초 연소 테스트를 수행한 후 10초 이내에 화염이 꺼집니다. 가연성 물질이 떨어지지 않아야 합니다.

준수 표준: GB/T2408-2008, GB13488, ISO1210, UL94 V-0 V-1 V-2, ASTM D635, D4804, 3801, IEC707 및 IEC 60695-11-10:1999 표준의 테스트 요구 사항을 충족합니다.
