누출 흔적 검사 기계 위 상황을 시뮬레이션하기 위해 단열 재료에 파괴 테스트를 수행

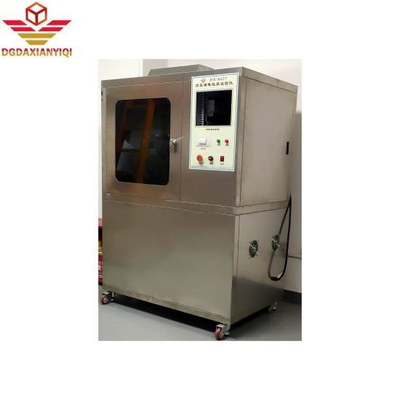

DX8352 누출 추적 검사 기계

소개:

기본 원칙:전기 제품에서 습한 환경과 불순물의 영향 하에, 격리 누출은 서로 다른 극의 충전된 부분 또는 충전된 부분과 지상 된 금속 사이에 발생할 수 있습니다.생성 된 활은 장애와 전기 장치에 단전 원인이 될 수 있습니다, 용해로 인한 물질의 부식, 심지어 화재로 이어집니다.

누출 흔적 검사는 위의 상황을 시뮬레이션하기 위해 단열 재료에 대한 파괴적 시험입니다.실험은 특정 전압을 적용하고 오염 된 액체의 특정 부피를 떨어 뜨리는 것입니다 (0.1% NH 4 CL) 를 고정된 높이 (35mm) 에서 30초 동안 고체 절연 물질의 표면에, 지정된 크기의 플래티넘 전극들 사이에 ((2mm×5mm),전기장과 오염된 매체의 결합 작용에 의한 고체 절연 물질 표면의 내성을 평가하기 위해, 그리고 그 상대 추적 지수 (CT1) 와 추적 저항 지수 (PT1) 를 결정합니다.

기술 매개 변수의 상세한 설명:

표준을 준수합니다: GB/T4207 시험 표준의 요구 사항을 충족합니다.

직사각형 플래티넘 전극을 사용하면 두 전극이 샘플에 가하는 힘은 각각 1.0N ± 0.05N입니다.

적용 된 전압은 100-600V (48-60Hz) 사이를 조정할 수 있습니다. 단전 전류가 1.0 ± 0.1A일 때 전압 하락은 10%를 초과해서는 안됩니다.시험 회로에서 단회로 누출 전류가 0이거나 그 이상인 경우.5A, 2초 동안 유지하면, 릴레가 작동하고, 전류를 끊고, 시험 대상이 자격을 갖추지 않았음을 나타냅니다.

방울 장치의 시간 상수는 조절이 가능하며, 44-50 방울/cm3의 방울 부피와 30 ± 5초의 방울 시간 간격을 정확하게 제어합니다.

전극: 직사각형 플래티넘 전극 2mm × 5mm의 가로 면적. 한 끝 가장자리는 30° 기울기가 있습니다.

표면 힘: 1.0 ± 0.05N

시험 전압: 100~600V

최대 시험 전류: 3A

두 개의 전극 사이의 거리는: 4.0mm

떨어뜨리는 장치: 떨어뜨리는 시간 간격을 임의로 설정할 수 있습니다.

시험실 부피: 0.5M3, 깊이 60x 너비 95x 높이 90cm

외부 차원: 깊이 x 너비 x 높이: 61x 120x 105cm

외부 상자 재료: 미러 스테인리스 스틸
