UL1685 실험실 검사 기계, 전기 및 광섬유 케이블 화염 테스트 장치

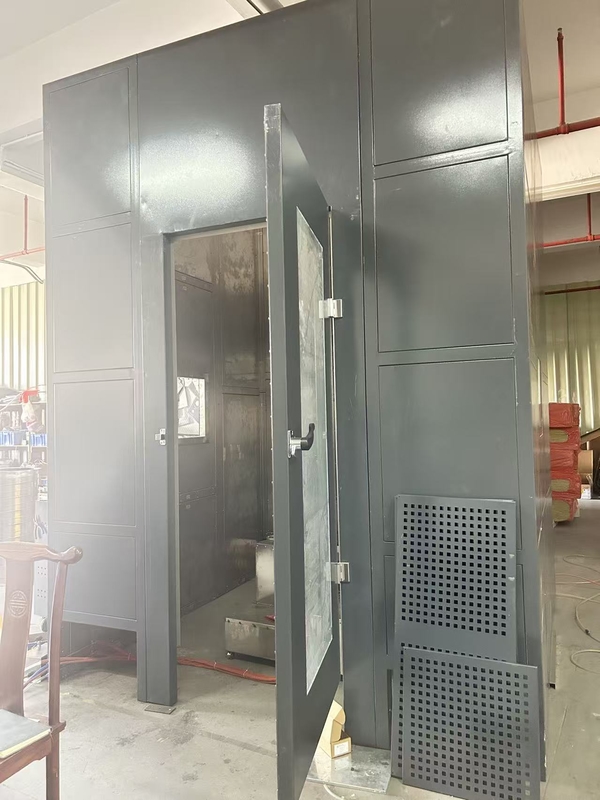

DX8297 UL1685 전선 및 케이블 연소 시험장치

기기 소개:

UL 1685 전선 및 케이블 화염 시험 장치는 지정된 조건에서 단일 또는 묶음 케이블이 화염 확산을 억제하는 능력을 평가하는 데 사용되는 기기이며, UL 1685, IEEE 383 및 IEEE 1202의 시험 요구 사항을 충족합니다.

케이블의 화염 억제 성능은 20분 동안 정의된 부피의 공간에서 20kW(70,000 Btu/hr)의 이론적 값을 갖는 수직으로 배치된 20kW(70,000 Btu/hr) 화염으로 시료에 점화하여 평가합니다.

기술 매개변수:

표준:

IEEE 1202

화염 확산 - 전선 및 케이블 시험

IEEE 383

원자력 발전소용 IE 전선, 현장 접합부 및 커넥터에 대한 형식 시험 표준

UL 1685

케이블의 화재 확산 및 연기 발생

주요 특징:

시험 공간 크기: 2438(길이) × 2438(너비) × 3353(높이) mm, 부피: 19.93m3, 내부 바닥 면적: 5.94m2;

열전대 및 양방향 풍속계를 사용하여 배기 파이프의 온도 및 가스 속도를 측정합니다.

양방향 풍속계는 배기 파이프에서 연소 과정에서 생성된 고온 연소 가스의 와류 속도를 정확하게 측정하는 데 사용됩니다.

팔레트 크기는 305(길이) × 76(너비) × 2438(높이) mm이고, 강철 사다리의 너비는 25±6mm이며, 수직 너비는 229mm입니다.

IEC60332-3용 벤투리 믹서가 있는 프로판 버너가 있는 토치;

공급 및 공기압이 여전히 부드러운 기류를 유지할 수 있도록 하는 질량 유량 제어기;

데이터 수집 보드는 내부 구성 요소의 온도와 버너의 화염 온도를 정확하게 수집하고 측정하는 데 사용됩니다.

솔레노이드 밸브로 가스 및 공기를 제어할 수 있습니다.

연기 밀도 측정 시스템

상자성 산소 열 방출률 시험 시스템

솔레노이드 밸브 및 점화기는 제어판의 버튼을 통해 수동으로 제어할 수 있으며, 비상 시(컴퓨터 포함) 기기의 전원을 끌 수 있습니다.

연기 밀도 측정 시스템
1. 솔레노이드 밸브 및 점화기는 제어판의 버튼을 통해 수동으로 제어할 수 있으며, 비상 상황에서 기기 전원(컴퓨터 포함)을 끌 수 있습니다.
2. 전원 공급 장치: AC 220V, 50/60Hz, 15A;
3. 전체 무게: 약 650kg;
4. 도구: 압축 가스, 개인용 컴퓨터, 진공 청소기, 가스(사용자 제공)
