컨베이어 벨트 수직 연소 테스트 기계에 대한 컨베이어 벨트의 반응을 평가

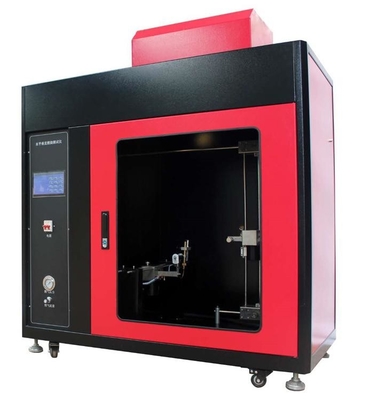

DX8379A C컨베이어 벨트 수직 연소 시험기

시험 원리:

시험편을 수직으로 놓고 지정된 화염 조건에서 소형 화염 점화원을 사용하여 점화합니다. 화염 제거 후 개방 화염을 유지하는 지속 연소 및 점화 시간을 측정하고, 화염을 제거한 후 60초 동안 시험편에 공기를 불어넣어 시험편의 연소 거동을 관찰하고 지속 점화 시간을 측정하여 시험편의 연소 성능을 종합적으로 평가합니다.

개요: 이 장비는 소형 화염(가스 토치/알코올 토치) 시험 방법을 사용하여 화재 시 컨베이어 벨트의 반응을 평가하며, 섬유 코어 컨베이어 벨트 및 강선 코어 컨베이어 벨트의 연소 성능을 평가하는 데 적합합니다. 화염 연소 시 연소 확산 저항 능력과 시험편의 수직 연소 거동은 잔염, 연소 범위 및 연소 입자 낙하를 측정하여 평가합니다.

적용 범위: 컨베이어 벨트 가연성 시험기는 화학, 석탄, 야금 및 전력 산업에서 사용되는 직물 코어 컨베이어 벨트 및 강선 로프 코어 컨베이어 벨트의 연소 성능 시험에 적합합니다. 화재 시 컨베이어 벨트의 반응을 평가하는 데 사용됩니다.

표준:GB/T3685-2009, ISO340:2004 및 GBT10707-2008 표준 충족

장비의 기술 성능:

노즐 내경: 9.6mm;

공급 모드: 팬 자동 공급, 공급 시간 60초;

공급 속도: 1.5M/S;

전자 풍속계: 측정 범위 0~8M/S

TES 온도계: 측정 범위 0~1300°C, 정확도 0.1°C

자동 토치 추진 및 리프팅 시스템;

토치 각도: 수평에서 45도

화염 높이: 170±10MM

스핏파이어 방법: 자동 전자 점화

연소 시간: 0 ~ 99.99초 임의 설정 가능, 정확도 ±0.01초.

잔염 및 무염 시간 타이머: 0~99.99초, 정확도: ±0.01초;

연료: 메탄올 5%(V/V) 및 에탄올 95%(V/V) 혼합물(고객 조제);

시험 챔버 부피: 0.5m3

포장 크기: 길이 1000mm × 너비 600mm × 높이 1150mm

무게: 40KG

전원: AC220v; 50Hz; 50W;

재질: SUS 304 스테인리스 스틸 전체

참고: 토치 각도는 조절 가능하며, 수평 연소 시험으로 사용할 때는 토치를 45°로 조절합니다. 수직 연소 시험으로 사용할 때는 토치를 90°로 조절합니다.

연소 챔버:

3.1 상자: 0.5m3, CNC 공작 기계로 가공, 아크 모양이 아름답고 관대합니다. SUS304

스테인리스 재질/베이킹 페인트, 아름다운 외관, 녹 방지 및 부식 방지 기능.

3.2 상자 상단에는 배기 및 연기 배출 시스템이 장착되어 있어 시험 완료 후 실외로 배기 가스를 배출할 수 있습니다. 시험 중에는 시스템이 중지됩니다.

3.3 상자 전면에는 시험 중 밀봉할 수 있는 강화 유리 관찰 창이 장착되어 있어 시험 상황을 편리하게 관찰할 수 있습니다.

연소 토치:

4.1 가스 벙커 램프, GB/T3685-2009 요구 사항을 완전히 충족하며, 램프 내경은 10mm입니다.

4.2 토치 외경: Φ11.5±0.1mm, 토치 내경: Φ10±0.1mm, 노즐은 공기에서 떨어져 있습니다.

입구 높이 200±10mm

4.3 토치 각도: 수평에서 45도

4.4 화염 높이: 180±20.

송풍 시스템:

5.1 풍속 조절 가능한 송풍 장치 채택, 풍속 조절 범위: 0.05~2m/s

온도 측정 시스템 (선택 사항):

6.1 열 센서는 전도성이 매우 높은 전해 구리로 만들어졌습니다. 길이는 8.8±0.02mm, 직경: Φ5.5±0.01mm

6.2 K형 열전대, 0.5mm 직경 스테인리스 스틸 튜브를 재킷으로 사용, 지능형 PID 온도 제어 계측기 및 K형

열전대 일치. 최대 측정값은 1350°C입니다.

6.3 시험 시스템: 이동 가능하며, 온도 측정 및 온도 측정 중에 시험 챔버 내에 배치됩니다.

6.4 전자 스톱워치 장착: 0.1초까지 정확함 (온도 측정 및 보정 중 대기)

주요 고정구:

6.1 시험 브래킷: 스테인리스 스틸로 제작, 브래킷과 토치가 있는 평면은 관찰 창 평면과 평행하여 관찰 및 작동이 편리합니다.

6.2 쐐기형 프레임: 쐐기 추가, 쐐기에 토치 설치, 모터 구동에 쐐기형 프레임 설치

이동식 플랫폼에서 앞뒤로 이동할 수 있으며, 토치를 수동으로 밀고 당길 필요 없이 자동으로 시험편으로 이동할 수 있습니다.

6.3 외부 화염과 내부 화염을 측정할 수 있는 눈금자 세트 장착.

6.4 1mm까지 정확한 500MM 스테인리스 스틸 눈금자를 장착해야 합니다.
