건물 부품 화재 저항 시험 수직 오븐 및 수평 오븐 EN13381-8

DX8364 건물 구성 요소의 화재 저항 시험 수직 오븐 및 수평 오븐 (EN13381-8)

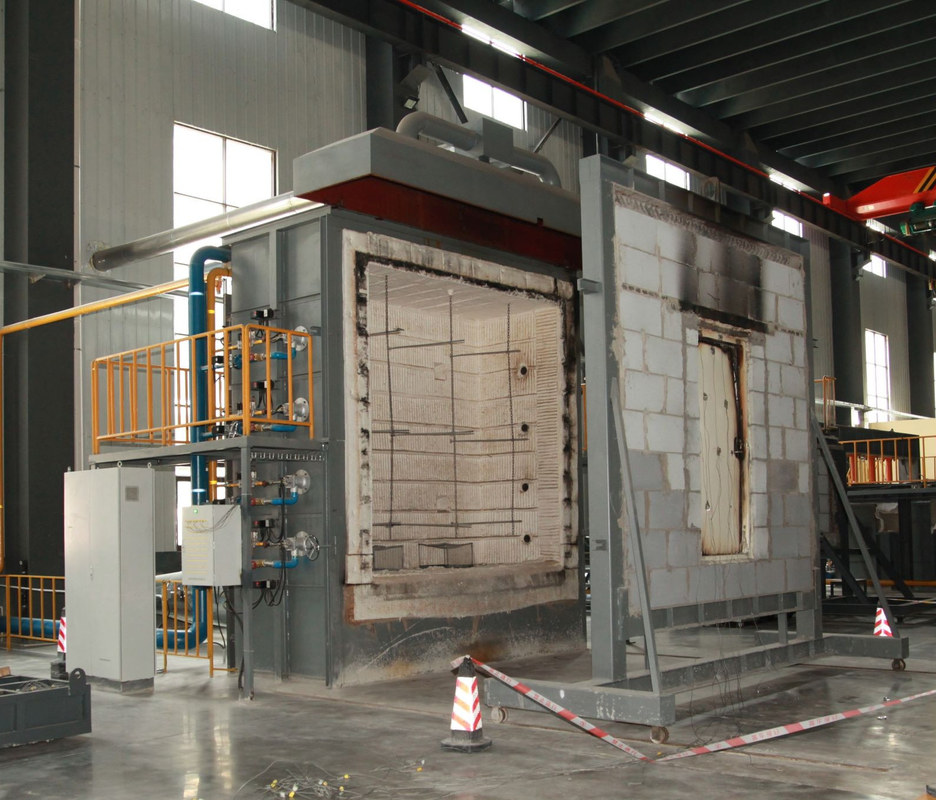

수평 오븐:

테스트 범위:

1. 철근 콘크리트 부하벽, 단면 불면적 3000×3000mm (mm), 철강 구조 부하벽, 보호층 (불 retardant coatings),가벼운 강철 기일판 부하 벽, 접착제 부착 벽 등, 벽 내부의 다른 섹션과 다른 너비와 함께 선택 된 점의 온도 결정.

2- 부하를 지지 않는 벽의 불에 저항하는 재구성 피팅의 화재 저항 테스트

오븐의 순 크기는 4200×4800×1500 (mm) 이며, 샘플의 불면적은 4200×4800 (mm) 이다.

시험 범위: 같은 작업 조건에서 동시에 대칭 및 비대칭 구조 샘플의 불 저항 성능을 감지 할 수 있습니다. 예를 들어: 불투명한 문과 창문,유리, 방화성 봉쇄 재료 등, 또한 대형 방화성 파티션 및 초대 방화벽과 같은 방화성 파티션 구성 요소에 대한 방화성 테스트를 수행 할 수 있습니다.방화성 유리 벽벽 및 방화성 롤러 셔터, 고효율성으로 여러 가지 다른 또는 비슷한 샘플을 동시에 테스트 할 수 있습니다.

3- 로드 베어링 칼럼의 불 저항을 위한 지능형 시험 장치

오븐의 순수 크기는 3000×3000×4700 (mm) 이며, 표본의 불 높이는 3000~4600mm (기둥의 총 높이는 3600~5200mm) 이다.표본의 최대 가로단 크기는 800 mm × 800 mm 또는 Φ800 mm입니다..

총 축적 부하는 15000kN이고, 상부와 하부 특기 부하는 각각 1000kN이다.

테스트 범위:

1기둥 높이는 3600~5300mm, 불 높이는 3000~4700mm,그리고 단일 및 복수 복합 부하를 운반하는 철근 콘크리트 기둥의 다양한 가로단 모양과 크기의 불 저항 테스트.

2기둥 높이는 3600~5300mm, 불 높이는 3000~4700mm,그리고 보호층 (불 방지 코팅) 을 가진 철강 구조 기둥의 불 저항 시험은 단일 및 복수 복합 로드의 다양한 가로 절단 모양과 크기에 노출됩니다..

3- 각기 다른 세క్షన్ 및 각기 다른 깊이의 컬럼 내부의 선택된 측정점의 온도 결정

4모든 쪽에서 불에 휩싸인 다른 물건 (세이프 같은 것) 의 불 저항성 시험.

소방용 소방용 소방용 소방용 소방용 소방용 소방용 소방용 소방용 소방용

적용 범위:그것은 벽, 빔, 기둥, 바닥, 천장 및 지붕과 같은 부하를 지탱하는 및 부하를 지탱하지 않는 구성 요소에 적합하며 다른 구조물, 액세서리 또는 구조물은 참조로 사용될 수 있습니다.이 시험 기계는 GB/T9978의 모든 구성 요소의 시험에 적합합니다..1~9 및 ISO834-1~9 표준

표준을 준수합니다:GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "건축부품의 화재 저항 시험 방법 I부: 일반 요구 사항", ISO834-1:1999 "건축부품의 화재 저항 시험 I부:일반 요구 사항"

주요 매개 변수

실험실: 4.5M (길이) x 4.5M (폭) x 3.5M (높이) 높은 온도 단열 재료의 실내 사용

로딩 장치: 건물 내의 오버헤드 크레인을 이동시키기 위해 기계적 로딩이 채택됩니다. 동질적, 중앙적, 중추적 또는 특기적 로딩을 시뮬레이션 할 수 있습니다.

지원 프레임: 프레임에 있는 윙 브래킷에 4개의 롤러로 연결된다.

열쌍: 오븐 열쌍, 뒷면 열쌍, 이동 열쌍, 내부 열쌍 및 주변 온도 열쌍을 포함하여 다양한 영역에 분산됩니다.

오븐 압력 측정 프로브: T 모양 측정 프로브, 측정 정확도 ± 2Pa

표본 간격 측정 프로브: 6mm 지름 ± 0.1mm 지름 ± 0.2mm 지름

연소 시스템: 가스 분배 시스템 (10m 이내에), 불 투사기 (최소 20) 및 조절 밸브

연소 가스 소스: 95% 이상 순수 프로판, 액화 가스 (사용자 제공)

가스 흐름: 0~100L/min 측정 정확도 2.5등급

공기 흐름: 0~50m3/min 측정 정확도≤±0.5m3/min

가스 탱크 용량: ≥50kg×6

오븐 온도 조절 시스템: 최대 샘플링 포인트는 10점입니다.

환기 시스템 및 제어 덤퍼 등

표본의 반사면에서의 방사열 측정 범위: 0~10W/cm2

온도와 압력 조절은 컴퓨터의 RS485을 제어 시스템에 연결하여 실현됩니다.그리고 열쌍과 압력 센서와 같은 연소 테스트 센서의 DC 출력 전압은 디지털 형태로 변환됩니다., 그 다음 컴퓨터 시스템에 전송되어 표시 및 저장됩니다.

참고:건물 구성 요소의 방화 저항 시험 장치는 불필요한 비용을 피하기 위해 고객이 테스트해야 할 제품에 따라 구현되어야합니다. 예를 들어,공안부 천진소방연구소에는 5개의 화재 저항 테스트 장비가 있습니다., 즉, 부하를 운반하는 빔판의 방화 저항을 위한 지능형 시험 장치, 부하를 운반하는 벽의 방화 저항을 위한 지능형 시험 장치오븐의 순차 크기는 3000×3000×1500 (mm) 이다., 표본의 불면적은 3000×3000 (mm) 이며 총 부하 용량은 2000kN입니다.

수직 오븐:

적용 범위: 벽, 빔, 기둥, 바닥 슬라브 및 천장과 같은 수평 건물 구성 요소에 적합하며 표준 화재 조건에서 화재 저항 특성을 결정합니다.

기준을 충족:GB/T9978.1-2008, :ISO834-11999, GB/T9978.5-2008, ISO834-5:200, GB/T9978.6-2008,ISO834-6: 그리고 다른 테스트 요구 사항.

성능 특성:고정도 멀티 비트 획득 카드 사용, 마이크로 컴퓨터 분석을 통해 온도, 압력, 흐름 및 기타 측면의 데이터 수집,가연의 실제 정보의 실시간 복제를 생성하기 위한 처리 및 제어, 그리고 마이크로 컴퓨터 분석을 통해 그 연소 특성을 결정, 전체 기계 모두 고품질 장치를 사용, 시스템 고품질, 고속 작동을 보장,고도의.

기술 매개 변수:

1기기 구성: 불투명 시험 오븐, 가스 흐름 측정 시스템, 온도 측정 시스템 및 압력 측정 및 제어 시스템.

2불투명 시험 오븐: 그것은 4.5m (길이), × 3.5m (깊이) × 1.25m (높이) 의 내부 크기의 수직 시험 오븐입니다.

3오븐 구조: 강철 구조 프레임이 채택되며, 오븐 벽은 강철 구조 프레임의 중앙에 불탄성 벽돌로 지어집니다.그리고 오븐 벽의 내부면은 고온 내성 열 절연 물질로 만들어집니다., 밀도는 1000kgpm3보다 높습니다. 외면은 색상의 강철으로 포장되어 있으며, 오븐 부리의 두께는 65mm입니다.온도 테스트 온도는 오븐에서 1250°C까지.

4온도 측정 시스템:

1오븐 내 열쌍: 오븐은 GB/T 16839에 따라 와이어 지름 2.0mm의 K형 니켈-크로미움-니켈-크로미움 열쌍을 채택합니다.1, 외부 커버는 열에 저항하는 스테인레스 스틸 파이프 수갑이고, 중부는 열에 저항하는 재료로 채워져 있으며, 뜨거운 끝 튀는 수갑의 길이는 25mm 미만입니다.총 5개, 온도 정확도는 <± 15 °C입니다.

2후면 화면 온도 측정: 0.5MM 지름의 열 쌍을 사용하여, 0.2MM 두께와 12MM 지름의 용접

둥근 구리판에, GB/T16839.1에 따른 큰 니켈-크롬-니켈-실리콘 열쌍은 길이 30MM, 너비 2,0MM의 아스베스트 밀폐로 덮어야 한다.총 20개

3평균 온도 측정: GB/T7633-2008 및 GB/T17428-2009에 적합한 8 개의 열쌍

4최대 온도 측정: 열 쌍은 최대 1200mm의 문 너비까지 커버 할 수있는 패시아와 함께 20 개의 이중 문의 측정입니다.

5이동 열 쌍: 적외선 온도 측정

6내부 열 쌍: 4개의 열 쌍이 있으며, 환기 도로의 내부 온도를 측정하기에 적합합니다.

7환경 온도 측정: 3.0MM 지름의 장갑 열쌍이 사용되며 GB/T16839.1에 맞는 큰 니켈-크롬-니켈-실리콘 K형 열쌍이 채택됩니다.

8오븐 압력 측정: T 모양 측정 탐사선, 측정 정확도 ± 2pa. 3

9로딩 시스템: 측정 압력 센서를 채택

10변형 측정 장치: 전자 변형 측정 장치가 채택됩니다

11간격 탐사: GB/T9978.1 표준에 따라 만들어집니다.

12. 번너: 양쪽에 오븐 벽에 내장 된 8 개의 고속 번너가 있습니다. 각 쪽에 6 개. 오븐에서 가열하는 데 필요한 열을 제공합니다.

13. 연소 배기가스: 연기의 벽 뒤에 연기의 배기가스 벽에 세 개의 연소 배기가스 구멍이 있으며, 이는 연기의 몸으로 연기를 배출하기 위해 뒷쪽의 연기와 연결되어 있습니다.제어 스트레스.

14관측 구멍: 오븐 몸의 옆 벽에 두 개의 관측 구멍이 있으며, 시험 중에 샘플의 불 표면과 불꽃을 관측하는 데 사용됩니다.

15부하 장치: 3.5m 높이, 3.0m 너비의 트롤리를 사용하여 자동차 카리저와 시험 조각 플랫폼으로 구성됩니다. 자동차 카리저는 레일 위에 움직일 수있는 4 개의 지상 바퀴로 설계되었습니다.그리고 테스트 플랫폼: 3.0m*3.0m 평방 철 구조 프레임. 테스트 동안 시험 조각과 함께 시험 조각 플랫폼은 전기 승강기로 자동차 바구니에 들어갑니다.그리고 그 다음 바구니 시험 위치로 밀어 고정그리고 테스트가 시작됩니다.

16전기 제어 부품: MCGS 구성 소프트웨어와 PLC 프로그램 통합 산업 컴퓨터가 채택됩니다.

주요 제어 인터페이스, 오븐 온도 곡선 인터페이스, 샘플 온도 인터페이스, 역사 기록 인터페이스 및 매개 변수 결정 인터페이스
