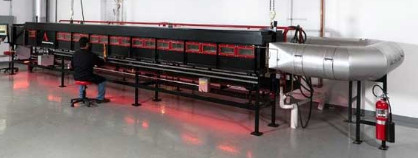

DX8788 ASTME84 스테이너 터널 시험 장치

참고:
UL910/NFPA262 슈타이너 수평 터널 오븐은 주로 CMP 수준의 전선과 케이블의 불 retardant 성능 테스트를 위해 사용됩니다.그리고 주로 금속 파이프 라인을 사용하지 않고 환기 또는 강압 환기 환경에서 직접 배치되는 수평 하위 시스템의 케이블에 사용됩니다..
이 화염 retardant 시험 표준은 UL에 대한 가장 엄격한 화염 retardant 시험 표준을 나타냅니다. 심지어 전선과 케이블 전체의 화염 retardant 테스트를 나타냅니다.플루오린 물질 껍질이 있는 케이블만 불 retardant 테스트 방법을 통과할 수 있습니다.. 높은 분해 온도 (400도 이상) 와 높은 발화점 (800도 이상) 으로 인해 플루오플라스틱은 낮은 불에서 타는 것이 쉽지 않습니다.그래서 다른 유기물질보다 더 잘 불에 저항합니다..

표준:
ASTME 84,UL910,NFPA262에 따른 시험 장치

터널 오븐의 기술적 매개 변수:

1. 연소 상자는 스테인리스 스틸로 만들어졌으며, 내면에 불투명한 벽돌이 배치되어 있으며, 좋은 열 보존 성능을 가지고 있습니다. 연소 상자의 내부 크기는 305mm x 451mm입니다.길이는 7.6m
2내부 장치는 SUS304 스테인리스 스틸로 만들어져 썩지 않고 썩지 않습니다.
3이중 계층 쿼츠 유리 관측 창은 화염의 확산 거리를 관찰하고 표시등을 통해 화염의 위치를 표시 할 수 있으며 기록은 더 직관적입니다..
4. 연소 상자의 높이는 연소 상태와 설치를 관찰하고 샘플을 조정 할 수있는 직원에 적합합니다.
5. 연소 상자 덮개는 전체 디자인을 채택하고 표준에 따라 물 탱크 밀폐 디자인을 채택합니다.시험 중에 연소 가스가 누출되지 않도록 하기 위해 2mm 두께의 304 스테인레스 스틸 물 밀폐 탱크를 장착.
6상자 덮개는 불소연 강철으로 만들어집니다. 상자 덮개는 갈고리와 올리기 장치가 장착되어 있습니다.
7샘플 홀더는 냉각 물 순환 지원 홀더가 장착되어 있으며, 높은 온도에 내성이 있으며 칼슘 실리케이트 보드와 같은 타는 커버를 지원 할 수 있습니다.
8. SUS304 스테인레스 스틸 열 보존 기계 몸의 상단 덮개는 열 저항 열 보존 재료로 채워집니다
9. 설치, 설치 및 샘플 제거 및 오븐 유지보수를 촉진하기 위해 에스컬레이터 유형의 샘플 설치 플랫폼으로 장착되어 있습니다.
10스테인레스 스틸 배기가스 파이프는 아름답고,
11독립적인 다기능 배기가스 압력 감지 장치: 시험 중에 배기가스 압력의 변화를 실시간으로 모니터링합니다. 감지 범위는 0~250Pa이며 정확도는 ±0.5Pa입니다.시스템 압력 테스트 정확도는 ±2Pa입니다.;
12. 팬: 380V, 50Hz, 3Kw 주파수 변환기로 장착 바람의 속도를 변경할 수 있습니다. 최대 흐름 속도는 적어도 8000m3/h입니다,시험의 안전성을 보장하기 위해 샘플의 불량 연소로 생성된 연소 가스를 적시에 외부로 배출할 수 있습니다.;
13이중 머리 구리 가스 연소: 연소기는 공기 입구에서 1320mm 떨어져 있으며 표준 5.3MJ/min 열을 배출 할 수 있습니다. 다른 표준에 따라가스 흐름은 질량 흐름계로 제어할 수 있습니다.. 측정 범위는 변경할 수 있는 0 ∼ 160L / min입니다. 연기의 열량 출력 값, 최대 출력 에너지는 100MJ / min에 도달 할 수 있습니다.
14자동 발화 시스템: 테스트의 안전 성능을 보장하기 위해, 고전압 발화, 12KV, 50mA, 발화 전극의 최소 고전압은 1.8kVp입니다.
15. 연소 밀도 시스템: 센서가 선형임을 보장하기 위해 별도의 신호 처리 시스템을 제공하십시오.
16. 자동으로 온도 및 연소 가스 센서 신호를 기록, 샘플 수집 주파수는 1Hz입니다;
17질량 흐름 조절기: SUS316 스테인리스 스틸 재료, 최대 압력 1000psi (70bar), 누출 속도 1 × 10 ~ 7ml / s 미만, NIST 캘리브레이션, 0 5VDC 및 4 20mA 신호, 루프 보호,프로판 흐름 범위 0 ∼ 2.3g/s, 제어 속도 ≤2s, 제어 정확도는 0.6~2.3g/s 범위 내에서 ±1%FS, 반복성 ±0.5FS, 온도 범위 0~50°C, 습도 범위 0~90%, 디지털 디스플레이,자동 제어 테스트 동안, 가스 공급은 5000Btu (5.3MJ) /min의 열 요구 사항을 충족하고 소프트웨어는 자동으로 사용 된 가스량을 기록합니다.
18표준 테스트 소프트웨어는 자동으로 시스템 풍속, 온도, 연소 밀도 및 기타 테스트 데이터를 기록 할 수 있습니다.

보조장치:
- 수도꼭지 물 공급 시스템
- 메탄 연소 가스 시스템
- 자동차 리프팅 시스템
