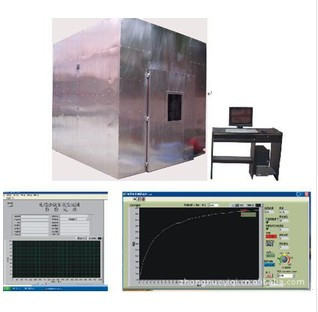

DX8330 와이어 및 케이블 연소 밀도 테스트 기계

DX8330 전선 및 케이블 연기 밀도 시험기

적용 범위: 주로 특정 조건 하에서 연소 시 케이블 및 광케이블에서 방출되는 연기의 농도를 결정하는 데 사용됩니다.

표준 준수: GB/T17651.1-1998 및 IEC61034-1-2 "연소의 특정 조건 하에서 케이블 및 광케이블의 연기 밀도 측정" 시험 표준 요구 사항을 충족합니다.

주요 특징: 이 시험기는 기계, 광학 및 전자 분야의 전문 지식을 포함합니다. 기계 및 광전자 기술의 통합 제품으로 합리적인 구조, 안정적인 성능 및 쉬운 작동의 장점을 가지고 있습니다. computer 운영 인터페이스, LabVIEW 스타일 및 포괄적인 보안 메커니즘. 시험 기간 동안 측정 결과가 실시간으로 표시되고 적합한 곡선이 동적으로 그려집니다. 데이터는 영구적으로 저장, 검색 및 인쇄할 수 있으며 보고서는 직접 인쇄할 수 있습니다.
원리: 특정 조건 하에서 연소되는 케이블 또는 광케이블의 연기 밀도 광 측정 시스템은 광원, 실리콘 광전지 수신기 및 컴퓨터 시스템으로 구성됩니다. 광원에서 생성된 빛은 3m×3m×3m 연기 밀도 실험실을 통과하여 광원 반대편 벽에 직경 1.5m±0.1m의 균일한 광속을 형성하고, 광속 중심에 설치된 광전지가 광원에서 오는 광속 강도를 감지합니다. 케이블 또는 광케이블의 연소로 인해 연소실에 많은 양의 연기가 발생하면 연기가 광전 에너지의 일부를 흡수하여 실리콘 광전지의 광속 강도를 약화시킵니다. 컴퓨터 시스템으로 데이터를 처리하여 초기 100%에 대한 선형 응답인 투과율 Tt를 계산할 수 있습니다.

연소실: 전체 입방형 연소실은 SUS304 두께 1.5mm 스테인리스 스틸을 사용하여 사각 브래킷에 고정됩니다.

연소실 크기: 3M x 3M x 3M, 총 27 입방미터. 고객이 선택할 수 있는 벽돌 구조 또는 강판 구조가 될 수 있습니다.

장비 구조: 전면에 유리 관찰 창이 있고, 양쪽 벽에 100mm x 100mm 크기의 투명 밀봉 창이 설치되어 수평 광 측정 장치의 광속이 통과할 수 있습니다. 지면에서 밀봉 창 중심까지의 높이는 2150mm입니다. 바닥에는 여러 개의 환기 구멍이 있으며, 환기 구멍은 100x500mm (50 제곱센티미터)입니다. 바닥에는 6개의 바퀴가 장착되어 있으며 6개의 캐스터 상단에는 배기 팬이 장착되어 있습니다.

광 측정 시스템:
광원: 수입 석영 할로겐 램프, 정격 전력: 100W, 정격 전압: 12V, 정격 광량: 2000-3000Lm

수신기: 빛 투과율 0%는 빛이 통과하지 않음을 나타내고, 빛 투과율 100%는 빛이 방해 없이 완전히 통과함을 나타내는 실리콘 광전지입니다. 스펙트럼 응답은 국제 조명 위원회(CIE) 분광 광도계와 일치합니다.

설치: 한쪽 끝에 먼지 방지 창이 있고 다른 쪽 끝에 150 길이의 파이프에 설치합니다. 파이프의 내부 벽은 광택이 나는 검은색이며 반사 방지 처리되어 있습니다.

0%의 빛 투과율은 빛이 통과하지 않음을 나타내고, 100%의 빛 투과율은 빛이 방해 없이 완전히 통과함을 나타냅니다.

표준 점화원: 점화원은 1.0L 알코올입니다. 구성: 에탄올 90%, 메탄올 4%, 물 6%

알코올 트레이 (연소 용기): 두께 1.0mm의 스테인리스 스틸로 제작되었으며, 바닥 면적 210x110mm, 상단 면적 240x140mm, 높이 80mm,

설치 위치: 알코올 트레이의 지면으로부터 높이는 100mm이며, 공기 순환을 허용합니다.

연기 혼합: 데스크탑 팬을 사용하여 연소실의 연기를 균일하게 분포시킵니다. 팬 샤프트는 지면에서 250mm, 벽에서 500mm 떨어져 있으며, 공기량은 분당 7 입방미터입니다. 실험 중에는 팬이 수평으로 공기를 불어넣었습니다.

공백 시험: 연소실 내부 온도를 지정된 온도로 조정하고 알코올 램프를 연소시켜 연소실 온도를 25 ± 5 ℃로 만드는 것이 목적입니다.

온도 측정 장치: 문 안쪽 지면에서 1.5미터, 벽에서 0.5미터 높이에 온도 센서가 설치되어 있습니다. 실험실 온도를 모니터링합니다.
무작위 액세서리: 곡선 및 보고서를 출력할 수 있는 투과율 측정 소프트웨어 세트 포함. 그림 1 및 2 참조.

컴퓨터 및 프린터 각 1대 포함: 컴퓨터는 다음과 같은 브랜드로 장착됩니다: CPU: E4300 메인보드: Asus P5KPL 메모리: Kingston 2G; 하드 디스크 160G 디스플레이: 15인치 LCD 드라이브: Samsung DVD; 스테인리스 스틸 연기 배출 시스템 포함. (그림과 같이 강력한 연기 배출 및 전기 스위치 제어 사용)

이 기기를 실험실에 배치하기 위한 권장 예약 치수: 높이 4.5M x 깊이 4M x 길이 6m

실험실 실내 온도 요구 사항: 25±5℃

환경 사용 조건: 평평한 바닥, 좋은 환기, 가연성, 폭발성, 부식성 가스 및 먼지가 없는 곳; 근처에 강한 전자기 복사원이 없는 곳; 장비 주변에 적절한 유지 보수 공간 확보.

온도: 5℃~30℃.
기압: 86-106kPa.
전원 공급 장치: AC220V/50HZ.
전압 허용 변동 범위: 380V ± 10%.
주파수 허용 변동 범위: 50Hz ± 1%.

사용자는 설치 현장에서 장비에 해당하는 용량의 공기 및 전원 스위치를 구성해야 하며, 이 스위치는 독립적이고 전용이어야 합니다.

장비가 작동하지 않을 때 주변 온도는 0-45℃로 유지되어야 합니다.
1. 광 측정 장치:
A. 광원 포함 수입 석영 할로겐 램프: 정격 전력: 100W, 정격 전압: 12V, 정격 광량: 2000-2000-
3000Lm
B. 수신기: 빛 투과율 0%는 빛이 통과하지 않음을 나타내고, 빛 투과율 100%는 빛이 방해 없이 완전히 통과함을 나타내는 실리콘 광전지입니다.
2. 표준 점화원:
A. 점화원은 1.0L 알코올입니다
B. 알코올 트레이: 스테인리스 스틸로 제작되었으며, 바닥 면적 210x110mm, 상단 면적 240x140mm, 높이 80mm는 석영 유리로 만들어졌습니다.
3. 연기 혼합: 데스크탑 팬을 사용하여 연소실의 연기를 균일하게 분포시킵니다.
4. 공백 시험: 알코올 램프를 연소시켜 연소실 온도를 25 ± 5 ℃로 만듭니다.
5. 온도 측정 장치: 문 안쪽 지면에서 1.5미터, 벽에서 0.5미터 높이에 온도 센서가 설치되어 있습니다.
6. 곡선 및 보고서를 출력할 수 있는 투과율 측정 소프트웨어 세트 포함.
7. 컴퓨터 1대 포함 (프린터는 자체 제공)
