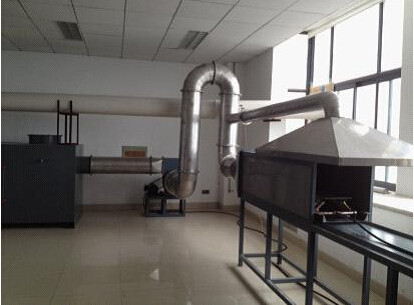

DX8332B 도로 프로판 연소 성능 검사기

적용 범위: 주로 석탄 광산에서 사용되는 전체 코어 직물 난연 컨베이어 벨트의 프로판 연소 성능 테스트에 적합합니다. MT914-2008 "석탄 광산 직물용 전체 코어 난연 컨베이어 벨트"에 따라 터널에서 프로판의 연소 성능을 테스트합니다. 강력한 배기 시스템을 채택하고 배기 팬 시스템을 활성화하여 활성탄 수막을 통해 배기 가스를 정화하고 배출하여 국가 배출 표준을 충족합니다.

주요 기술 매개변수:

1. 차선: 챔버로 구성되며, 챔버의 외부 벽은 25mm 내화 재료로 구성되고, 입구 크기는 460mmx460mm이며 길이는 1676mm입니다. 1.5mm 두께의 스테인리스 스틸 콘 커넥터를 통해 300mm 직경의 배기 파이프에 연결됩니다.

2. 배기 후드: 1.5mm 두께의 스테인리스 스틸로 구성되며, 테스트 챔버 바로 위에 배치되어 테스트 과정에서 퍼니스 외부에서 확산되는 연기를 추출하는 데 사용됩니다.

3. 브래킷: 컨베이어 벨트 샘플을 고정하는 데 사용됩니다. 테스트 벤치는 길이가 1500mm, 너비가 220mm, 높이가 160mm이며, 직경 10mm의 강철 바로 구성됩니다.

4. 벤젠 알킬 버너: 6개의 연소 인젝터로 구성되며, 노즐은 45도 각도로 안쪽으로 기울어져 있습니다.

5. 테스트 재료: 프로판 가스(사용자 제공)로 95% 이상 채워짐;

6. 샘플: 난연 컨베이어 벨트

7. 계량 장치: 테스트 전후 컨베이어 벨트 샘플 및 가스 실린더의 무게를 계량하는 데 사용됩니다. 30kg/0.001kg

8. 풍속계: 챔버 바닥에서 310mm, 챔버 입구에서 285mm 떨어진 중심선에 배치됩니다.

9. 열전대: K형, 외부 직경 3mm 이하; 와이어 직경 0.5mm, 정확도 레벨 II 이상, 범위 1300°C

10. 온도 제어 시스템: 컴퓨터로 제어되며, 열전대에서 생성된 밀리볼트 신호는 신호 조정 보드로 전송됩니다. 아날로그 신호는 데이터 수집 카드를 통해 디지털 신호로 변환된 후 컴퓨터 소프트웨어로 제어 및 보고됩니다.

11. 타이머: 해상도: 0.1초, 오차 1초/시간 이하

12. 연료 유량계: 35~350L/H 조절 가능, 제어 정확도 ± 2L/h

13. 연료 소비 제어 정확도: 565 ± 2g/50분

14. 전원 전압: AC380V 50Hz 삼상 5선식;

15. 전력 소비: 4.01KW;

16. 테스트 환경 온도: 5°C -30°C

17. 수직 회전 6800 * 4400 * 2700mm 또는 수평 직선 9500 * 1800 * 2700mm.

장비 구성: 메인 제어 상자, 송풍 장치, 연소 브래킷 및 연소 노즐의 네 가지 주요 부분으로 구성됩니다.

제어 상자는 이동 가능합니다.

배기 팬 공기 정화: 배기 덕트를 배기 팬에 설치한 후, 공기는 터널을 통과하고 공기 흐름은 제어 밸브로 제어됩니다.

프레임 재질은 304 스테인리스 스틸 사각 용접으로 만들어졌으며, 제어 상자 재질은 (t=1.2mm) 정전기 강철판입니다. 표면은 플라스틱으로 분사되어 더욱 매끄럽고 아름답습니다.

스프레이 램프: SUS304 재질, 당사에서 자체 제작.

제어 시스템:

1 제어 상자는 릴레이 제어 시스템을 채택하고, 모든 전자 부품은 국내 유명 브랜드 제품으로 기계의 작동 성능 및 감지 정확도를 더 잘 보장할 수 있습니다.

2 온도는 수입 지능형 P.I.D 온도 컨트롤러(자동 계산 기능 포함) 및 고정밀 PT100 열전대 센서 및 타이머를 채택합니다.

3 장비에는 다음과 같은 안전 보호 장치가 있습니다: 전력 과부하, 단락 보호, 제어 회로 과부하 보호 및 초고온 보호.
