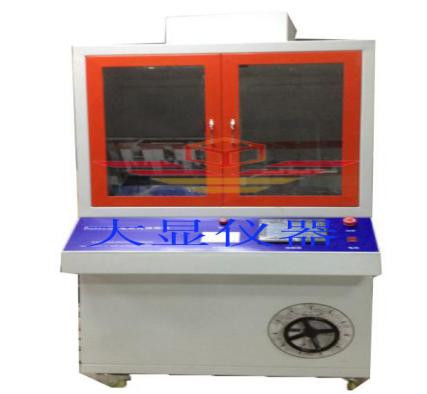

DX8427B 와이어 및 케이블 고전압 누출 표시 검사기

DX842B W전선 및 케이블 고전압 누설 표식 시험기

개요:전선 및 케이블이 전기적 흔적 형성을 견딜 수 있는 능력을 테스트하는 데 사용됩니다. 실제 환경을 시뮬레이션하고 수직으로 배치된 샘플에 특정 속도와 유량으로 0.1% 염화나트륨 용액을 분사합니다. 동시에 고전압을 가합니다. 이 주기 동안 샘플 전류가 1A를 초과하지 않고, 샘플이 타지 않으며, 전극과 접지 사이에 연속적인 아크가 없고, 샘플에 파괴 현상이 발생하지 않으면 해당 샘플은 적격으로 간주됩니다. 단심 케이블에 적합하며 다심 케이블 감지에도 사용할 수 있습니다.

적용 범위:오염된 조건에서 표면 누설로 인한 전기적 흔적으로 인한 손상을 견딜 수 있는 전선 및 케이블의 능력을 위해 사용됩니다.

표준 준수:GB/T 3048.1-2007 전선 및 케이블의 전기적 특성 시험 방법 및 GB/T 3048.7-2007 전선 및 케이블의 전기적 특성 시험 방법: 파트 7: 전기적 흔적에 대한 저항 시험 표준 요구 사항의 요구 사항을 준수합니다.

T기술 매개변수

시험 전압: 0~6000v 조절 가능

시험 전류: 최대 2A

경보 전류: 1 A

전압 조정기: 10KVA 출력 0~250v

고전압 변압기: 10KVA 출력 0~5000v

전극 클램프: 전체 구리 재질

샘플 절연 프레임: 고절연 테플론 재질

액체 분사 장치: 분사 범위 1.2m, 분사 속도 3m/s, 분사량 0.5mm/min

과전류 감지 장치: 고감도 회로 차단기가 채택되었습니다. 루프 전류가 설정값을 초과하면 전원이 자동으로 차단되고 경보 신호가 출력됩니다.

제어 시스템: PLC 제어 + Weinview 터치 스크린 정밀 제어를 채택하여 정확한 분사, 정확한 타이밍, 간단한 작동 및 자동 데이터 기록 기능을 제공하며 기록 및 계산이 필요 없습니다.

누전 보호 장치: 장비에는 고감도 누전 감지 장치가 장착되어 있어 외함 누전 또는 과전류 발생 시 즉시 전원을 차단하고 경보를 울려 작업자의 안전과 장비의 신뢰성을 효과적으로 보호합니다.

내부 처리: 내부는 내부식성 및 절연성 에폭시 판으로 밀봉되어 절연 및 내부식 효과가 있습니다.

장비 크기: L1300mm*W800mm*H1700mm

전원: 220V 50/60hz

장비 무게: 120kg

장비 구성 및 특징:전기 제어 부분, 분사 장치, 고전압 발생기, 전압 조정기 및 폐수 수집 장치; 장비 외부는 전체 스테인리스 스틸로 제작되었으며 내부는 내부식성 및 절연성 에폭시 판으로 밀봉되어 전기 누설 및 오염 액체가 금속 쉘을 부식시키는 것을 효과적으로 방지합니다.

당사의 주요 제품 중 하나입니다. 당사와 광저우 CVC 케이블 테스트 센터가 공동 개발했으며, PC+PLC 지능형 제어 기술을 사용하여 분사 주기 및 최대 분사 횟수를 자동으로 측정하고 제어합니다. 테스트 데이터는 저장 및 인쇄할 수 있습니다. 분사 제어 부분은 스테인리스 스틸 상자로 제작되었으며, 분사 풀은 수정과 같은 투명 아크릴 판으로 제작되어 아름답고 우아합니다. 이 기기는 인체 공학적으로 설계되었으며 작동이 간단하고 사용하기 쉬우며 5000V의 공장 판매 전압으로 고전압 누설 흔적을 안전하게 보여줍니다.
