DX8427A AC/DC 코로나 노화 테스트 기계

DX8427A AC/DC 코로나 노화 테스트 기계

실리콘 고무 코로나 노화의 실험 분석, AC/DC 코로나 노화 특성에 대한 연구, 복합 단열 물질 코로나 노화 실험 장비,유기 단열 물질 코로나 노화 테스트 시스템, 코로나 노화 테스트 박스 시스템

장비 개요:

과학 연구 기관에 적합합니다. 개발된 고형 단열 재료 코로나 노화 저항 테스트 시스템은 다양한 코로나 테스트 조건을 달성 할 수 있습니다.그리고 동시에 5개의 샘플에서 코로나 노화 검사를 할 수 있습니다.동시에, 이 시스템은 코로나 방출에 대한 고체 단열 재료의 전압 저항 테스트에도 사용될 수 있습니다.다양한 조건에서 HTV 실리콘 고무의 코로나 노화 현상에 대한 체계적인 실험 연구를 수행 할 수 있습니다.동시에, 이 시스템의 개발은 고체 단열 재료의 코로나 노화 저항에 대한 국내 연구에 표준 테스트 플랫폼을 제공할 것으로 예상됩니다.이는 다양한 고형 단열 재료의 코로나 노화 저항 특성에 대한 연구를 수행하는 데 도움이 될 것입니다..

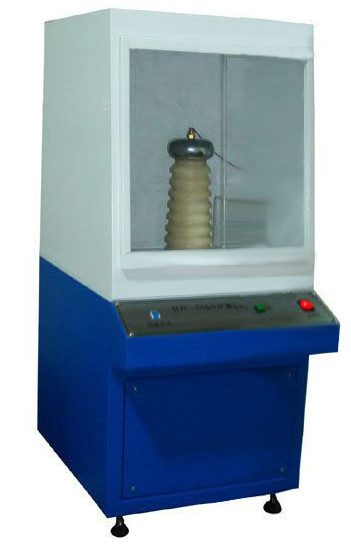

주요 부품:1) 코로나 발생 장치, 2) 측정 시스템, 3) 보호 시스템, 4) 환경 통제 및 모니터링 시스템.고체 단열 재료에 대한 코로나 노화 저항 테스트 시스템의 실제 장치는 그림 1에 표시됩니다.

장비 기준 표준:

미국의 ASTM D2275-14 "단체적인 방출 (코로나) 에 대한 고체 전기 단열 재료의 표면 전압 저항에 대한 표준 시험 방법" 테스트 표준을 참조하십시오.

기술 매개 변수:

(1) 코로나 발생 장치:

1YDT-5/50 전력 주파수 코로나 무료 테스트 트랜스포머를 사용하여, 전압 범위: 0-50KV

2전압 조절기는 자동으로 0으로 돌아갑니다.

3자동 전압 상승과 하락과 함께 0 위치 폐쇄;

4. 수입 누출 보호기, 개인 안전의 신뢰할 수 있는 보호;

5과류 보호, 문턱 및 기타 안전 보호 기능

6전압 및 전류 표시, 측정 정확도 ± 0.2%, 고장 전압 유지;

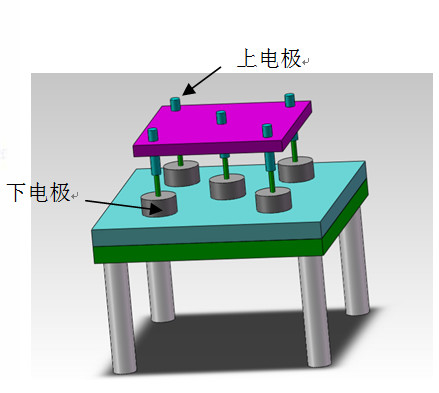

7. 실험 전극: 전극은 현장에서 톱 코로나 방출을 시뮬레이션하기 위해 전통적인 바늘판 모드를 채택합니다. 0.의 곡선 반지름을 가진 스테인리스 스틸 바늘 전극.2mm는 상위 전극으로 사용됩니다전체 전극 시스템은 바늘 판 전극 5 세트로 구성됩니다.그림 3 (고전압 오일 침몰 콘덴서)

8전극 간격: 100mm

9전극 수: 5개

10바늘 끝 전극과 표본 사이의 거리는 15mm의 조정 거리로 조절됩니다.

11고전압 트랜스포머의 명용 용량: 5KVA

12- 정형 입력/출력 전압: 200V/50KV

13정렬된 입출력: 20A/0.04A

14제어 시스템: 시멘스 PLC 제어

15부스팅을 위한 5개의 속도 옵션: 5V, 50V, 100V, 500V, 1000, 2000V는 임의로 설정할 수 있습니다.

16누출, 과부하, 단회로, 고장, 고전압 보호 기능으로 장착;

17기기 부품: 전기 접촉 전압 조절기, 제어 상자, 보호 저항 및 전극 상자로 구성됩니다.

18이 장치는 코로나 노화, 전압 붕괴 및 전압 테스트를 동시에 수행 할 수 있습니다.

19전압 분해 25 및 75 등급의 스테인레스 스틸 전극과 고온 테스트 테스트 벤치 세트를 장착

20코로나 노화 테스트는 5 세트 바늘 전극, 구리 판 전극, 그리고 코로나 노화 샘플 랙을 갖추고 있습니다.

21전문적인 테스트 소프트웨어

22프린터로 장착된 브랜드 컴퓨터 세트:

(2) 환경 제어 장치

1온도 센서: 타이완의 P-T-100 고 정밀 센서를 사용

2온도 및 습도 제어 방법: 균형 온도 및 습도 제어 방법 (BTHC) PID 지능 조정

3온도 범위: -10 °C ~ 150 °C 설정할 수 있습니다

4습도 범위 20~98% RH

5온도 및 습도 제어 정확도: ± 0.2 °C; ± 2.5% RH

6온도 및 습도 챔버 내부의 균일성: ± 0.5 °C ~ ± 0.2 °C; ± 4.0% RH

7컨트롤러 해상도 정확도: ± 0.01% °C; ± 1% R.H.

8난방 속도: ≥ 2.5 °C/min

9냉각 속도: 평균 1 ° C/min

10온도 오차: -10 ~ +99 °C에서 ≤ ± 0.5 °C, 100 ~ + 150 °C에서 ≤ ± 1.0 °C

11습도 오차 ± 2.5% RH (> 75% RH), ± 4.0% RH (≤ 75% RH)

12고품질의 냉불 철판 외부 껍질 재료, 정전적 고온 베이킹 페인트 내부 박스 재료, 스테인레스 스틸 판 (SUS304)

13열 절연 재료: 고밀도 폴리우레탄 폼 + 유리 섬유

14관측 창문은 3층 진공 유리 창문입니다.

15박스 안의 조명: 넓은 각도 투사 조명 장비, 밀폐 된 문과 함께 두 층의 문

16시험 상자 안의 공간 크기: 500 * 500 * 600mm

17- 50KV의 전압 저항 수준으로 시험실의 내부 벽에 단열 처리가 적용됩니다.

(3) AC/DC 코로나 노화 테스트 기계의 차원:

코로나 발생 장치 크기: 850 * 740 * 1500mm

환경 제어 장치 크기: 700 * 1100 * 1700mm

(4) AC / DC 코로나 노화 테스트 기계에 대한 데이터 획득 시스템

1Advantech의 16 비트 PCI 고 정밀 데이터 획득 카드를 사용하면 입력 신호 전압 범위는 ± 5V 또는 ± 10V이며 샘플링 속도는 3MS/s입니다.동시에 여러 코로나 전류와 전압 신호를 수집 할 수 있습니다., 측정 결과를 컴퓨터로 전송하여 처리합니다.

2우호적인 LabView 소프트웨어 인터페이스는 코로나 전압의 파동 형태를 표시할 수 있습니다. 코로나 방출 전류의 양적 및 음적 반주기의 전하 양을 표시할 수 있습니다.그리고 시간이 지남에 따라 방출 에너지의 추세.

3실험 후, 테스트 데이터는 보고서로 생성되고 인쇄되거나 저장 될 수 있습니다.

(5) AC/DC 코로나 노화 테스트 기계의 주요 액세서리

11개의 코로나 발전기

21 환경 제어 장치

3하나의 브랜드 컴퓨터

4전문 수집 소프트웨어

5하나 넣어요
