제품 상세 정보:
|
| 기준: | GB1408.1, IEC60243-1 | 적용 범위: | 주로 플라스틱, 필름, 수지, 운모, 세라믹 등 고체 절연재에 적합합니다. |
|---|---|---|---|
| 테스트 전압: | AC 0-50 kV 연속 조정 가능 DC 0-50 kV 연속 조정 가능 | 변압기 용량: | 10 kVA |
| 전원공급장치의 주파수: | 50Hz 사인파 | 전원공급장치: | AC220V 50/60Hz |
| 외부 치수: | 길이 1400*너비 1040*높이 1500mm | 무게: | 200kg |
| 강조하다: | 전기적 절연 내력 테스터,고체 단열 물질 시험 기계,플라스틱 시험 장비 |
||

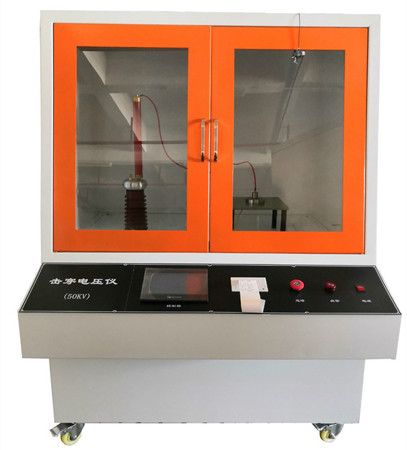

DX8388 고체 절연 재료 전기 강도 시험기 (전기 절연 파괴 강도 시험기)
![]()
표준 준수:
GB1408.1, IEC60243-1 "고체 절연 재료의 전기 강도 시험 방법 - 상용 주파수 시험", GB1408.2, IEC60243-2 "고체 절연 재료의 전기 강도 시험 방법 - 해당 DC 전압 시험" GB/T1695-2005 "가황 고무의 상용 주파수 절연 파괴 강도 및 내전압 측정" GB/T3333, GB12656, 및 ASTM D149 시험 표준의 요구 사항을 준수합니다.
적용 범위:
주로 플라스틱, 필름, 수지, 운모, 세라믹, 실리콘, 유리, 절연 페인트 등과 같은 고체 절연 재료에 적합합니다. 상용 주파수(48-62Hz) 또는 해당 DC 전압에서 공기 또는 액체 매질에서 절연 파괴 강도 및 내전압 시간을 측정합니다. 연속적이고 균일한 승압 또는 단계적 승압에 적합하며, 샘플에 AC/또는 DC 전압을 인가하여 절단될 때까지 측정하고 절단 전압 값을 측정하여 샘플의 절단 강도를 계산합니다. 빠른 전압 상승 방법을 사용하여 전압을 지정된 값으로 올리고 샘플이 일정 기간 동안 절단되지 않도록 유지합니다. 이때의 지정된 값이 샘플의 내전압 값입니다.
주요 기술 매개변수:
1. 시험 전압: AC 0-50 kV 연속 조절 가능 DC 0-50 kV 연속 조절 가능
2. 변압기 용량: 10 KVA
3. 절연 파괴 전압: 0-50kV
4. 승압 속도: 6단으로 나눔: 50, 100, 200, 500, 1000, 2000 (KV/S)
5. 승압 속도 조절: 전기 자동 속도 조절용
6. 전압 측정 정확도: ≤ 2%
7. 누설 전류 선택: 1-20 mA
8. 시험 방법: DC 시험, AC 시험
9. 승압 방법: 자동 프로그래밍 승압
10. 전원 주파수: 50Hz 사인파
11. 전원: AC220V 50/60Hz
12. 외부 치수: 길이 1400*너비1040*높이 1500 mm
13. 무게: 200KG
표준 구성:
시험 호스트: 1대
제어 장치: 1세트
시험 전극 (GB 1408.1): 2세트
시험 연료 탱크: 2개
방전 시스템: 1세트
제어 시스템: 1세트
데이터 수집 시스템: 1세트
시험 소프트웨어: 1세트 CD
브랜드 컴퓨터: 1대
브랜드 잉크젯 프린터: 1대
제품 사용자 설명서: 1부
제품 품질 인증서: 1부
사용법:방전봉을 꺼내 망원봉을 곧게 펴고, 방전봉의 다른 쪽 끝에 있는 접지 클립을 방전봉의 금속 프로브 소켓에 삽입한 다음, 접지 클립을 장비 접지 단자 A 또는 B에 고정합니다. 절연 손잡이를 잡고 장비 케이스, 스탠드에서 최대한 멀리 떨어져 약간 앞으로 기울이고, 시험 상자의 유리문을 열고 금속 프로브를 사용하여 고전압 변압기 출력 균등화 볼, 샘플 전극 및 커패시터 고전압 단자에 차례로 접촉합니다. (필요한 경우, 방전이 완료된 후 AC 전압 범위(AC20V 범위)의 멀티미터를 사용하여 전극과 인체 사이의 전압이 36V 미만인지 테스트하여 잔류 전압이 완전히 방전되었는지 확인합니다.)
주의:각 실험 후 샘플을 꺼내기 전에 미리 완전히 방전해야 합니다. 방전 중 각 방전 지점에서의 접촉 유지 시간은 2초를 초과해야 합니다.
안전 지침:
1. 장비에는 별도의 보호 접지선이 장착되어야 합니다. 보호 접지선의 접지는 주로 샘플 절단으로 인해 주변 영역에 발생하는 강한 전자기 간섭을 줄이기 위한 것입니다. 또한 컴퓨터 제어 불능을 방지할 수도 있습니다.
2. 이 시험 장비의 회로는 과전류 보호, 전압 손실 보호, 누전 보호, 단락 보호, DC 시험 방전 경보 등 여러 가지 보호 조치가 장착되어 있습니다.
3. 접지 요구 사항: 별도의 접지가 필요하며, 접지는 국가 표준을 준수해야 합니다. 금속 막대는 지하 1.5미터 이상 깊이로 묻어야 합니다.
4. 이 시험 장비의 회로는 과전류 보호, 전압 손실 보호, 누전 보호, 단락 보호, DC 시험 방전 경보 등 여러 가지 보호 조치가 장착되어 있습니다.
제품 특징
1. WIN XP/WIN7/WIN8 시스템에서 실행되는 독립 설치 소프트웨어, 사용자 친화적인 인터페이스와 간단한 조작
2. 실험 디스플레이 곡선, 자동 데이터 저장, 자동 검색.
3. 다목적, 정확하고 신뢰할 수 있으며 안전한 AC 및 DC 테스트에 사용할 수 있습니다.
4. 컴퓨터 제어 실험 과정, 자동 판단 정지, 자동 리셋.
5. 과전압, 과전류, 단락, 누전, 오작동 등 다중 보호.
참고:
1. 실험 중에는 관련 없는 사람이 접근하지 못하게 해야 합니다. 이 시험 장비는 고전압을 발생시킬 수 있으며, 훈련되지 않은 사람은 장비를 사용할 수 없습니다. 실험 중에는 감독자가 있어야 하며 혼자 사용해서는 안 됩니다. 예상치 못한 상황 발생 시.
2. 장비를 장기간 사용하지 않는 경우, 재사용하기 전에 먼저 무부하 상태에서 장비에 전압을 인가합니다. 즉, 고전압 전극의 배선을 균등화 볼에서 제거합니다. 컴퓨터 시험 인터페이스를 확인하여 고전압이 정상인지 확인합니다.
3. 실험 중 예상치 못한 상황이 발생하면 즉시 전원을 차단해야 하며, 문제가 해결된 후에만 실험을 계속할 수 있습니다.
4. 장비는 안정적으로 배치되어야 하며 바닥은 견고해야 합니다. 공진을 피하기 위해 시멘트 바닥을 사용하는 것이 적합합니다.
5. 장비 케이스는 사용 중 보호 접지선에 접지되어야 하며, 작업자와 장비 작동의 안전을 보장해야 합니다.
6. 장비 사용 후에는 시스템의 모든 부분의 전원을 끄고, 전기가 흐르는 상태에서 전원 코드를 꽂거나 뽑지 마십시오.
7. 장비는 규정된 전원 전압에 따라 연결하십시오. 회로 배선이 올바른지 확인하십시오. 그렇지 않으면 장비가 손상될 수 있습니다.
8. 장비는 실내에 배치해야 하며, 실험실은 깨끗하고 건조하며 부식성 물질이 없어야 합니다. 관련 없는 사람이 임의로 조작해서는 안 됩니다.
9. 장비 케이블이 날카로운 모서리에 닿지 않도록 하여 케이블 절연이 긁히지 않도록 하십시오. 케이블이 무거운 물체 아래에 눌리지 않도록 하여 케이블이 끊어져 화재가 발생하지 않도록 하십시오. 케이블을 사용하여 물체를 당기거나 묶지 마십시오. 케이블이 끊어져 장비가 오작동할 수 있습니다.
10. 장비에 물, 부식성 가스, 가연성 가스, 가연성 물질이 튀지 않도록 하십시오. 피하지 못하면 화재가 발생할 수 있습니다.
11. 장비를 이동할 때는 전원을 차단하고 소켓에서 플러그를 뽑으십시오. 장비를 거꾸로 놓거나 장비를 45도 이상 기울여 이동하지 마십시오.
12. 장비가 작동 중일 때 장비의 전원 플러그를 뽑지 마십시오.
