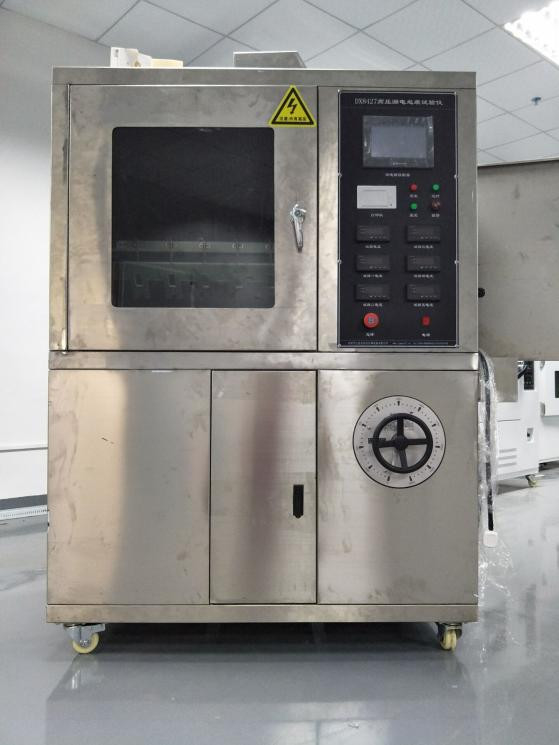

DX8427 고전압 누출 추적 테스트 기계

주로 전기 및 전자 제품, 가전 제품 및 그 재료의 전기 추적 및 부식에 대한 저항을 테스트하는 데 적합하며, 액체 오염 물질 및 경사 표면 시편을 전력 주파수(48Hz -62Hz)에서 시뮬레이션합니다. 가혹한 환경 조건에서 사용되는 전기 절연 재료의 저항 수준을 전기 및 부식에 대한 저항 측정를 통해 평가합니다. 전기 제품의 습기 및 불순물의 영향으로 인해 극성이 다른 충전 부품 사이 또는 충전 부품과 접지된 금속 사이에 절연 누설이 발생할 수 있습니다. 결과적인 아크는 방전으로 인한 파괴, 단락 또는 재료 침식, 심지어 화재로 이어질 수 있습니다. 이 테스터는 절연 재료에 대한 위의 상황을 시뮬레이션하는 파괴 테스트이며, 지정된 전압에서 전기장 및 불순물 함유 물의 작용 하에서 절연체의 누설 및 마킹에 대한 상대 저항을 측정하고 평가하는 데 사용됩니다. 릴레이 소켓, 전환 스위치 커버, 접촉기 등 전기 및 전자 제품, 가전 제품의 고체 전기 절연 재료 및 그 제품에 적합합니다.

2, 표준 준수:

GB/T6553-2014/IEC60587-1984 "가혹한 환경 조건에서 전기 절연 재료의 추적 및 부식 저항 평가 시험 방법" 및 DL/T810-2002 "±500kV DC 로드 서스펜션 복합 절연체 기술 조건"의 요구 사항에 따라, AC/DC 누설 추적 시험을 위한 표준에서 지정한 시뮬레이션 시험 항목, 고무, 플라스틱 및 기타 경사 평면 방법과 같은 전기 절연 재료에 적용 가능합니다. 5세트의 실리콘 고무 테스터 및 실리콘 테스터 표준

기술 매개변수:

전극: 두께 0.5mm 재질: 스테인리스 스틸;

상하 전극 간 거리: 50.0mm ± 0.1;

시험 전압: 100V-6000V 무단 조절 가능;

전압 조정기: 출력: 0~250V 조절 가능, 용량 5KVA;

회로 전류가 60mA일 때 전압 출력을 차단합니다.

시험 시간: 6시간;

낙하 정확도: 0.5%;

전압 안정성: ±1%;

고정밀 전압 조정기: 출력 AC220V. 전력 6000W. 정확도 ±1%;

시험 변압기: 용량 5KVA. 최대 출력 전압 AC6000V (또는 DC6000V 선택 사항);

추적 감지: 표준 GB/T6553-2003/4.1.2에 따라, 특정 유량으로 오염된 액체를 떨어뜨립니다 (2.5kV, 3.5kV 및 4.5kV). 6시간 동안 전류가 60mA 미만으로 흐르면 합격으로 간주됩니다;

낙하 장치: Ralph 정밀 연동 펌프 사용, 유량 범위 0.00185-20ml/분, 작동 속도 0.1-50rpm, 유량 정확도 오차 0.5% 미만;

출력 전압: AC/DC (스위치 가능)

케이스: SUS304 스테인리스 스틸 (브러시드 표면) 제작;

폐수 탱크는 316 스테인리스 스틸로 제작되었으며 밀봉 장치가 장착되어 있습니다.

부피 0.56m³, 스튜디오 부피: 900L * 650W * 950H (mm);

기기 치수: 1200L * 750W * 1800H (mm), 길이 750 * 너비 1180 * 높이 1760mm, 나무 상자 890 * 1320 * 1900

무게: 약 200KG

제어 장치: PLC 제어 + 대만 Weinview 터치 스크린 제어 채택, 정밀 제어, 간단한 작동, 완전한 인간화된 디자인, 테스트 후 자동 보고서 생성, 패널 열 프린터로 테스트 결과를 적시에 인쇄할 수 있습니다;

시험 그룹 수: 5개 그룹 (테스트 중, 하나의 펌프가 하나의 낙하 그룹을 제어하며, 테스트 프로세스는 서로 영향을 미치지 않습니다. 이는 시장에서 하나의 펌프가 5개 그룹을 제어하는 일반적인 경우가 아닙니다) (별도로 또는 함께 테스트 가능)
