DX8427A AC/DC 코로나 노화 테스트 기계

실리콘 고무 코로나 노화의 실험적 분석, AC/DC 코로나 노화 특성 연구, 복합 절연체 재료 코로나 노화 실험 장비, 유기 절연 재료 코로나 노화 시험 시스템, 코로나 노화 시험 상자 시스템,

장비 개요:

과학 연구 기관에 적합한 개발된 고체 절연 재료 코로나 노화 저항 시험 시스템은 다양한 코로나 시험 조건을 달성할 수 있으며 동시에 5개의 샘플에 대한 코로나 노화 시험을 수행할 수 있습니다. 동시에 이 시스템은 고체 절연 재료의 코로나 방전에 대한 내전압 시험에도 사용될 수 있습니다. 다양한 조건에서 HTV 실리콘 고무의 코로나 노화 현상에 대한 체계적인 실험 연구를 수행할 수 있습니다. 동시에 이 시스템의 개발은 국내 고체 절연 재료의 코로나 노화 저항 연구를 위한 표준 시험 플랫폼을 제공할 것으로 예상되며, 이는 다양한 고체 절연 재료의 코로나 노화 저항 특성에 대한 연구를 수행하는 데 도움이 될 것입니다.

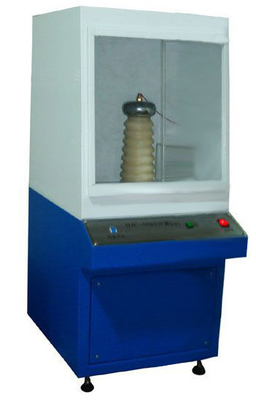

주요 구성 요소: 1) 코로나 발생 장치, 2) 측정 시스템, 3) 보호 시스템, 4) 환경 제어 및 모니터링 시스템. 고체 절연 재료의 코로나 노화 저항 시험 시스템의 실제 장치는 그림 1 물리적 다이어그램에 나와 있습니다.

장비 참조 표준:

미국 ASTM D2275-14 "고체 전기 절연 재료의 표면 전압 저항에 대한 부분 방전(코로나) 시험 방법" 시험 표준을 참조하십시오.

기술 매개변수:

(1) 코로나 발생 장치:

1. YDT-5/50 전력 주파수 코로나 프리 시험 변압기 사용, 전압 범위: 0-50KV

2. 전압 조정기는 트립 후 자동으로 0으로 돌아갑니다.

3. 제로 위치 닫힘, 자동 전압 상승 및 하강 기능 포함

4. 수입 누설 보호기, 개인 안전에 대한 신뢰할 수 있는 보호

5. 과전류 보호, 임계값 및 기타 안전 보호 기능

6. 전압 및 전류 표시, 측정 정확도 ± 0.2%, 절연 파괴 전압 유지

7. 실험 전극: 전극은 현장에서의 팁 코로나 방전을 시뮬레이션하기 위해 전통적인 니들 플레이트 모드를 채택합니다. 곡률 반경 0.2mm의 스테인리스 스틸 니들 전극이 상부 전극으로 사용되고, 직경 30mm의 구리판 전극이 하부 전극으로 사용됩니다. 전체 전극 시스템은 그림 3(고전압 유입식 커패시터)에 표시된 5세트의 니들 플레이트 전극으로 구성됩니다.

8. 전극 간격: 100mm

9. 전극 수: 5

10. 니들 팁 전극과 샘플 사이의 거리는 조절 가능하며, 조절 가능한 거리는 15mm입니다.

11. 고전압 변압기의 정격 용량: 5KVA

12. 정격 입력/출력 전압: 200V/50KV

13. 정격 입력/출력 전류: 20A/0.04A

14. 제어 시스템: PLC 제어 제어 채택

15. 승압을 위한 5가지 속도 옵션: 5V, 50V, 100V, 500V, 1000, 2000V 임의 설정 가능

16. 누설, 과부하, 단락, 절연 파괴 및 고전압 보호 기능 장착

17. 계측기 구성 요소: 전기 접촉 전압 조정기, 제어 상자, 보호 저항기 및 전극 상자로 구성

18. 이 장치는 코로나 노화, 전압 절연 파괴, 내전압 시험을 동시에 수행할 수 있습니다.

19. 전압 절연 파괴는 등급 25 및 등급 75의 스테인리스 스틸 전극과 고온 시험 벤치 세트로 장착됩니다.

20. 코로나 노화 시험은 5세트의 니들 전극, 구리판 전극 및 코로나 노화 샘플 랙 세트로 장착됩니다.

21. 전문 시험 소프트웨어 세트

22. 프린터가 장착된 브랜드 컴퓨터 세트:

(2) 환경 제어 장치

1. 온도 센서: 대만 P-T-100 고정밀 센서 사용

2. 온도 및 습도 제어 방법: 균형 온도 및 습도 제어 방법(BTHC) PID 지능형 조정

3. 온도 범위: -10°C~150°C 설정 가능

4. 습도 범위 20-98% RH

5. 온도 및 습도 제어 정확도: ± 0.2°C; ± 2.5% RH

6. 온도 및 습도 챔버 내부 균일성: ± 0.5°C~± 0.2°C; ± 4.0% RH

7. 컨트롤러 해상도 정확도: ± 0.01%°C; ± 1% R.H

8. 가열 속도: ≥ 2.5 °C/min

9. 냉각 속도: 평균 1°C/min

10. 온도 편차: -10~+99°C에서 ≤ ± 0.5°C, 100~+150°C에서 ≤ ± 1.0°C

11. 습도 편차 ± 2.5% RH (>75% RH), ± 4.0% RH (≤ 75% RH)

12. 신뢰할 수 있는 냉간 압연 강판 외부 쉘 재질, 정전기 고온 베이킹 페인트 내부 상자 재질, 스테인리스 스틸 플레이트(SUS304)

13. 단열재: 고밀도 폴리우레탄 폼 + 유리 섬유

14. 관찰 창은 3중 진공 유리 창입니다.

15. 상자 내부 조명: 광각 투사 조명 장비, 밀봉된 이중 도어

16. 시험 상자 내부 공간 크기: 500 * 500 * 600mm

17. 시험실 내부 벽에는 단열 처리가 되어 있어야 하며, 내전압 레벨은 50KV입니다.

(3) AC/DC 코로나 노화 시험기의 치수:

코로나 발생 장치 크기: 850 * 740 * 1500mm

환경 제어 장치 크기: 700 * 1100 * 1700mm

(4) AC/DC 코로나 노화 시험기의 데이터 수집 시스템

1. Advantech의 16비트 PCI 고정밀 데이터 수집 카드를 사용하며, 입력 신호 전압 범위는 ± 5V 또는 ± 10V이고 샘플링 속도는 3MS/s입니다. 여러 코로나 전류 및 전압 신호를 동시에 수집하고 측정 결과를 컴퓨터로 보내 처리할 수 있습니다.

2. 친숙한 LabView 소프트웨어 인터페이스는 코로나 전압의 파형을 표시할 수 있습니다. 코로나 방전 전류의 양반 주기 충전량과 방전 에너지의 시간 경과에 따른 추세를 표시할 수 있습니다.

3. 실험 후 시험 데이터를 보고서로 생성하여 인쇄하거나 저장할 수 있습니다.

(5) AC/DC 코로나 노화 시험기의 주요 액세서리

1. 코로나 발생기 1개

2. 환경 제어 장치 1개

3. 브랜드 컴퓨터 1대

4. 전문 수집 소프트웨어 세트

5. 1개 포함
