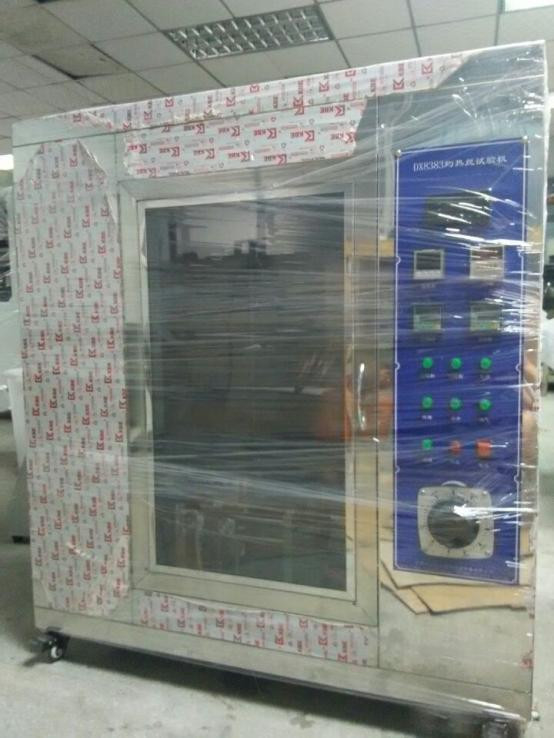

DX8383 디지털 디스플레이를 가진 뜨거운 와이어 테스트 기계

소개: 핫 와이어 테스트는 작동 중 전자 및 전기 제품의 안정성을 테스트하는 데 사용됩니다. 핫 와이어 자체는 실제로 고정 스펙 저항 와이어 링입니다.시험 중에, 그것은 전기에 의해 지정 된 온도로 가열되어야합니다. 그래서 뜨거운 와이어의 꼭대기는 필요한 시간 동안 샘플과 접촉하고 그 상태가 관찰되고 측정 될 수 있습니다.테스트 범위는 특정 테스트 절차에 달려 있습니다..

적용 범위: 뜨거운 와이어 테스트 기계는 주로 전기, 전자 제품, 가전 기기 및 그 구성 요소에 대한 화재 위험 테스트를 수행하는 데 적합합니다.뜨거운 부품이나 과부하 저항과 같은 열원이나 발화원으로부터 발생하는 열압력을 짧은 시간에 시뮬레이션하는 것그것은 또한 고형 전기 단열 재료 또는 다른 고형 연화 물질에 적합합니다.

표준을 준수합니다: GB/T5169의 "등광선 시험 방법"의 요구 사항에 따라 설계 및 제조됩니다.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB47061, UL817 표준

기술 매개 변수:

1실험실 부피: 0.5m3, 깊이 x 너비 x 높이: 60x 95x 90cm

2경계 크기: 깊이 x 너비 x 높이: 61x 120x 105cm

3빛나는 와이어: 4.0mm 지름 반지는 니켈/크롬 와이어로 만들어집니다.

4온도 측정 장치: 1050 °C의 높은 온도에 견딜 수 있는 0.5mm 장갑 얇은 와이어 열 쌍

5. 난방 전류: 온도가 960 °C 때 전류는 120 ~ 150A 사이입니다.

6시험에 힘을 적용: 0.8 ~ 1.2N, 압축 깊이를 최소 7mm로 제한

7타이머: 점화 (Ti) 와 불 끄는 시간 (Te) 를 측정하는 타이머. 범위: 0~99.99S

8광선선: 4mm±0.04mm Ni/Cr (80/20) 특수 설계 표준 반지, 수평적으로 고정

9열쌍: 0.5mm 수입 K형 열쌍, 장갑 수갑 1100 °C까지 열 저항;

10뜨거운 선의 전기 난방 온도: 500 °C ~ 960 °C (디지털 디스플레이가 미리 설정 될 수 있습니다), 온도 변동 < 3 °C;

11시험 표본의 압력: 1.0N ± 0.1N (실제 상황에 따라 조절할 수 있다)

12최대 침투 깊이: 7mm ± 0.5mm (실제 조건에 따라 조절)

13시험 샘플 이동 속도: 10mm/s ~ 25mm/s

14심각성 수준: 적용된 시험 불꽃 (ta) 의 기간에 선호되는 값은: 5s, 10s, 20s, 30s, 60s, 120-1s;

15화염 높이: 시험 화염 높이는 12mm입니다.

16가스 소스: 부탄 가스 (사용자 제공).

17외부 상자 재료: 미러 스테인레스 스틸.

시험 방법: 표준 저항 와이어 고리를 지정 된 온도로 뜨고 열선과 시험 샘플을 플러그, 소켓, 고무에 접촉하도록하십시오.시험 조건에서 플라스틱 및 다른 제품.

열전선 연소 시험 기계에 대한 대응된 시험 방법:

완제품에 대한 타는 철의 염화성 시험 방법 (IEC 60695-2-11:2000/GB/T 5169.11-2006)

소재에 대한 타는 유선의 불화성 시험 방법 (IEC 60695-2-12:2000/GB/T 5169.12-2006)

뜨거운 와이어를 사용하는 재료의 발화 성능에 대한 시험 방법 (IEC 60695-2-13:2000/GB/T 5169.13-2006)

불화성 지수 GWFI, GWFI - 반짝이는 와이어의 불화성 지수

3회 연속 테스트에서 정해진 두께의 시험 샘플의 최대 시험 온도는 다음 조건 중 하나를 충족해야 합니다.

a) 뜨거운 와이어를 제거 한 후 30초 이내에 시험 샘플의 불꽃이나 열이 꺼지고 시험 샘플 아래에 놓인 포장 종이가 불타지 않습니다.

b) 시험 샘플은 불타지 않았습니다.

GWIT, GWIT - 반짝이는 전선 발화 온도

A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).

샘플 요구 사항: SGS 재료 연구소는 샘플 테스트에 대해 다음과 같은 요구 사항을 가지고 있습니다.

표본은 충분히 큰 고정된 크기의 평평한 부분을 가지고 있어야 하며, 시험 평면은 시험 중에 수직으로 유지되어야 합니다.

테스트 샘플은 여러 가지 방법으로 만들어질 수 있습니다.

압축형조, 주사형조 또는 주사형조 또는 충분한 면적의 금속판과 같은 완제품에서 절단.

평면 부분의 크기는: 길이: ≥ 60mm, 너비 (연착장 안쪽): ≥ 60mm

이 실험의 요구 사항에 따르면, 염화성을 평가하는 것은 일반적으로 10개의 시험 샘플의 세트를 필요로 합니다.
