ISO 5658 화염 확산 검사기 소재의 방화 retardant 성능을 평가

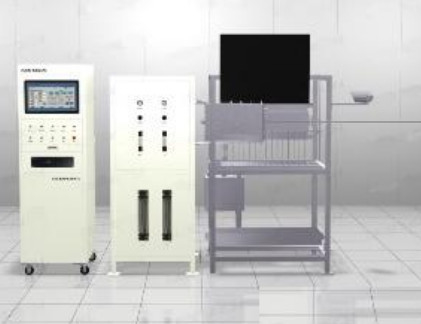

ISO 5658 화염 확산 시험기

화염 확산 시험기 ISO 5658-2는 ISO5658-2 표준에 따라 개발 및 제조되었으며 IMO FTP 코드 결의안 A. 653(16) 및 ASTM E 1317의 요구 사항을 충족합니다. Shenzhen Demerson 화염 확산 시험기 ISO 5658-2는 건축 자재의 측면 화염 전파 성능을 결정하는 데 사용되며, 화염 전파 성능/화염 전파 속도를 통해 재료의 난연 성능을 평가할 수 있습니다.

장치는 가스 복사판을 통해 열을 방출하고 수입된 열 유속계를 사용하여 복사열을 보정하며, 혼합 가스 버너를 통해 시편에 점화하여 특정 복사열 조건에서 재료의 연소를 테스트합니다. 시편은 복사 플럭스가 명확하게 보정된 영역에 노출되며, 점화 시간, 화염 확산 정도, 최종 소화 시간을 측정합니다. 시험편은 수직 위치에 복사판에 인접하게 배치되고 복사 플럭스가 명확하게 보정된 영역에 노출됩니다. 점화 불꽃은 시험편에 가깝게 위치하지만 접촉하지 않으며, 시편의 가열된 끝은 표면의 증발 가스에 의해 점화됩니다.

점화 후, 화염 전선의 발달을 기록하고, 화염 전선이 시편 표면에서 각 보정된 거리까지 수평으로 연소하는 데 걸리는 시간을 기록합니다. 그런 다음 재료의 점화열, 연속 연소열, 임계 유량, 연속 연소의 평균 열, 총 방출열 및 기타 관련 매개변수를 테스트합니다.

표준s:ISO 5658-2: 화재 반응 실험 – 화염 전파 파트 2: 수직 배치 건축 자재의 측면 화염 확산 정도.

IMO FTP 코드 결의안 A. 653(16): 벌크헤드, 천장, 데크 재료의 가연성 시험 절차 권장 사항

ASTM E 1317: 선박 표면 코팅의 가연성에 대한 표준 시험 방법

GBT28752-2012 수직 표면의 화염 측면 확산 시험 방법

특징:

상자는 스테인리스 스틸로 제작되어 아름답고 부식에 강합니다. 청소가 용이합니다. 본체: 버너 프레임과 시편 지지 프레임의 두 개의 독립적인 부분으로 구성됩니다. 두 부분은 볼트로 고정되어 있으며 유연한 기계적 조정을 위한 볼트가 있습니다.

점화원: 미국에서 수입된 복사 패널 및 프로판 블로우 토치. 불꽃 높이의 정밀 제어

버너, (200±10) mm 길이의 이중 구멍 세라믹 튜브,

실린더형 점화 버너는 IMO 표준 자동 화염 충격 시험을 지원합니다

이중 격자와 확대된 시야를 통해 사용자는 화염 확산을 관찰할 수 있습니다

복사판 온도 조절기: 열 싱크의 뒷면으로 불꽃이 넘어가는 것을 방지하고, 열 싱크의 내부 온도와 불꽃을 확인합니다.

유량 조절기는 가스의 임계 열 유량을 테스트할 때 메탄 함량을 쉽게 측정할 수 있도록 합니다.

가스 공급: 감압 밸브, 제로 압력 밸브, 템퍼링 밸브, 솔레노이드 밸브 및 믹서가 장착되어 혼합 공기와 가스가 복사판으로 공급됩니다.

다공 보정판과 슬라이딩 열 유속계 이동 트랙을 사용하여 열 복사 플럭스가 표준 요구 사항을 충족하는지 감지할 수 있습니다.

각도 조절 가능한 관찰 유리(750mm×120mm)가 장착되어 있으며, 유리 거울과 시편 빗을 통해 화염 확산 속도를 관찰할 수 있으며, 풋 스위치를 통해 자동으로 기록할 수 있습니다.

시편 굴뚝, 1개, 가스 및 굴뚝 금속 보상 열전대 포함.

안전 방폭, 역류 방지 밸브, 차단 솔레노이드 밸브가 모든 복사판 연소 제어 시스템에 장착되어 가스 역류를 방지합니다.

카메라는 프로그램에서 테스트 과정의 상태를 관찰하고 저장합니다.

복사판의 열 유량 상태를 50mm 범위에서 측정합니다

데이터 수집 시스템은 화염 확산 길이 및 연소 특성의 이미지를 저장합니다

19인치 분석 프레임은 화염 확산 속도, 임계 유량 및 열 방출 속도를 측정합니다

복사판 버너 시스템은 스파크 점화 및 안전 잠금 장치가 있는 완전 자동화 시스템입니다. 모든 제어 시스템은 방폭입니다.

IMO 프로그램은 모든 보정, 테스트 및 테스트 결과(IMO, ISO)를 쉽게 인쇄할 수 있도록 합니다.

PLC 제어 시스템.

사양

모델 DX--ISO5658

크기 1,710(W)×1,100(D)×1,985(H)mm

콘솔 크기 600(W)×750(D)×1,600(H)mm

전원 AC 220V, 50/60Hz, 30A

무게 200kg

지침 지침이 제공됩니다

배기 최소 30L/min

도구 메탄, 개인용 컴퓨터, 압축 가스, 캠코더
