DX8371 방화성 건축 재료의 불소연성 시험 기계

난연성 건축 자재 시험기 DX8371

1. 표준 준수:

국가 표준 GB/T 5464-2010 "건축 자재 난연성 시험 방법" 및 GB/T 8624-2012 "건축 자재 및 제품의 연소 성능 분류"에 명시된 기술 지표 및 요구 사항에 따라 개발되었습니다. IS01182: 2002 "건축 자재의 화재 반응 시험 - 난연성 시험".

2. 적용 범위:

주로 특정 조건 하에서 건축 자재의 연소 성능을 판단하는 시험 방법에 적합합니다. GB8624 건축 자재 연소 성능 분류에서 A급 난연 재료의 연소 성능 분류 시험에 적합합니다.

3. 주요 특징:

이 장비는 산업용 컴퓨터와 16비트 고정밀 AD 수집 카드를 채택했으며, 수집된 데이터는 컴퓨터에서 완전히 처리되어 전통적인 수동 데이터 계산 작업을 크게 단순화합니다. 인간화된 작동 인터페이스, 간단하고 편리한 작동으로 컴퓨터 사용법을 모르는 사람도 5분간의 훈련 후 작동을 배울 수 있습니다. 시험 중 시험자는 시험 데이터와 온도 곡선을 실시간으로 볼 수 있습니다. 시험 종료 후 시험 보고서가 자동으로 생성되며, 시험 데이터가 한눈에 명확하게 표시되어 작업자가 저장, 인쇄 및 전달하기 편리합니다. 장비에는 고정밀 전압 조정기가 장착되어 있으며, 전압 변동은 2% 이내로 입력 시험 전압의 안정성을 보장합니다. 장비에는 과열 및 과전류 보호 장치가 있어 가열 과정 중 가열로의 과부하를 방지하여 가열로의 수명을 효과적으로 연장합니다.

주요 매개변수:

1. 시험 장치에는 가열로, 시편 홀더, 공기 흐름 후드, 열전대, 전력 조정기, 전압 조정기, 지능형 온도 제어 장치 및 컴퓨터(온도 곡선 및 시험의 모든 데이터 기록 가능)가 포함됩니다.

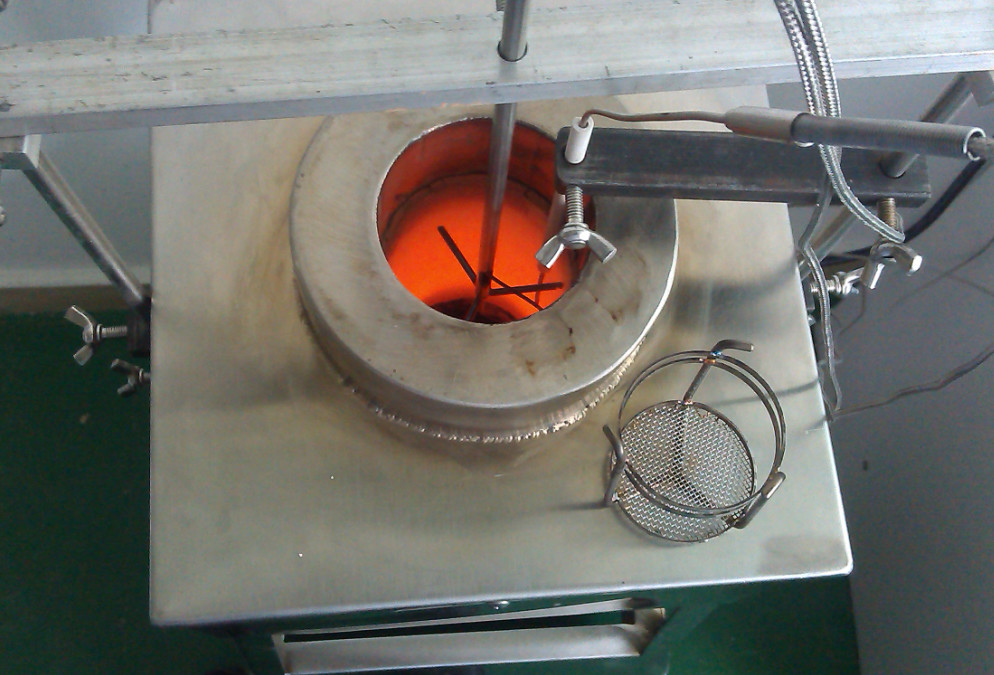

2. 가열로: Φ95mm× Φ75mm× Φ150mm, 3mm×0.2m 니켈 80% 크롬 20% 저항 밴드

3. 시편 랙 무게: 15g+1g

4. 공기 흐름 후드: Φ75mm×500mm

5. 열전대: 절연 니켈-크롬 갑옷 Φ3mm

6. 전압 조정기: 2KVA, 전압 안정성 ≤±1%

7. 온도계: 0~1000 ±2%

8. 타이밍 시간 범위: 0~99h 정확도 ±1S

9. 전원 전압: AC220V ±10%, 50Hz, 전류 ≤10A;

10. 안정화 시간: 상온에서 750°C까지 ≤1h;

11. 가열로 온도: 750 ±5°C;

12. 가열로 내 온도 드리프트: 2°C/10min;

13. 가열 전력: 800~1000W;

14. 최대 전력: 1.5KW;

15. 전력 가열 전압: 0~100 V 조절 가능

장비 구조: 이 기계는 가열로, 제어 상자, 컴퓨터 및 공기 안정 장치로 구성됩니다.

연소 상자 크기: L700*W400*H850(mm).

연소 상자와 제어 상자는 SUS304 스테인리스 스틸로 제작되어 외관이 아름답고 고급스럽습니다. 내부 부품은 SUS304 스테인리스 스틸로 제작되어 녹 방지 기능이 뛰어납니다.

온도 제어 시스템:

열전대: GB/T5464에서 요구하는 정확도를 완전히 충족하는 직경 0.3mm, 외경 ¢ 1.5*300mm의 K형 니켈-크롬 갑옷 열전대를 채택했습니다.

온도 수집: EVOC 16비트 AD, 고정밀 온도 수집 카드, 컴퓨터 시스템과 함께 수집 신호를 계산 및 처리하여 제어가 매우 정확합니다.

사용 조건: 바닥은 평평하고 환기가 잘 되며 가연성, 폭발성, 부식성 가스 및 먼지가 없어야 합니다. 주변에 강한 전자기 복사원이 없어야 합니다. 장비 주변에 적절한 유지 보수 공간을 확보하십시오.

온도: 25°C~35°C.

허용 전압 변동 범위: 220V ±10%.

허용 주파수 변동 범위: 50Hz ±1%.

사용자는 설치 현장에 누전 차단기를 구성해야 하며, 이 차단기는 장비 사용에 독립적이고 전용이어야 합니다.

시험로 크기: L550×W550× H2100 (mm).

제어 상자 크기: L700×W600×H1200 (mm), 제어 상자는 컴퓨터로 제어됩니다.

실험로는 신뢰할 수 있는(t=1.2mm) 스테인리스 스틸로 제작되어 외관이 아름답고 고급스럽습니다.

내부 부품은 SUS304 스테인리스 스틸로 제작되어 녹 방지 기능이 뛰어납니다.

온도 제어 시스템: 컴퓨터 지능형 온도 제어 시스템.

열전대: 직경 φ1.5mm, 정확도 II의 니켈-크롬 갑옷 열전대.

4. P성능 지표

1. 전원 공급 장치: AC220V ±10%, 50Hz, 전류 ≤10A;

2. 가열 전력: 1500W;

3. 온도 범위: (-200~1300)°C;

4. 온도 제어 범위: (300~750)°C;

5. 온도 측정 정확도: ±1°C;

6. 온도 제어 정확도: ±3°C;

7. 가열로 내 초기 평형 온도: (750 ±5) °C, 10분 내 온도 드리프트 ≤ 2°C;

8. 가열로 내 안정 온도: 상온에서 750°C까지 ≤ 1시간;

9. 가열로 튜브 크기: 내경 (75 ±1) mm, 높이 (150 ±1) mm;

10. 시편은 원통형: 직경 45mm, 높이 (50 ±3) mm;

11. 바닥 면적: 1제곱미터;

12. 온도 프로브: 외경 1.5mm, 와이어 직경 0.3mm.

13. 전력 조정: 0~1200 V 조절 가능;

14. 상태 조정: 시험 전에 시편은 (60 ±5) °C의 온도에서 (20~24)시간 동안 환기 건조 오븐에서 조정해야 하며, 그런 다음 시편을 건조 접시에서 상온으로 냉각해야 합니다. 각 시편 그룹의 질량은 시험 전에 0.01g 정확도로 측정해야 합니다.

15. 프로브 테스트 지점: 테스트 챔버, 테스트 조각 중심, 테스트 조각 표면, 가열로 벽.

기기

전체 기기는 19인치 랙에 수납되며 온도 조절기, 과열 경보 및 전력 조절기를 포함합니다. 전력 조절기는 전압 변동의 영향 하에서 온도를 유지하고 공급되는 전원의 전력을 와트 단위로 표시합니다.
