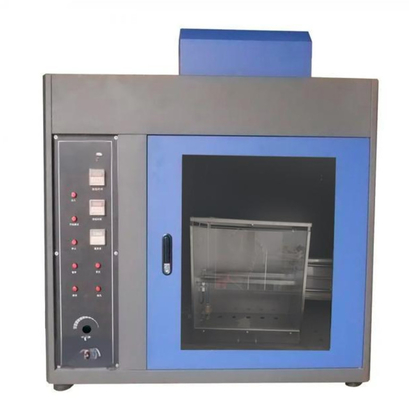

DX8379 플라스틱 및 플라스틱 부품의 수직 및 수평 연소 시험 기계

주로 특정 화력원으로부터 직접 연소되는 플라스틱이나 필름의 불화성 성능을 결정하고 그 화력 저항 등급을 결정하는 데 사용됩니다.

표준을 준수합니다:

UL94 및 GB/T2408 시험 표준의 요구 사항을 충족합니다. GBT5169.1

연소실:

상자 몸집은 1m3 이상이며 CNC 기계 도구를 사용하여 가공 및 형성됩니다. 원형 활 모양은 아름답고 관대합니다.고품질 SUS304 스테인리스 재료/빵 페인트는 아름다움의 특징을 가지고 있습니다, 경직 방지 및 부식 방지.

상자의 위쪽에는 환기와 연소 배기가스 시스템이 장착되어 있으며, 시험이 끝나면 배기가스를 외부로 배출할 수 있습니다. 실험 중에,시스템이 정지 상태였습니다..

상자 앞에는 시험 과정 중에 밀폐될 수 있는 완화된 유리 관찰 창문이 있어 시험 상황을 쉽게 관찰할 수 있다.

연소 불타기:

우리 회사의 자체 제작 블로 타워는 ASTM D 5025-99의 요구 사항을 완전히 충족합니다.

표준 전력: 500W 조절, 수직 및 수평 연소에 적합합니다.

노즐의 지름은 9.5 ± 0.03mm, 노즐 빛의 길이는 160 ± 0.05mm, 공기 입구에서 노즐의 높이는 100 ± 10mm입니다

스프레이 각도: 수평으로 90도, 수직으로 45도 조절할 수 있으며, 자연 흡수, 내부 불꽃 12-40mm, 외부 불꽃 20-125mm, 조절할 수 있습니다.

증기 노즐: Ф 0.9 ± 0.03mm

화염 높이: 20 ± 20.

온도 측정 시스템:

열 센서 (황제 선도 및 열 쌍) - 선도 구조는 매우 높은 전도성을 가진 전해질 구리로 이루어져야합니다. 길이 19.14 ± 0.02mm

0.5mm의 와이어 지름의 K형 열쌍

지능형 PID 온도 조절 미터는 K형 열 쌍과 일치합니다. 측정값은 1000 °C 증가 할 수 있습니다.

전체 테스트 시스템은 이동 가능하며, 온도 측정을 위해 테스트 상자에 배치됩니다.

전자 스톱워치로 장착: 0.1S까지 정확 (온도 캘리브레이션 중 백업)

주요 장치는:

시험 받침대: 스테인리스 스틸로 만들어져 수평 받침대와 수직 받침대로 나뉘어 있습니다.수직 브래킷은 스프레이 램프가 위치하고 있는 평면과 관측 창 평면과 평행합니다., 관찰 및 조작을 쉽게합니다.

윙 프레임: 윙을 추가하고 필요에 따라 스프레이 램프를 윙에 설치하고 지정된 위치로 정확하게 돌아가는 동안 이동을 쉽게하십시오.

수평 및 수직 연소 중 내부 및 외부 불꽃을 측정 할 수있는 룰러 세트로 장착됩니다.

시험용으로 500mm에서 1mm의 정밀도를 가진 스테인리스 스틸 릴러를 장착한다.

표준 샘플 사양: 길이 125mm, 너비 13mm, 두께 < 13mm (또는 시험 표준에 따라)

운영 체제:

릴레이 제어 시스템은 모든 구성 요소에 대해 잘 알려진 국내 / 외국 브랜드를 채택하여 품질을 보장하면서 테스트의 정확성을 더 잘 보장합니다.

타는 시간: 타는 노즐이 지정 된 위치에 도달하면 분사 시간이 자동으로 기록됩니다 (규칙에 따라, 예를 들어 15 초 동안 타는 경우).테스트는 설정된 시간을 관찰하고 자동으로 분사 시간이 순간에 도달 할 때 노즐을 이동.

연소 타이머를 유지: 위의 연소 타이머가 도달하면 이 타이머가 자동으로 계산됩니다.만약 태워진 샘플의 불꽃이 꺼지면, 두 번째 연소가 수행되고 첫 번째 연소 과정은 반복됩니다.

연소 지연 타이머: 전 단계에서 지정된 시간 내에 꺼지지 않으면 다른 연소 지연 타이머를 시작하십시오.첫 번째 연소 테스트를 반복합니다.정해진 시간 내에 꺼지지 않으면 테스트가 실패했다고 판단됩니다.

가스 흐름 범위: 10~1000mL/min

발화 방법: 고전압 전자 발화.

이 장치는 환기가 되지 않는 환경에서 테스트를 합니다.

UL94HB, UL94-V0, UL94-V1, UL94-V2를 이해하는 방법

플라스틱의 불 retardant 등급은 HB, V-2, V-1에서 V-0로 점차 증가합니다.

UL94V0, V1, V2는 불 retardant 등급이 다르며 그 수준도 다릅니다. 불 저항에 대한 테스트 방법도 다릅니다.그리고 테스트와 판단의 기준도 다릅니다.

V0에 대한 시험 방법은 시험 대상을 45도 기울이고 알코올 램프로 켜고, 발화원을 제거하고 10초 이내에 끄는 것입니다.

V1과 V2의 테스트 방법은 V0과 동일하지만, 차이점은 오픈 소스로 이동한 후 종료 시간은 V0보다 길다는 것입니다.

즉, V0은 가장 좋은 불 retardant, V1은 두 번째, V3은 세 번째, 그리고 V4는 불 retardants와 같은 불 retardant을 가지고 있습니다.

HB: UL94 표준에서 가장 낮은 불 retardant 등급입니다. 3 ~ 13mm 두께의 샘플에 대해 분당 40mm 이하의 연소 속도를 요구합니다.두께가 3mm 미만의 샘플은 분당 70mm 미만의 연소 속도를 가지고 있습니다.또는 100mm 마크 전에 꺼.

V-2: 샘플에 두 번의 10초 연소 테스트를 수행 한 후 30초 이내에 불이 꺼집니다. 30cm 이하의 면을 태울 수 있습니다.

V-1: 샘플에 두 번의 10초 연소 테스트를 수행 한 후, 화염은 30초 이내에 꺼집니다. 30cm 이하의 면을 태울 수 없습니다.

V-0: 샘플에 대한 두 번의 10초 연소 테스트 후, 불꽃은 10초 이내에 꺼집니다. 연소 물질이 떨어지지 않아야합니다.

표준을 준수합니다: GB/T2408-2008, GB13488, ISO1210, UL94 V-0 V-1 V-2, ASTM D635, D4804, 3801, IEC707, IEC 60695-11-10:1999 표준의 시험 요구 사항을 충족합니다.
