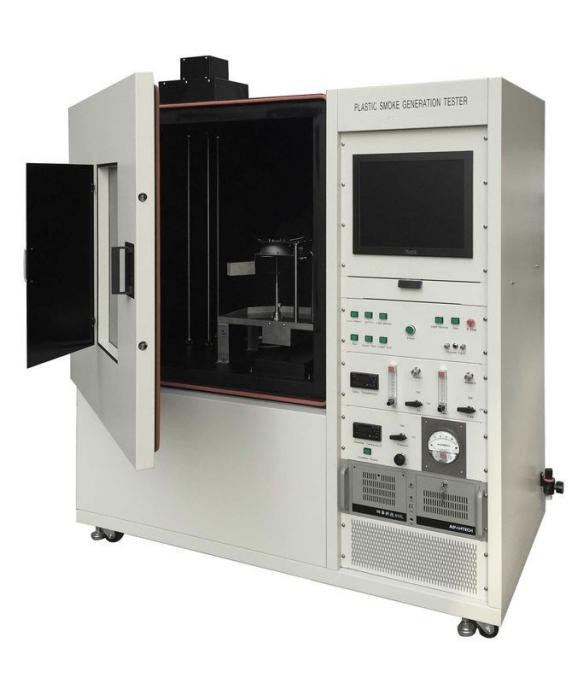

DX8368 플라스틱 연소 밀도 검사기

1표준을 준수: GB8323.2-2008 "플라스틱 연기의 발생 부분 2: 연기의 밀도를 결정하는 단일 챔버 방법" 및 ISO5659의 요구 사항을 충족합니다.2-2006 "플라스틱 연기의 발생 2부: 광 밀도를 결정하는 단일 챔버 방법" 테스트 표준.
2, 적용 범위: 플라스틱 연소 과정에서 생성되는 연기의 특정 광 밀도를 측정하고 최대 특정 광 밀도를 시험 결과로 취하기 적합합니다.그것은 특정 조건 하에 플라스틱의 흡연 성능을 평가하는 데 사용됩니다..
플라스틱 연소 밀도 검사기는 GB/8323 표준에 명시된 기술적 조건에 따라 개발된 새로운 유형의 검사 장비입니다.2-2008 및 ISO5659-2 "플라스틱 연소 생성 - 2부: 연기의 밀도를 측정하는 단일 챔버 방법".
3주요 매개 변수: 전체 기기는 폐쇄된 시험 방, 광도 측정 시스템, 방사선 콘, 연소 시스템, 발화장치, 시험 상자, 브래킷,온도 측정기이 회로는 마이크로 컨트롤러를 사용하여 고 기술 콘텐츠와 안정적인 성능을 사용하여 개발되었습니다.이 도구는 모든 플라스틱에 적합하며 다른 재료 (고무와 같은) 의 평가에도 사용될 수 있습니다., 섬유 덮개, 칠면, 나무 및 기타 재료) 는 생산 공장 및 플라스틱 및 고체 재료 산업의 연구 및 테스트 부대에 널리 사용됩니다.
1시험 상자: 정문에는 창과 창의 움직임을 차단할 수 있는 불투명한 자외선 차단기가 장착되어 있습니다.
사각형 상자의 바닥은 과압을 방지하기 위해 폭발 방지 알루미늄 포일로 장착되어 있습니다. 그것은 0.04mm 두께, 길이 405mm, 너비 200mm로 구성 된 안전 폭발 디스크입니다.총면적 81000mm2상자에는 내부 압력 조절 장치가 장착되어 있습니다 (그림 2).
빛 창: 위쪽과 아래쪽에는 두 개의 Ø 75mm 빛 창이 있습니다. and a 9W circular electric heater is installed below the light window to ensure the temperature of the upper surface of the light window (50℃~55℃ is suitable) to minimize the smoke concentration on the surface상단 조명 창은 시험 상자 상단에 위치하고, 8mm 두께의 광학 플랫폼은 시험 상자 외부의 조명 창 주위에 설치됩니다.광적 플랫폼은 고정된 플랫폼과 시험 상자를 연결 할 수있는 Ø 15mm 금속 막대기로 고정됩니다..
내부 차원: 높이 914mm x 너비 914mm x 깊이 610mm
외부 차원: 높이 16800mm, 너비 14500mm, 깊이 850mm (이 차원은 참조용)
재료: 세 층으로 구성됩니다: 1.5mm 두께의 철판의 외부 층, 흰색 페인트에서 고온 전기 정적 구리, 60mm 두께의 아스베스토스 층의 중간 층, 1mm의 내부 층.2mm 두께 USU304 스테인리스 스틸, 고온 전기 정적 구운 검은 색 페인트, 청소하기 쉽습니다.
공기 입구와 배기가스 출구: 공기 입구는 시험 상단에 설치되어 있으며, 지름은 Φ 65mm이며, 닫힌 상태와 닫힌 상태 모두에서 플랜지 소레노이드 밸브로 제어됩니다.배기가스 포트는 왼쪽 아래쪽에 설치됩니다, 직경 Φ 80mm, 닫힌 상태와 닫힌 상태에서 플랜지 소레노이드 밸브로 제어되며 배기가스 팬이 장착되어 있습니다.
2광전자 측정 시스템: 전원 공급 장치, 광 증폭 튜브, 증폭 투명 필름, 셔터, 필터, 중립 투명 필름, 렌즈, 광 시스템 다크 박스,광원, 그리고 가벼운 창문 히터.
광원: 6.5V 반열등, 전력을 공급하는 트랜스포머 (출력 220V 출력 6.5V) 및 변동 저항으로 구성됩니다.
설치: 전구 는 시험 상자 하단에 있는 불투명한 어두운 상자에 설치되며, 빛 소스, 마주나고 있는 렌즈, 빛 창열기 및 광학 창문으로 구성됩니다.
광창의 작동 장치: AC220V로 전원을 공급하고, 9W 저항 전선으로 둘러싸여 있으며, 광창의 표면의 온도가 (50°C~55°C) 적절하다는 것을 보장합니다.

마주나고 있는 렌즈: 지름 51mm의 렌즈로, 반지 바깥에 다른 빛 빔이 없는 지름 51mm의 반지를 형성하도록 조정 및 캘리브레이션되었습니다.
광적 창: 막히지 않은 투명한 필름과 어두운 상자로 구성됩니다.
광 탐지 장치: 광 증폭 튜브, 증폭 필터, 셔터, 필터, 중성 필터, 마주나고 있는 렌즈, 광 유리창 등으로 구성됩니다.
광 증폭 튜브의 매개 변수: 전압: DC 1000V, 전원 공급: 입력 12V, 출력 0-1200V2mA
광전자 시스템 처리: 광 탐지기는 A/D 숫자 템플릿에 연결된 광 증폭 튜브이며 다단계 증폭 마이크로 컴퓨터에 의해 처리됩니다.시간에 따라 대응 광 밀도의 전송량을 지속적으로 측정 할 수 있습니다., 이것은 광선 감도 반응의 5 개량이며, 0.001uA 이하의 맨눈과 어두운 전류의 반응과 유사합니다.광 증폭 튜브의 최소 감수성은 0을 통해 100% 읽을 수 있습니다..5 중성 필터와 광 경로에 ND-2 증폭 필터.
증폭 필터: ND-2.0 0.95%의 송출성과 A 광원 색온도 K=2854
빛 게이트: 0% 투명성의 배프 및 수정에 사용됩니다.
필터: 필터를 보완하기 위해 0.1에서 1.0 및 2까지의 광 밀도를 가진 총 11 개의 조각이 있습니다.0.
중립 필터: ND-05, 투명성 31.7%, 광원 색 온도 K=2854.
마주나고 있는 렌즈: 지름 51mm의 직선 광선은 상단과 하단 어두운 상자 사이의 투명한 판의 작은 강한 지점으로 초점을 맞출 수 있습니다.
광학 시스템의 캘리브레이션: 광학 밀도 3.0와 파장 550-650nm의 중립 필터를 사용하여 검출합니다.
3방사선 콘: 표본 표면의 중심에서 10KW/m2 ~ 50KW/m2 방사능 강도를 제공할 수 있는 2600W의 명산 전력으로 구성된 난방 요소.샘플의 중심에서 25mm 떨어진 두 다른 위치에서 방사능을 테스트 할 때, 이 두 위치에서의 방사능은 표본의 중심에서의 방사능의 85%를 넘지 않아야 합니다.
방사선 콘 히터: 독립적인 전원 공급원으로 3000W의 단相 격리 변압기 전력을 공급합니다. 온도 조절은 빠른 사이클로 티리스터 제어,온도를 ± 2 °C에서 안정시킬 수 있는.
열 흐름 미터: 50kw/m2의 범위와 10mm의 수신 방사선 영역 지름의 평면. 표면은 매트 블랙으로 덮여 있으며 물 냉각에 의해 냉각됩니다.
4발화: 발화 노즐은 Φ로 구성되어 있습니다. 4.0mm 개도 구리 튜브로 만들어졌으며, 불꽃 길이가 30mm이며 수평적인 측정입니다.
가스 공급 시스템:
가스 소스: 95% 순수, 프로판과 공기 혼합 가스, 압력 170Kpa
프로판 도량계: 1~100cm3/min
공기 흐름 측정기: 5~500cm3/min
전체 성능:
투명 해상도: 0.0001%
측정 범위: 0-100% 측정 중에 자동으로 변속기를 변경합니다.
측정 정확도: ± 3%
작동 전압: AC200-240V 50Hz
환경 습도: 방 온도 -40 °C
작업 환경: 기기가 작동할 때 직접 햇빛을 피하고 강제 공기 흐름이 없어야 합니다.
측정 소프트웨어: Windows XP 운영 인터페이스와 LabVIEW 스타일을 기반으로합니다. 시간 곡선에 비해 전송량을 표시합니다. 중국어와 영어 인터페이스를 제공합니다.중국어와 영어 사용 설명서.
